Abstract· Dit artikel biedt een gedetailleerd technisch onderzoek van deAluminium behuizingsweerstand, waarin de constructie, de principes van het thermische beheer en de cruciale rol in de industriële energiecontrole worden onderzocht. De discussie gaat over draadgewonden en dikkefilmtechnologieën, vermogens, mechanismen voor warmteafvoer en toepassingsoverwegingen voor veeleisende omgevingen die betrouwbare weerstanden met hoog vermogen vereisen.
01. Constructie en kerntechnologieën
DeAluminium behuizingsweerstandis een vermogensweerstand ontworpen voor toepassingen die een robuuste constructie en efficiënte warmteafvoer vereisen. Het apparaat bestaat uit een weerstandselement, meestal een draadgewonden spoel of een weerstandsspoor met dikke film, ingekapseld in een keramische kern en gehuisvest in een geëxtrudeerd aluminium profiel.
De aluminium behuizing vervult meerdere kritische functies. Het biedt mechanische bescherming voor het interne weerstandselement, fungeert als koellichaam om thermische energie af te voeren en biedt een montageoppervlak voor bevestiging aan chassis of koellichamen. De interne constructie verschilt per type: draadgewonden versies gebruiken weerstandsdraad (zoals Nichrome) gewikkeld op een keramische vormer, terwijl versies met dikke film een resistieve pasta gebruiken die op een keramisch substraat is gezeefdrukt. Beide ontwerpen worden vervolgens ingegoten of afgedicht in de aluminium behuizing met behulp van een hogetemperatuurverbinding die elektrische isolatie en thermische geleidbaarheid garandeert.
Geëxtrudeerd aluminium
Draadgewonden of dikke film
Keramische kern en potgrond
02. Thermisch beheer en warmteafvoer
De aluminium behuizing fungeert als een geïntegreerd koellichaam en draagt warmte over aan de omringende lucht of het montageoppervlak
De hoge thermische geleidbaarheid van aluminium (205 W/m·K) zorgt voor een efficiënte warmteoverdracht van het element naar de behuizing
Geribbelde of vinnenprofielen vergroten het oppervlak voor verbeterde convectiekoeling
Het vlakke montageoppervlak maakt directe bevestiging aan het chassis mogelijk voor extra warmteafvoer
Effectief thermisch beheer is het bepalende kenmerk van de aluminium behuizingsweerstand. Het vermogen dat in het weerstandselement wordt gedissipeerd, genereert warmte die moet worden afgevoerd om oververhitting te voorkomen en langdurige betrouwbaarheid te garanderen. De aluminium behuizing biedt een thermisch pad met lage weerstand van het element naar de buitenkant, waar warmte door convectie en straling aan de lucht wordt overgedragen. Wanneer de behuizing op een metalen chassis of koellichaam is gemonteerd, kan de behuizing de warmte nog efficiënter afvoeren, waardoor de weerstand op hogere vermogensniveaus kan werken dan de vrije luchtwaarde.
Thermische opmerking:Het vermogen van een weerstand in aluminium behuizing wordt doorgaans gespecificeerd voor een gedefinieerde montageomstandigheid (bijvoorbeeld gemonteerd op een standaard koellichaam). Werken zonder voldoende warmteafvoer zal de toegestane vermogensdissipatie verminderen en kan voortijdige uitval veroorzaken.
03. Vermogenswaarden en prestatiekenmerken
DeAluminium behuizingsweerstandis verkrijgbaar in een breed scala aan vermogens, van ongeveer 5 W tot meer dan 500 W. Het vermogen wordt bepaald door het vermogen van de weerstand om warmte af te voeren zonder de maximale bedrijfstemperatuur te overschrijden, doorgaans 200 °C tot 275 °C voor het element.
| Parameter | Typisch bereik |
|---|---|
| Vermogen | 5 W tot 500 W |
| Weerstandsbereik | 0,1 Ω tot 100 kΩ |
| Weerstandstolerantie | ±1% tot ±10% |
| Temperatuurcoëfficiënt | ±50 tot ±300 ppm/°C |
| Maximale elementtemperatuur | 200°C tot 275°C |
| Diëlektrische weerstandsspanning | 1000 V tot 2500 V AC |
| Isolatieweerstand | >100 MΩ bij 500 V DC |
Gebaseerd op typische specificaties voor vermogensweerstanden in aluminium behuizing.
De temperatuurcoëfficiënt van weerstand (TCR) geeft aan hoeveel de weerstand verandert met de temperatuur. Voor precisietoepassingen hebben lagere TCR-waarden de voorkeur. De diëlektrische spannings- en isolatieweerstandsspecificaties bevestigen dat het interne element voldoende geïsoleerd is van de aluminium behuizing, wat belangrijk is voor de veiligheid en circuitintegriteit.
04. Elektrische isolatie en diëlektrische sterkte
Hoewel de aluminium behuizing van metaal is, is het interne weerstandselement daarvan elektrisch geïsoleerd. Deze isolatie wordt bereikt door de keramische kern (meestal aluminiumoxide) en het potmateriaal dat de ruimte tussen het element en de behuizing vult.
- Keramische kern:Biedt de primaire elektrische isolatie en mechanische ondersteuning voor het weerstandselement.
- Potgrond:Een thermisch geleidend, elektrisch isolerend materiaal (zoals siliconen of epoxy) vult holtes en zorgt ervoor dat de warmte efficiënt van het element naar de behuizing wordt overgedragen.
- Diëlektrische weerstandsspanning:Het isolatiesysteem is getest om hoge spanningen (doorgaans 1000 V tot 2500 V AC) zonder defecten te kunnen weerstaan.
- Kruip en speling:De fysieke afstand tussen het element en de behuizing is ontworpen om elektrische storingen onder nominale omstandigheden te voorkomen.
Dankzij de isolatie tussen het element en de behuizing kan de weerstand rechtstreeks op een geaard metalen chassis worden gemonteerd, zonder risico op kortsluiting. Dit is essentieel voor een veilige werking in industriële apparatuur waarbij het chassis als gemeenschappelijke aardreferentie dient.
05. Toepassingsdomeinen en industriële gebruiksscenario's
DeAluminium behuizingsweerstandwordt gebruikt in een breed scala aan industriële toepassingen waar betrouwbare hoogvermogensdissipatie vereist is. De robuuste constructie en thermische prestaties maken hem geschikt voor veeleisende omgevingen.
- Motorbesturing en remmen:Gebruikt als remweerstanden in frequentieregelaars (VFD's) en servosystemen om regeneratieve energie af te voeren tijdens het vertragen.
- Voedingen:Gebruikt als belastingsweerstanden, ontluchtingsweerstanden en inschakelstroombegrenzers in industriële voedingseenheden.
- Hernieuwbare energie:Gebruikt in zonne-energie-omvormers en windturbinesystemen voor dynamisch remmen en belastingtesten.

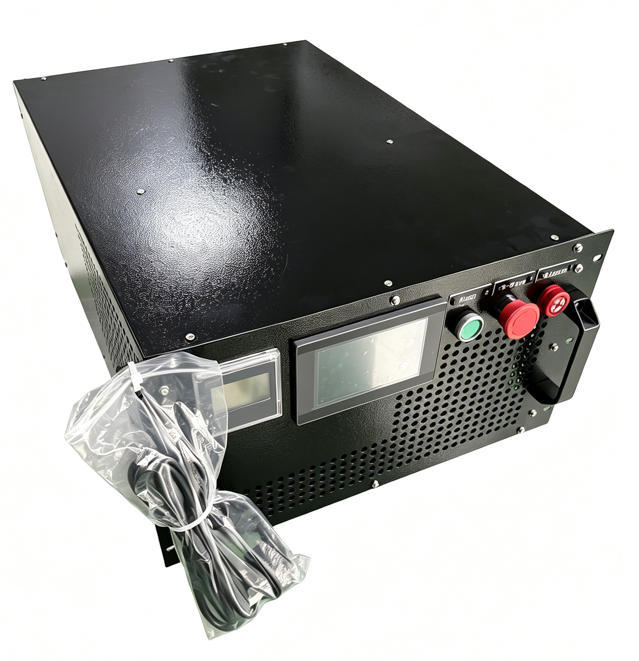

- Testen en meten:Belastingbanken en testapparatuur gebruiken deze weerstanden om elektrische belastingen te simuleren voor generator- en UPS-tests.
- Verwarmingstoepassingen:Gebruikt in industriële verwarmingssystemen, verpakkingsmachines en procesapparatuur waar gecontroleerde warmteopwekking vereist is.
- Automobiel en EV:Gebruikt in voorlaadcircuits voor elektrische voertuigen, batterijbeheersystemen en regeneratieve remsystemen.
06. Installatie- en milieuoverwegingen
Een juiste installatie is essentieel voor het bereiken van de nominale prestaties en levensduur van een aluminium behuizingsweerstand. Tijdens het ontwerp en de montage van het systeem moet rekening worden gehouden met verschillende factoren.
- Montage:De weerstand moet stevig op een vlak, schoon oppervlak worden gemonteerd. Thermisch interfacemateriaal (TIM) kan worden gebruikt om de warmteoverdracht tussen de weerstand en het montageoppervlak te verbeteren.
- Ventilatie:Zorg voor voldoende luchtstroom rond de weerstand om convectieve koeling mogelijk te maken. Vermijd het omsluiten van de weerstand in een besloten ruimte zonder ventilatie.
- Bedrading:Gebruik draad van het juiste formaat en veilige verbindingen om oververhitting bij de aansluitingen te voorkomen. Neem de specificaties van het aansluitmoment in acht.
- Milieubescherming:De aluminium behuizing biedt enige bescherming tegen stof en vocht, maar voor zware omstandigheden kunnen extra behuizingen nodig zijn.
- Temperatuurvermindering:Als de omgevingstemperatuur de nominale omgevingstemperatuur overschrijdt, moet de vermogensdissipatie worden verlaagd volgens de curve van de fabrikant.
Installatie Opmerking:Het vermogen van een weerstand in aluminium behuizing wordt vaak gespecificeerd voor montage op een standaard koellichaam. Als de weerstand zonder koellichaam wordt gebruikt, kan de toegestane vermogensdissipatie aanzienlijk worden verminderd. Raadpleeg altijd de deratingcurves van de fabrikant.
