Een dikkefilmweerstand is een soort vaste weerstand die wordt vervaardigd door een resistieve pasta (meestal een cermet-keramisch-metaalcomposiet) op een keramisch substraat te zeefdrukken en deze vervolgens bij hoge temperaturen te bakken. Dit proces creëert een duurzaam, stabiel weerstandselement dat nauwkeurig kan worden bijgesneden om nauwe toleranties te bereiken. In tegenstelling tot draadgewonden weerstanden biedt dikkefilmtechnologie een lage inductie, een hoge vermogensdichtheid en uitstekende hoogfrequente prestaties, waardoor het de voorkeur geniet voor schakelende voedingen, snubbercircuits, eindversterkers en toepassingen voor spanningsregeling.
BijRST Elektrischzijn wij gespecialiseerd in de productie van zeer betrouwbare dikkefilm-vermogensweerstanden in industriestandaard TO220- en TO247-pakketten. Onze PRT35-, PRT50- en PRT100-series leveren vermogens van 35W tot 100W (gemonteerd op koellichaam) met weerstandswaarden van 0,1Ω tot 1MΩ. Met meer dan 10 jaar expertise op het gebied van dikkefilmtechniek en ISO 9001-gecertificeerde faciliteiten, leveren wij componenten die precisie, thermische efficiëntie en stabiliteit op lange termijn combineren voor de meest veeleisende industriële, automobiel- en consumententoepassingen.
Het selecteren van de optimale dikkefilmweerstand vereist een zorgvuldige afweging van verschillende belangrijke parameters:
·Vermogens- en thermisch beheer: Bepaal het continue of intermitterende vermogen dat de weerstand moet dissiperen. Onze PRT35 (35W), PRT50 (50W) en PRT100 (100W) series zijn voorzien van een koellichaam; zonder koellichaam kunnen ze 2,5 W–3,5 W aan. Het juiste thermische interfacemateriaal (vet of kussen) en de afmetingen van het koellichaam zijn van cruciaal belang voor het bereiken van volledig vermogen.
·Weerstandswaarde en tolerantie: kies uit 0,1Ω tot 1MΩ met toleranties van ±1%, ±5% of ±10%. Nauwe toleranties zorgen voor precisie in feedbacknetwerken, spanningsdelers en stroomdetectiecircuits.
·Temperatuurcoëfficiënt (TCR): Voor stabiele prestaties bij verschillende temperaturen selecteert u een TCR van ±50 ppm/°C (voor waarden >10Ω) tot ±300 ppm/°C (voor laagohmige of hoge weerstandsbereiken). Onze TCR-opties zijn geoptimaliseerd voor elke weerstandsband.
·Pakketstijl:
TO220 (PRT35/PRT50) – Compacte montage met één schroef, ideaal voor printplaten en koellichamen met beperkte ruimte.
TO247 (PRT100) – Grotere voetafdruk met hogere belastbaarheid, geschikt voor industriële aandrijvingen en krachtige voedingen.
·Spanningswaarde: Controleer of de maximale werkspanning (tot 700V) en de diëlektrische weerstand (1800VAC) voldoen aan de vereisten van uw circuit.
·Bedrijfsomgeving: Houd rekening met het temperatuurbereik (-65°C tot +175°C), vochtbestendigheid en isolatievereisten (>10GΩ). Onze weerstanden zijn ontworpen voor zware industriële en automobielomgevingen.
Door deze parameters te evalueren, kunt u ervoor zorgen dat uw dikkefilmweerstand betrouwbare, stabiele prestaties levert in de beoogde toepassing.

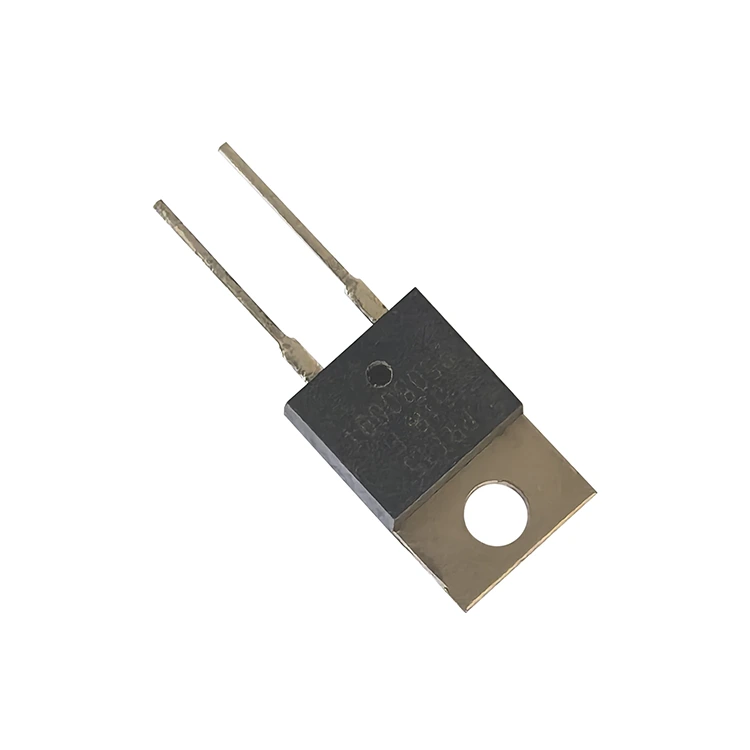

De PRT35-serie biedt een compacte, veelzijdige oplossing voor toepassingen die een vermogensdissipatie tot 35 W vereisen met de juiste montage van het koellichaam. Het is gehuisvest in een standaard TO220-pakket en beschikt over een gegoten plastic behuizing met hoge isolatieweerstand (>10GΩ) en een diëlektrische sterkte van 1800VAC. Weerstandswaarden variëren van 0,1Ω tot 1MΩ, met een TCR van slechts ±50 ppm/°C voor precisiebereiken. Ideaal voor schakelende voedingen, snubbercircuits en spanningsregeling.
Voortbouwend op dezelfde TO220-voetafdruk verhoogt de PRT50-serie het vermogen tot 50 W met montage van het koellichaam (3 W zonder koellichaam). Hij heeft hetzelfde brede weerstandsbereik, nauwe toleranties en een robuuste constructie als de PRT35, waardoor hij geschikt is voor toepassingen met een hoger vermogen, zoals motoraandrijvingen, eindversterkers en industriële besturingen.

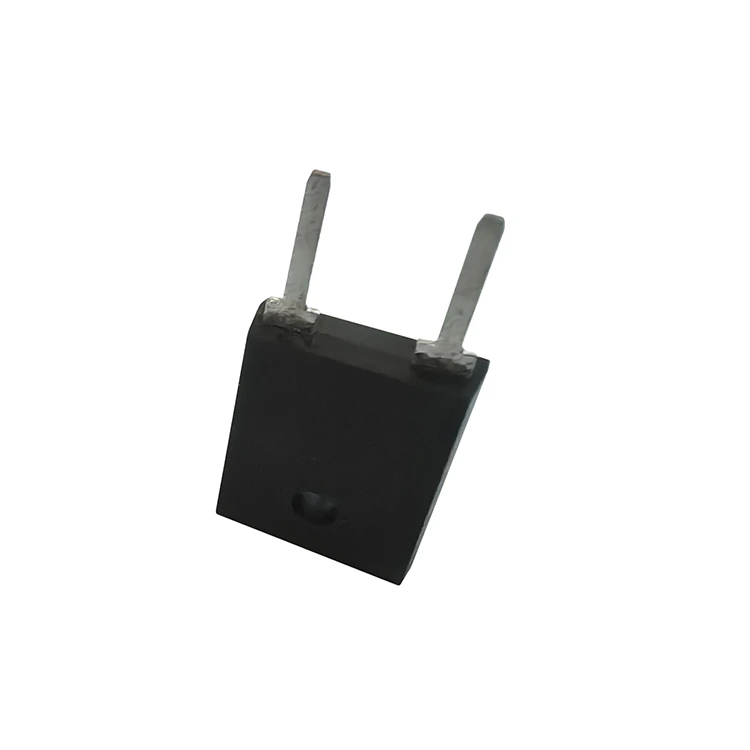

Voor toepassingen die een maximale vermogensdichtheid vereisen, maakt de PRT100-serie gebruik van het grotere TO247-pakket om 100 W te leveren met montage van het koellichaam (3,5 W zonder koellichaam). Met een maximale werkspanning van 700 V en een uitgebreid bedrijfstemperatuurbereik van -65°C tot +175°C, is hij ontworpen voor schakelvoorzieningen met hoog vermogen, pulslaadcircuits en omvormers voor hernieuwbare energie. Weerstandswaarden variëren van 0,2Ω tot 1MΩ met TCR-opties van ±50 tot ±300 ppm/°C.
·Niet-inductieve constructie: dikkefilmtechnologie biedt inherent een ultralage inductie, ideaal voor hoogfrequente schakeltoepassingen.
· Montage met enkele schroef: eenvoudige bevestiging aan koellichamen of chassis met M3-schroeven (max. koppel 0,9 Nm).
·Precisietoleranties: Verkrijgbaar in ±1%, ±5% en ±10% om te voldoen aan zowel hoge nauwkeurigheids- als algemene vereisten.
· Uitgebreide veiligheid: weerstaat een diëlektrische sterkte van 1800VAC met isolatieweerstand >10GΩ, waardoor een veilige werking in hoogspanningscircuits wordt gegarandeerd.
| Industrie | Specifieke toepassing | Aanbevolen serie |
| Schakelende voedingen | Uitgangsbelastingsweerstanden, snubbercircuits, voorlaadnetwerken | PRT35, PRT50 |
| Motoraandrijvingen en VFD's | Dynamisch remmen, snubbercircuits | PRT100, PRT50 |
| Eindversterkers | Emitterdegeneratie, Zobel-netwerken | PRT35, PRT50 |
| Spanningsregeling | Feedbacknetwerken, ontluchtingsweerstanden | PRT35, PRT100 |
| Pulscircuits | Pulsbelasting, inschakelstroombegrenzing | PRT100 |
| Industriële controles | Motoraandrijfdempers, remcircuits | PRT50, PRT100 |
| Auto-elektronica | DC-DC-converters, LED-verlichtingsdrivers | PRT35, PRT50 |
| Hernieuwbare energie | Snubbers voor omvormers voor zonne-energie, bediening van windturbines | PRT100 |
| Testen en meten | Elektronische belastingen, kalibratienormen | PRT35, PRT50, PRT100 |
Als gecertificeerde fabrikant gevestigd in China behouden we de volledige controle over de afzetting van dikke films, het lasersnijden, de assemblage en het testen. Onze fabrieksdirecte prijzen zorgen voor concurrerende kosten zonder dat dit ten koste gaat van de kwaliteit.
Onze faciliteit van meer dan 7.000 vierkante meter is uitgerust met geautomatiseerde zeefdruklijnen, hogetemperatuurstookovens en lasertrimsystemen. Elke dikkefilmweerstand ondergaat:
·100% weerstands- en tolerantieverificatie
· Diëlektrische weerstand en isolatieweerstandstesten
·TCR-bemonstering conform IEC 60115
· Monstertesten voor temperatuurwisselingen, levensduur van de belasting en vochtigheid
Wij zijn gespecialiseerd in aangepaste configuraties die exact overeenkomen met uw specificaties:
· Vermogensklassen: 35W, 50W, 100W (op maat leverbaar)
· Weerstandswaarden: 0,1Ω tot 1MΩ (speciale waarden beschikbaar)
·Toleranties: ±1%, ±5%, ±10% (aangepast tot ±0,5%)
·TCR: ±50 tot ±300 ppm/°C (op maat leverbaar)
·Verpakking: Bulkbuizen, tape en haspel, op maat
· Loodvormen: recht, gesneden en gevormd, op maat
·Speciale screening: veroudering bij hoge temperaturen, thermische cycli, inbranden
Met export naar meer dan 40 landen, waaronder de Verenigde Staten, Duitsland, Japan en Zuid-Korea, hebben we een reputatie van betrouwbaarheid opgebouwd. Ons meertalige technische ondersteuningsteam biedt pre-salesadvies, applicatie-engineering en after-sales service.
Vraag: Wat is het verschil tussen dikkefilm- en dunnefilmweerstanden?
A: Dikkefilmweerstanden maken gebruik van gezeefdrukte cermetpasta, die lagere kosten en een breder weerstandsbereik (0,1Ω–1MΩ) biedt met gematigde precisie. Dunnefilmweerstanden maken gebruik van gesputterde metaallagen, wat nauwere toleranties (±0,1%) en een lagere TCR (±25 ppm/°C) oplevert tegen hogere kosten. Dikke film heeft de voorkeur voor krachttoepassingen; dunne film voor precisie-instrumentatie.
Vraag: Hoe monteer ik een TO220/TO247-weerstand voor maximale vermogensdissipatie?
A: Gebruik een geschikt koellichaam met thermisch vet (of thermisch kussen) tussen het weerstandslipje en het koellichaam. Draai de montageschroef vast tot maximaal 0,9 Nm. Zorg ervoor dat het oppervlak van het koellichaam vlak en schoon is. Zonder koellichaam moet het vermogen worden verlaagd tot 2,5 W–3,5 W.
Vraag: Kan ik een dikkefilmweerstand gebruiken voor hoogfrequente schakelcircuits?
EEN: Ja. Dikkefilmweerstanden hebben een inherent lage inductie, waardoor ze geschikt zijn voor snubbercircuits, poortaandrijfweerstanden en hoogfrequente stroomomvormers. Voor uiterst kritische toepassingen biedt onze PRT-serie niet-inductieve prestaties.
Vraag: Wat is de typische levensduur van een dikkefilmweerstand?
A: Met de juiste derating en voldoende koeling kunnen dikkefilmweerstanden tientallen jaren werken. Onze duurtests simuleren 1000 uur bij nominaal vermogen met minimale weerstandsdrift.
Vraag: Hoe selecteer ik de juiste TCR voor mijn toepassing?
A: Voor precisiecircuits (bijvoorbeeld spanningsreferenties, feedbacknetwerken) kiest u een lage TCR (≤±50 ppm/°C). Voor algemene toepassingen is TCR tot ±300 ppm/°C acceptabel. Ons gegevensblad geeft TCR-bereiken op basis van weerstandswaarde.
Voor meer informatie over ons specifieke aanbod van dikkefilmweerstanden kunt u de volgende productcategorieën verkennen:
·PRT35-serie (TO220, 35W) – Compacte, veelzijdige dikkefilmweerstand voor voedingen en versterkers.
·PRT50-serie (TO220, 50W) – Hoger vermogen in hetzelfde TO220-oppervlak voor industriële toepassingen.
·PRT100-serie (TO247, 100W) – Dikkefilmweerstand met hoog vermogen voor omvormers, motoraandrijvingen en systemen voor hernieuwbare energie.
Of u nu een standaard dikkefilmweerstand nodig heeft voor een nieuw voedingsontwerp of een op maat gemaakte oplossing voor een gespecialiseerde industriële toepassing, ons team staat klaar om u te helpen. Neem vandaag nog contact met ons op voor een gedetailleerd voorstel, technisch advies of een rondleiding door de fabriek.
