TO220 vermogensweerstand met dikke film

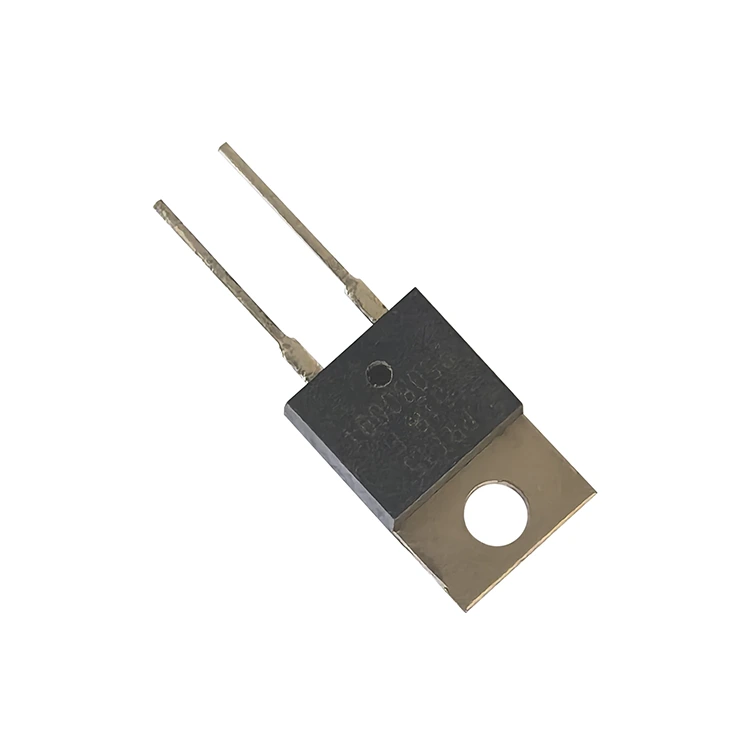

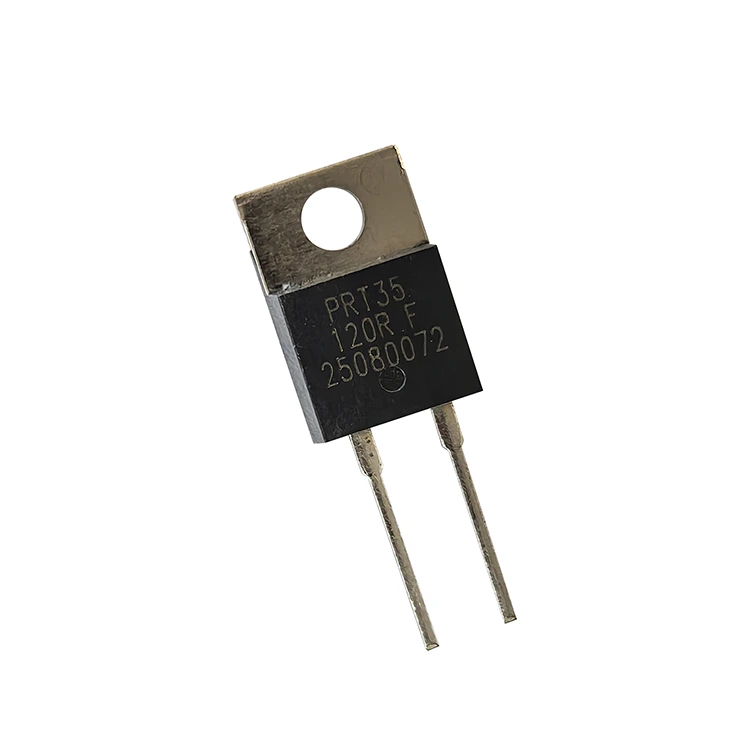

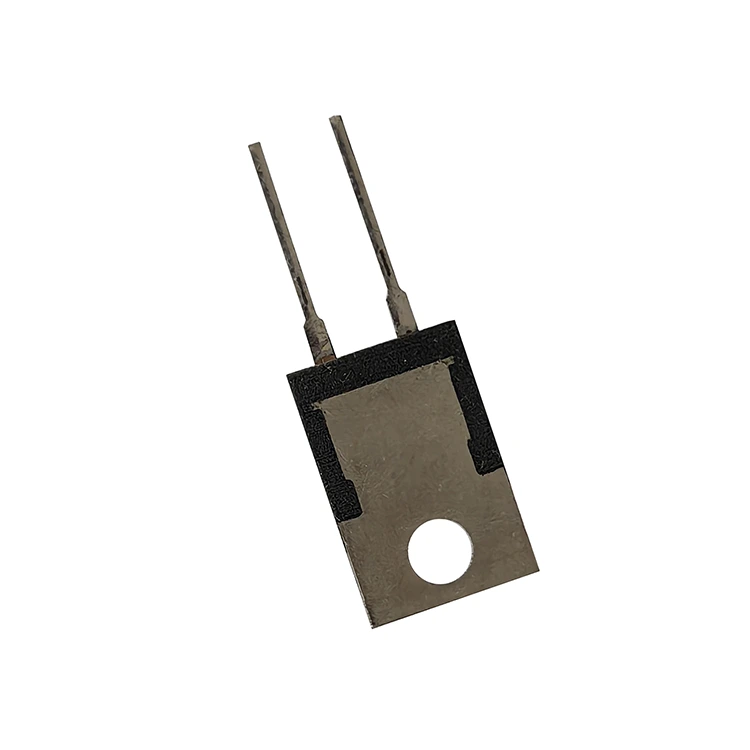

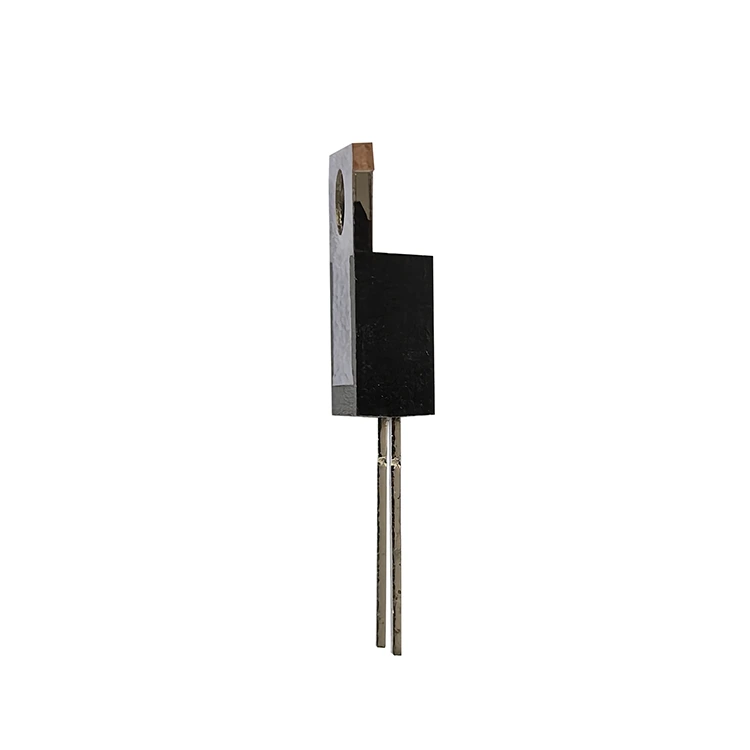

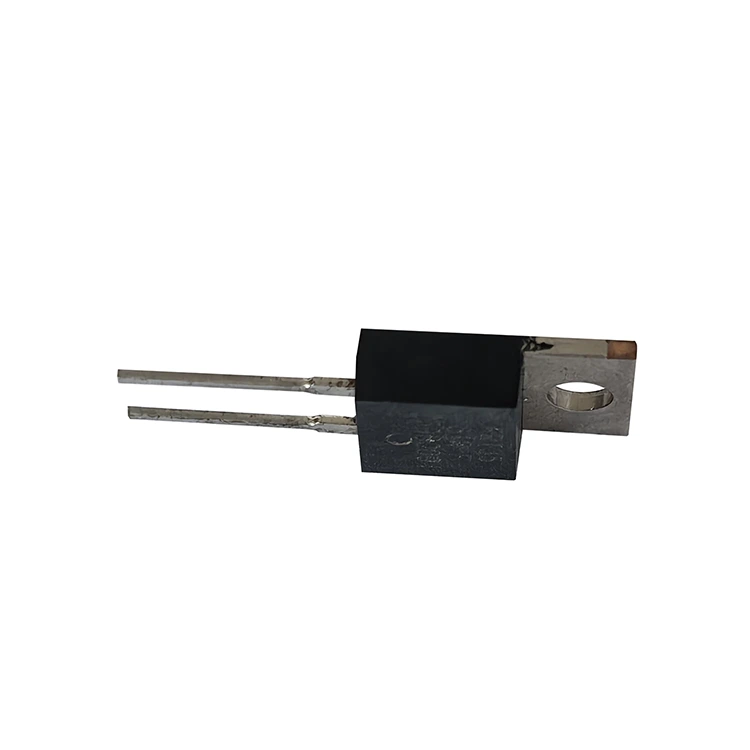

De TO220 dikke-film vermogensweerstand van RST Electric overbrugt de kloof tussen traditionele doorlopende vermogensweerstanden en geavanceerde opbouwapparaten, en biedt de thermische prestaties van een op een koellichaam monteerbaar onderdeel in een vertrouwde TO220-voetafdruk. Deze op een koellichaam gemonteerde weerstand is ontworpen voor toepassingen waarbij de ruimte op het bord beperkt is, maar de vereisten voor vermogensdissipatie groter zijn dan wat SMD-componenten aankunnen. Het TO220-pakket maakt installatie met één schroef rechtstreeks op een chassis of koellichaam mogelijk, waarbij gebruik wordt gemaakt van thermische interfacematerialen om de warmte efficiënt van het weerstandselement af te voeren.

Interne structuur

De interne constructie van deze Power Thick Film Resistor bestaat uit een zeer stabiele weerstandslaag die is afgezet op een aluminiumoxidesubstraat, dat vervolgens met draad is verbonden met het leadframe en is ingekapseld in een gegoten plastic verpakking. Deze constructie biedt uitstekende isolatie-eigenschappen, is bestand tegen spanningen tot 1800VAC en behoudt een isolatieweerstand van meer dan 10GΩ. Het niet-inductieve karakter van dikkefilmtechnologie zorgt voor minimale parasitaire inductie, waardoor de PRT-serie geschikt is voor hoogfrequente schakelcircuits waarbij draadgewonden weerstanden een onaanvaardbare faseverschuiving zouden introduceren.

Vermogen

De PRT-serie is verkrijgbaar in twee vermogensklassen:

● PRT35 – 35W bij 25°C behuizingstemperatuur (2,5W zonder koellichaam)

● PRT50 – 50W bij 25°C behuizingstemperatuur (3W zonder koellichaam)

Weerstandswaarden variëren van 0,1Ω tot 1MΩ, met TCR-opties variërend van ±50 ppm/°C (voor precisiewaarden boven 10Ω) tot ±300 ppm/°C (voor laagohmige of hoge weerstandsbereiken). Standaardtoleranties omvatten ±0,5%, ±1%, ±5% en ±10%, geschikt voor zowel hoognauwkeurige instrumentatie als algemene stroomtoepassingen. Als vertrouwde To220-fabrikant van dikke-film-vermogensweerstanden in China combineert RST Electric meer dan 10 jaar expertise op het gebied van dikke-film-engineering met precisieproductie om componenten te leveren die betrouwbare, stabiele prestaties leveren in veeleisende elektronische vermogenscircuits.

Technische specificatie

TCR per weerstandsbereik

Elektrische prestaties

● Materialen van de geleidingsdraden: vertind koper

● Maximaal koppel: 0,9 Nm

● De vermogenslimiet is afhankelijk van de oppervlaktetemperatuur van de verpakking.

● Temperatuurmeting vereist om het midden van de koelplaat te meten.

● Warmteafvoerende crème moet correct worden aangebracht

Wat zijn de belangrijkste voordelen van de To220 dikke film-vermogensweerstand?

1.TO220 Standaardpakket – Industriestandaard voetafdruk met montage met enkele schroef vereenvoudigt mechanische integratie en thermisch beheer.

2. Hoge vermogensdichtheid – 35 W (PRT35) of 50 W (PRT50) bij een behuizingstemperatuur van 25 °C, waardoor compacte eindtrapontwerpen mogelijk zijn.

3. Breed weerstandsbereik - Van 0,1 Ω tot 1 MΩ in een enkele serie, voor toepassingen van stroomdetectie tot spanningsverdeling met hoge impedantie.

4. Uitstekende isolatie – bestand tegen een diëlektrische sterkte van 1800VAC met isolatieweerstand >10GΩ, waardoor de veiligheid in hoogspanningscircuits wordt gegarandeerd.

5. Niet-inductieve constructie – Dikke-filmtechnologie minimaliseert parasitaire inductie, ideaal voor hoogfrequente schakeltoepassingen.

6. Precisietoleranties – Verkrijgbaar in ±0,5%, ±1%, ±5% en ±10% om te voldoen aan zowel hoge nauwkeurigheids- als algemene vereisten.

7. Lage TCR-opties – Zo laag als ±50 ppm/°C voor precisiewaarden >10Ω, waardoor stabiele prestaties bij temperatuurschommelingen worden gegarandeerd.

8. Eenvoudige montage – montage met enkele M3-schroef met een maximaal koppel van 0,9 Nm; De kabels zijn vertind voor betrouwbare soldeerverbindingen.

9.Veelzijdige toepassingen - Geschikt voor schakelende voedingen, snubbercircuits, eindversterkers, spanningsregeling en pulsbelasting.

10. Robuuste constructie – Gegoten plastic behuizing beschermt het weerstandselement tegen mechanische belasting en omgevingsverontreinigingen.

Producttoepassingen

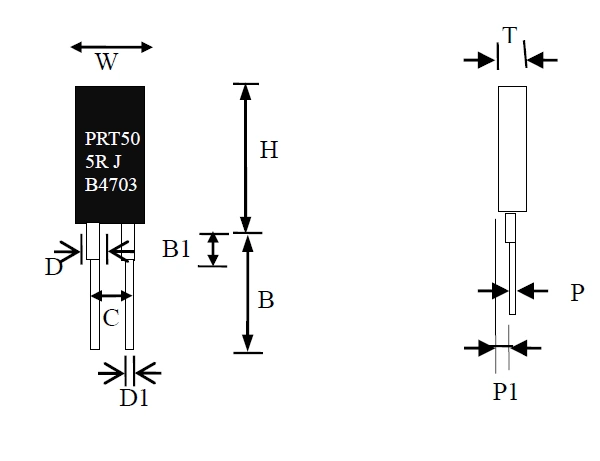

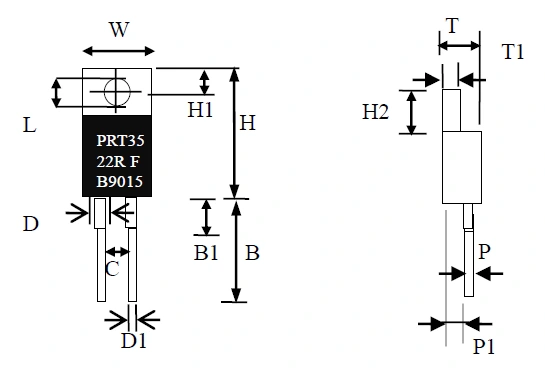

Tekening en afmetingen

Verpakkings- en transportinstructies

Ons bedrijf controleert elke transportstap strikt om ervoor te zorgen dat de To220 Dikke Film Vermogensweerstand veilig arriveert.

Bij bulktransport worden voor de verpakking antistatische buizen of pallets gebruikt. Elke weerstand is afzonderlijk verzegeld in een antistatische zak, vergezeld van schuimdemping, die het buigen van de pin en schade aan componenten effectief voorkomt; aan het uiteinde van de pin is extra schuim bevestigd om stoten tijdens transport te voorkomen. Er worden ook op maat gemaakte verpakkingsdiensten aangeboden, waardoor aanpassingen van de verpakkingsspecificaties mogelijk zijn op basis van de inkoopvereisten.

Voordat elke weerstand de fabriek verlaat, wordt deze 100% elektrisch getest. Alleen degenen die de test doorstaan, worden verpakt. De verzending omvat een paklijst, inspectierapport en andere complete materialen. De verzendmethode is flexibel. Kleine batchbestellingen worden vervoerd door internationale koeriersdiensten zoals DHL of FedEx, middelgrote batchbestellingen via luchtvracht en grote batchbestellingen via zeevracht, waarbij efficiëntie en kosten in evenwicht worden gebracht. Opslag moet plaatsvinden in een goed geventileerde en droge omgeving, uit de buurt van bijtende stoffen, om te voorkomen dat de productprestaties worden beïnvloed.

Voordeel van directe levering in de fabriek

Als fabrikant die gespecialiseerd is in het onderzoek en de productie van To220 dikke-film-vermogensweerstanden, hebben we meer dan 10 jaar industriële ervaring, waarbij we volledige zelfbeheersing van het proces hebben bereikt, van legeringsselectie, dikke-filmafzetting tot productinspectie, zonder enige tussenstappen. Het directe fabrieksleveringsmodel elimineert de premie die door tussenpersonen in rekening wordt gebracht, waardoor kopers producten van hoge kwaliteit tegen gunstiger prijzen kunnen verkrijgen. Tegelijkertijd kunnen we op maat gemaakte productie leveren volgens de vereisten, die precies overeenkomen met de daadwerkelijke gebruiksscenario's voor weerstandswaarde, vermogen en pinspecificaties.

We beschikken over een compleet productiesysteem en zijn ISO 9001-kwaliteitsgecertificeerd. Elk product ondergaat strenge tests en voldoet aan de gebruiksnormen in de automobiel- en industriële sector. We hebben ook een professioneel technisch team dat technische ondersteuning en oplossingsoptimalisatie kan bieden, waardoor kopers de productintegratie efficiënt kunnen voltooien.

Veelgestelde vragen

1. Vraag: Hoe effectief is de verpakkingsbescherming?

Antwoord: We gebruiken antistatische verpakkingen en schuimdemping. Voor bulktransport gebruiken wij speciale dozen. Er zijn extra bevestigingen aan de pinnen, die stoten en beschadigingen tijdens transport effectief kunnen voorkomen. Tegelijkertijd wordt er bij de goederen een inspectierapport meegeleverd om de integriteit van de producten te garanderen.

2. Vraag: Op welke scenario's kan de To220 dikke-film-vermogensweerstand worden toegepast?

Antwoord: Het is vooral geschikt voor scenario's zoals stroomvoorziening, industriële besturing en auto-elektronica. Het ondersteunt volledige dimensionale aanpassingen, inclusief vermogen, weerstandswaarde, pinspecificaties, terminaltype, enz. Het kan worden aangepast aan de werkelijke behoeften om aan verschillende gebruiksscenario's te voldoen.

3. Vraag: Is de productkwaliteit gegarandeerd?

Antwoord: Het product is streng getest en voldoet aan de betrouwbaarheidsnormen op automobielniveau. Er zit 12 maanden garantie op. Het biedt ook foutdiagnose op afstand en diensten voor het aanvullen van reserveonderdelen. Bij het product worden een compleet testrapport en kwalificatiedocumenten meegeleverd, zodat u tijdens het hele proces zorgeloos kunt kopen.

4. Vraag: Hoe lang is de leveringscyclus?

Antwoord: Wij bieden directe levering in de fabriek, waardoor flexibele aanpassing van de productiecyclus mogelijk is. Voor standaardmodellen bedraagt ​​de levertijd 10-15 werkdagen. Voor op maat gemaakte modellen is dit 15-25 werkdagen. De levertijd kan worden aangepast aan de inkoopvereisten en er wordt ook technische ondersteuning geboden.
