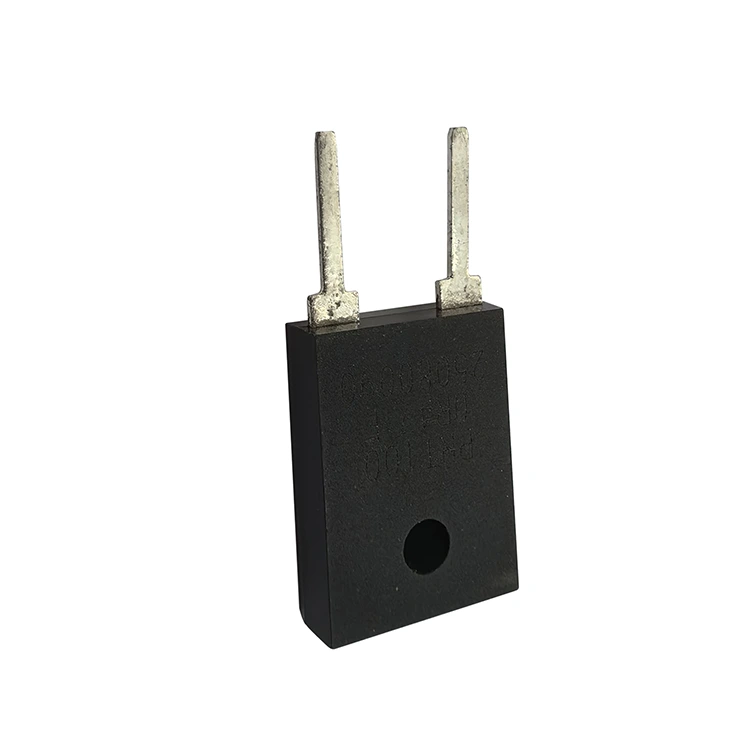

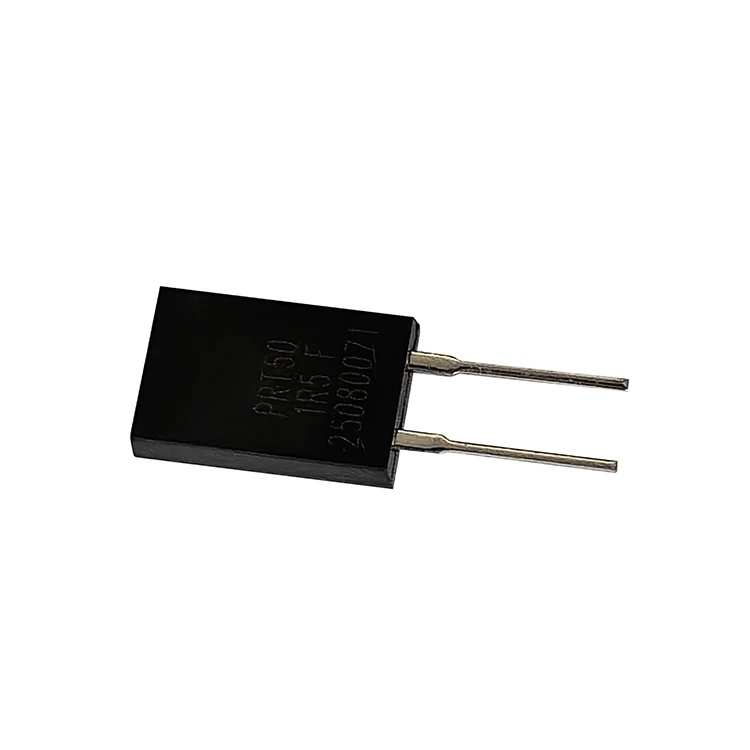

TO247 Vermogensweerstand met dikke film

De TO247 dikke-film vermogensweerstand van RST Electric vertegenwoordigt de volgende stap in de verpakking van vermogensweerstanden en biedt een aanzienlijk hogere belastbaarheid dan traditionele TO220-apparaten, terwijl de vertrouwde, eenvoudig te monteren vormfactor behouden blijft. Ontworpen voor toepassingen waarbij 35 W of 50 W onvoldoende is, maar grotere op het chassis gemonteerde weerstanden onpraktisch zijn, levert deze op het koellichaam gemonteerde weerstand 100 W bij een behuizingstemperatuur van 25 ° C (3,5 W zonder koellichaam) in een compact TO247-pakket. De montage-interface met één schroef vereenvoudigt de mechanische integratie, waardoor ingenieurs het apparaat rechtstreeks op een koellichaam of chassis kunnen bevestigen met behulp van thermische interfacematerialen voor optimale warmteoverdracht.

Geoptimaliseerde architectuur

De interne constructie van deze krachtige dikkefilmweerstand is geoptimaliseerd voor zowel elektrische prestaties als thermische efficiëntie. Een resistieve laag met hoge stabiliteit wordt afgezet op een aluminiumoxidesubstraat, dat vervolgens met draad wordt verbonden met het leadframe en wordt ingekapseld in een robuust gegoten plastic pakket. Deze constructie biedt uitzonderlijke isolatie-eigenschappen, is bestand tegen 1800VAC en behoudt een isolatieweerstand van meer dan 10GΩ. Het niet-inductieve karakter van dikkefilmtechnologie zorgt voor minimale parasitaire inductie, waardoor de PRT100 geschikt is voor hoogfrequente schakelcircuits en snelle transiënte toepassingen.

Strenge scène-aanpassing

De PRT100-serie bestrijkt een breed weerstandsbereik van 0,2Ω tot 1MΩ, met TCR-opties van ±50 ppm/°C (voor precisiewaarden >10Ω) tot ±300 ppm/°C (voor laagohmige of hoge weerstandsbereiken). Standaardtoleranties omvatten ±1%, ±5% en ±10%, geschikt voor zowel hoognauwkeurige instrumentatie als algemene stroomtoepassingen. Met een uitgebreid bedrijfstemperatuurbereik van -65°C tot +175°C is deze TO247-weerstand zeer geschikt voor zware omgevingen waar betrouwbaarheid van het grootste belang is. Als vertrouwde To247-fabrikant van dikke-film-vermogensweerstanden in China combineert RST Electric meer dan 10 jaar expertise op het gebied van dikke-film-engineering met precisieproductie om componenten te leveren die betrouwbare, stabiele prestaties bieden in de meest veeleisende elektronische vermogenscircuits.

Technische specificatie

Standaardspecificatie

Elektrische prestaties

● Materialen van de geleidingsdraden: vertind koper

● Maximaal koppel: 0,9 Nm

● Het nominale vermogen bij 25°C van de PRT100 is 3,5 W zonder koelplaat.

● De vermogenslimiet is afhankelijk van de oppervlaktetemperatuur van de verpakking.

● Warmteafvoerende crème moet correct worden aangebracht

Wat zijn de voordelen van onze To247 Dikke Film Vermogensweerstand vergeleken met die van onze concurrenten?

1. Hoge vermogensdichtheid – 100 W bij een behuizingstemperatuur van 25 ° C, waardoor compacte ontwerpen met hoog vermogen mogelijk zijn zonder de noodzaak van omvangrijke, op het chassis gemonteerde weerstanden.

2.TO247 Industriestandaardpakket – Vertrouwde voetafdruk met montage met enkele schroef vereenvoudigt mechanische integratie en thermisch beheer.

3. Uitgebreid temperatuurbereik – Werkt van -65°C tot +175°C, geschikt voor zware industriële, automobiel- en ruimtevaartomgevingen.

4. Hoogspanningsvermogen – 700 V maximale werkspanning en 1800 VAC diëlektrische sterkte zorgen voor een veilige werking in hoogspanningscircuits.

5. Breed weerstandsbereik - Van 0,2 Ω tot 1 MΩ in een enkele serie, voor toepassingen van detectie van hoge stromen tot spanningsverdeling met hoge impedantie.

6. Niet-inductieve constructie – Dikke-filmtechnologie minimaliseert parasitaire inductie, waardoor het ideaal is voor hoogfrequente schakel- en snubbertoepassingen.

7. Precisietoleranties – Verkrijgbaar in ±1%, ±5% en ±10% om te voldoen aan zowel hoge nauwkeurigheids- als algemene vereisten.

8. Lage TCR-opties – Zo laag als ±50 ppm/°C voor precisiewaarden >10Ω, waardoor stabiele prestaties bij temperatuurschommelingen worden gegarandeerd.

9. Uitstekende isolatie – bestand tegen 1800VAC met isolatieweerstand >10GΩ, waardoor de veiligheid in hoogspanningscircuits wordt gegarandeerd.

10. Robuuste constructie – Gegoten plastic behuizing beschermt het weerstandselement tegen mechanische belasting, vocht en verontreinigingen.

Producttoepassingen

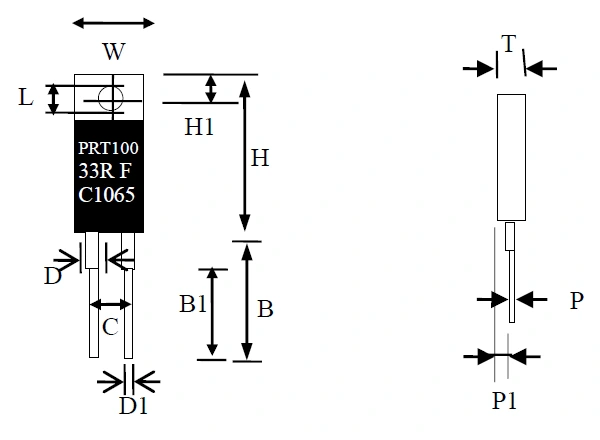

Tekening en afmetingen:

Wijze van transport

Om ervoor te zorgen dat onze weerstanden tijdens het gehele transportproces niet worden beschadigd, hebben we een gedetailleerd verpakkings- en transportplan ontwikkeld, waarbij rekening wordt gehouden met zowel bescherming als aanpassingsvermogen, om de productkwaliteit volledig te waarborgen.

Bij bulkverzending worden alle To247 dikkefilmweerstanden verpakt met behulp van antistatische buizen of speciale trays, die precies passen bij de verpakkingsafmetingen. Dit voorkomt niet alleen effectief dat de pinnen buigen of vervormen, maar beschermt ook de montagepads tegen stoten of slijtage, waardoor elke impact op de daaropvolgende installatie en de elektrische prestaties wordt vermeden.

Ter bescherming van de pinnen gebruiken we schuimrubberen einddoppen of gegoten kunststof pads voor de bevestiging, zodat de pinnen te allen tijde recht blijven. Er is geen correctie achteraf door de koper nodig, wat de montage-efficiëntie ten goede komt.

Verpakkingsdienst

Daarnaast bieden we op aanvraag op maat gemaakte roltape-verpakkingsdiensten aan, die geschikt zijn voor geautomatiseerde assemblagelijnen en kopers helpen de productie-efficiëntie te verbeteren. Elke partij goederen wordt geleverd met een gedetailleerde paklijst en een bijgevoegd inspectiecertificaat, waardoor de kopers de verificatie en acceptatie kunnen vergemakkelijken en ervoor kunnen zorgen dat elke To247 dikke film-vermogensweerstand voldoet aan de specificatie-eisen. De verzendmethoden zijn flexibel en kunnen zich aanpassen aan verschillende aankoophoeveelheden. Kleine batchbestellingen worden verzonden via internationale koeriersdiensten zoals DHL, FedEx en UPS, met snelle levering; bestellingen van middelgrote batches worden per vliegtuig vervoerd, waarbij de levertijd en de kosten in evenwicht zijn; grote batchbestellingen worden over zee verzonden, waardoor de transportkosten aanzienlijk worden verlaagd. Het is vermeldenswaard dat alle weerstanden 100% elektrische tests ondergaan voordat ze worden verpakt, met bijzondere aandacht voor het verifiëren van de weerstandswaarde, tolerantie en bemonstering TCR-verificatie om ervoor te zorgen dat de geleverde producten aan de normen voldoen.

Vijf redenen om voor RST Electric te kiezen

Goed ervaren

Met tien jaar diepgaande ontwikkeling en accumulatie is RST Electric een voorkeurspartner geworden voor wereldwijde kopers. De kernkracht concentreert zich op de exclusieve mogelijkheden voor scenario's met hoog vermogen, waardoor het zich onderscheidt van gewone fabrikanten en volledig voldoet aan de strenge inkoopeisen. Als wettelijk gecertificeerde fabrikant in China wijden wij ons al meer dan 10 jaar aan het onderzoek en de productie van To247-dikfilm-vermogensweerstanden. Wij zijn een professionele fabrikant op het gebied van dikkefilmtechnologie en bereiken volledige zelfcontrole van het proces, van dikke filmafzetting, laserfijnafstemming, componentassemblage tot productinspectie. Er zijn geen outsourcing-koppelingen, waardoor de consistentie van de productkwaliteit vanaf het allereerste begin wordt gegarandeerd en prestatieafwijkingen worden geëlimineerd die worden veroorzaakt door toezicht op de procescontrole.

Fabriek directe levering

Het fabrieksmodel voor directe levering is een van onze kerncompetenties. Alle weerstanden worden rechtstreeks vanuit de fabriek verzonden, zonder enige tussenhandel. De prijzen zijn transparant en traceerbaar, waardoor kopers tegen gunstigere kosten hoogwaardige en krachtige weerstanden kunnen kopen. Tegelijkertijd beschikken we over een ISO 9001-gecertificeerde productiebasis, uitgerust met een exclusieve To247 Thick Film Power Resistor-productielijn. Elk product ondergaat 100% elektrische tests. Op basis van de inkoopeisen kunnen wij bemonsteringsproeven verzorgen conform de MIL-PRF-55342 en AEC-Q200 normen. Ons professionele engineeringteam heeft uitgebreide ervaring op het gebied van krachtige elektronica en thermisch beheer en kan gerichte technische ondersteuning bieden om verschillende problemen in het productintegratieproces voor kopers op te lossen.

Mondiale samenwerking

We hebben uitgebreide ervaring in wereldwijde samenwerking en zijn een betrouwbare leverancier geworden voor wereldwijde fabrikanten van stroomvoorzieningen, auto-elektronicabedrijven en producenten van industriële besturingen. Onze producten worden geëxporteerd naar meer dan 40 landen, waaronder Duitsland, de Verenigde Staten en Japan. We zijn goed op de hoogte van de normen en vereisten van verschillende industrieën en regio's en kunnen nauwkeurig voldoen aan de gebruiksvereisten van verschillende scenario's met hoog vermogen.

Ondersteuning maatwerk

Op het gebied van op maat gemaakte diensten kunnen we een volledig scala aan maatwerk aanbieden, waaronder 100 W en aangepast vermogen, 0,2 Ω tot 1 MΩ en speciale weerstandswaarden, ± 0,5% tot ± 10% tolerantie, meerdere TCR-opties, evenals gepersonaliseerde diensten zoals pinvorming en speciale screening, die perfect voldoen aan de exclusieve behoeften van verschillende kopers.

Dienst na verkoop

Wij bieden uitgebreide leverings- en after-salesgaranties. Producten op standaardformaat kunnen binnen 10 tot 15 dagen worden geleverd, terwijl maatwerkproducten een levertijd van 15 tot 25 dagen hebben, die flexibel kunnen worden aangepast aan de productieplannen van de kopers. Samen met de producten leveren wij volledige documenten zoals testrapporten, materiaalcertificeringen, RoHS/REACH-verklaringen, enz., om aan de eisen van compliance-audits te voldoen. Op alle producten zit 12 maanden garantie. Tijdens de garantieperiode bieden we foutdiagnose op afstand, levering van reserveonderdelen en professionele technische teams bieden volledige ondersteuning voor productintegratie gedurende het hele proces, zodat de kopers zich gedurende het hele proces geen zorgen hoeven te maken en een echte win-win-samenwerking wordt bereikt.
