RCD Load Bank is de afkorting van Resistive-Capacitive-Diode Load Bank, een speciaal apparaat voor belastingsimulatie dat weerstand (R), capaciteit (C) en diode (D) integreert. De belangrijkste functie ervan is het simuleren van eenfasige of driefasige gelijkrichtbelastingen, zoals schakelende voedingen, LED-drivers, batterijladers en de gelijkrichtbrug van omvormers, enz., die niet-lineaire belastingen zijn en hun elektrische kenmerken.RST Elektrischbiedt ook een verscheidenheid aanbanken ladenin verschillende specificaties. Kom gerust langs voor aankoopadvies!
Het typische kenmerk van de RCD Load Bank is dat de ingangsstroom zich in een pulsachtig patroon bevindt, met overvloedige harmonische componenten (vooral de derde harmonische), met een lage arbeidsfactor en een ernstig vervormde stroomgolfvorm. De RCD-belastingskast kan dergelijke zware belastingsomstandigheden werkelijk reproduceren en wordt gebruikt om de aanpasbaarheid van voedingen, generatoren, UPS, omvormers, enz. aan gelijkrichterbelastingen, het harmonische onderdrukkingseffect en de prestaties van powerfactor-correctiecircuits (PFC) te testen.

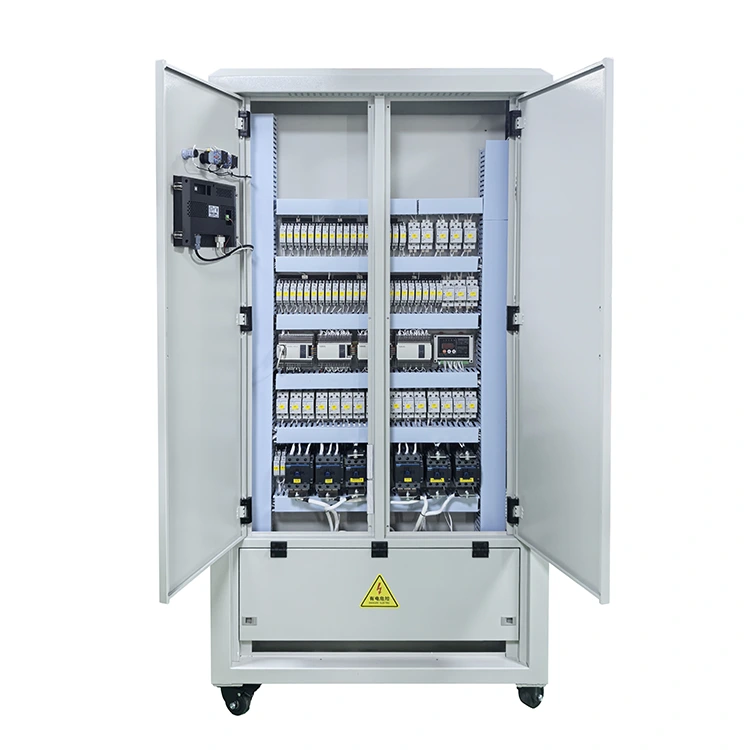

De RCD-belastingsbank bestaat uit meerdere vermogensweerstanden, AC- of DC-condensatoren en vermogensdiodes (doorgaans snelhersteldiodes met grote stroomsterkte) in een programmeerbare array. De gemeenschappelijke topologie is een driefasige gelijkrichterbrug (elke fase heeft weerstanden en condensatoren in serie geschakeld, en diodes vormen een bruggelijkrichter), met weerstanden of condensatoren parallel geschakeld aan de uitgangszijde. Door de activering en deactivering van verschillende weerstands-, condensator- en diodecircuits te regelen, kunnen verschillende niveaus van belastingsvermogen aan de gelijkstroomzijde, filtercondensatoren van verschillende afmetingen en verschillende geleidingshoeken van stroomgolfvormen worden gesimuleerd.
Concreet bepalen de weerstanden het actieve vermogen van de belasting, beïnvloeden de condensatoren de gladheid van de gelijkgerichte uitgang en de geleidingshoek van de ingangsstroom (hoe groter de condensator, hoe hoger de piekstroom en hoe ernstiger de harmonischen), en bereiken de diodes de conversie van AC naar DC. Het apparaat is ook uitgerust met een koelsysteem, overstroombeveiliging en een data-acquisitie-eenheid, die in realtime belangrijke parameters kan weergeven, zoals ingangsspanning, stroom, actief vermogen, harmonische vervormingssnelheid (THD) en piekcoëfficiënt.
1) Generator met gelijkrichterbelastingstest: bijvoorbeeld back-upvoeding voor communicatiebasisstations, hoogspannings-DC-voedingssysteem voor datacenters. Hiermee worden de vervorming van de spanningsgolfvorm, frequentiefluctuaties en oververhittingsomstandigheden van de generator getest wanneer deze lasten van het type schakelaarvoeding draagt.
2) Verificatie van niet-lineaire belastingscapaciteit van de UPS: Volgens de IEC 62040-3-norm moet de UPS een gelijkrichterbelasting met een piekcoëfficiënt van 3:1 kunnen aansturen zonder beschadigd te raken. De RCD Load Bank is de aanbevolen testapparatuur in de standaard.
3) Testen van de ingangsprestaties van omvormers en frequentieomvormers: Simuleer de harmonische injectie van de voortrapsgelijkrichterbrug van de motoraansturing naar het elektriciteitsnet, om de effectiviteit van het compensatieapparaat voor de stroomkwaliteit te testen.
4) Testen van de stroomvoorziening in de luchtvaart en het scheepsstroomsysteem: Een groot aantal elektronische apparaten in vliegtuigen en schepen maken gebruik van gelijkstroomvoeding. De RCD-lastkast kan worden gebruikt voor het testen van aardverbindingen.
5) Evaluatie van de harmonische filterprestaties: Controleer het onderdrukkende effect van passieve of actieve filters op de harmonischen die worden gegenereerd door gelijkrichterbelastingen.
- Vermogen: Kies op basis van de nominale capaciteit van de geteste apparatuur. Deze ligt doorgaans tussen 1 kW en 500 kW, en er kunnen meerdere units parallel worden aangesloten.
- Piekfactor: De typische piekfactor (CF, piek/gemiddelde waarde) van een typische gelijkrichterbelasting kan 2,5 tot 3,5 bereiken. De RCD-loadbank moet tijdelijke piekstromen kunnen weerstaan zonder overstroombeveiliging te activeren.
- Harmonisch spectrum: Idealiter zouden de 5e, 7e en 11e harmonischen die worden gegenereerd door de driefasige gelijkrichterbelasting moeten voldoen aan de normen. Geavanceerde modellen kunnen de capaciteitswaarde aanpassen om de harmonische verdeling te veranderen.
- Bedieningsmodus: ondersteunt handmatig schakelen of programmeren via touchscreen. Stel verschillende belastingscurven in (zoals het geleidelijk verhogen van de DC-zijdeweerstand).
- Veiligheidsbescherming: moet bescherming tegen oververhitting, overstroom en kortsluiting hebben, evenals een omgekeerde spanningsabsorptiecircuit voor de diodemodule om te voorkomen dat spanningspieken componenten beschadigen. Bovendien kan er door de aanwezigheid van diodes en condensatoren een resterende gelijkspanning in de apparatuur aanwezig zijn. Daarom moet er een automatisch ontlaadcircuit worden ontworpen en moet er een duidelijke waarschuwing op het bedieningspaneel worden geplaatst.
Resistieve belastingen simuleren gloeilampen en elektrische verwarmingsdraden, waarbij de stroom sinusvormig is en de arbeidsfactor ongeveer gelijk is aan 1; resistief-inductieve belastingen simuleren motoren en transformatoren, waarbij de stroom achterblijft, maar de golfvorm nog steeds sinusoïdaal is; terwijl RCD-belastingen gelijkrichtende niet-lineaire belastingen simuleren, waarbij stroomgolfvormen scherpe pulsen zijn die een grote hoeveelheid harmonischen bevatten. Daarom kunnen voedingen die de tests alleen met resistieve of resistief-inductieve belastingen doorstaan, nog steeds problemen tegenkomen zoals een onstabiele uitgangsspanning, oververhitting en valse alarmen wanneer ze daadwerkelijk gelijkrichtende belastingen dragen. RCD Load Bank vult deze testlacune op en is een noodzakelijke uitrusting voor hoogwaardige onderzoeks-, ontwikkelings- en certificeringslaboratoria voor stroomvoorziening.
