Niet-lineaire belastingsbank

RCD-belastingsbank: niet-lineaire belastingsimulatie in de echte wereld

De niet-lineaire RCD-belastingsbank van RST Electric vertegenwoordigt een paradigmaverschuiving ten opzichte van traditionele alleen-resistente belastingstests. Ontworpen voor ingenieurs en onderzoekers die elektrische belastingen in de echte wereld moeten simuleren, compleet met reactieve vermogenscomponenten en variërende vermogensfactoren, integreert deze niet-lineaire belastingbank drie verschillende belastingstypen: resistief (R) voor simulatie van puur actief vermogen, capacitief (C) voor toonaangevende vermogensfactoromstandigheden, en inductief (L) voor achterblijvende vermogensfactorscenario's. Door deze elementen te combineren kan de RCD-loadbank de elektrische kenmerken van motoren, voedingen, UPS-systemen en netgekoppelde omvormers nauwkeurig repliceren, waardoor uitgebreide prestatievalidatie onder realistische bedrijfsomstandigheden mogelijk wordt.

Laden met hoge precisie en flexibele vermogensfactorregeling

De belastingstapresolutie is toonaangevend in de sector: 0,1 kW voor de resistieve modus en 0,1 kVA voor de RCD-modus, waardoor een nauwkeurige afstemming van de testparameters mogelijk is. De laadnauwkeurigheid wordt gehandhaafd op ±3%, wat reproduceerbare en betrouwbare testresultaten garandeert. De unit ondersteunt twee verschillende bedrijfsmodi: R Load Mode (puur resistief) en RCD Load Mode (gecombineerd resistief, capacitief en inductief), geselecteerd via de intuïtieve touchscreeninterface. De arbeidsfactor kan continu worden aangepast binnen een bereik van 0,65 tot 1,0 (lagging of leading), waardoor volledige flexibiliteit wordt geboden bij het testen van de naleving van standaarden.

Dual-mode bediening en communicatie op afstand voor slim testen

De bediening is dual-mode: lokale bediening via een 7-inch touchscreen met hoge resolutie geeft realtime spanning, stroom, vermogen, frequentie en arbeidsfactor weer, samen met live trendcurven voor elke parameter. Gegevensregistratie en -export zijn ingebouwd, zodat technici testresultaten kunnen vastleggen voor analyse. Voor geautomatiseerde testsequenties ondersteunt de loadbank RS485/Modbus-RTU-communicatie op afstand, waardoor integratie met pc-gebaseerde software voor laden op afstand, data-acquisitie en het genereren van rapporten mogelijk is. Als vertrouwde fabrikant van niet-lineaire loadbanks in China combineert RST Electric meer dan 10 jaar expertise op het gebied van vermogenstesten met precisie-engineering om oplossingen te leveren die de productontwikkeling versnellen en naleving van internationale normen garanderen.

Technische specificatie

Productkenmerken van niet-lineaire belastingsbank

1.RCD niet-lineaire belastingsimulatie – integreert resistieve, capacitieve en inductieve elementen om belastingen in de echte wereld nauwkeurig te emuleren met een instelbare arbeidsfactor van 0,65 tot 1,0 (achterlopend of leidend).

2. Driefasige onafhankelijke regeling – Elke fase kan afzonderlijk worden geladen, waardoor ongebalanceerde belastingtests voor driefasige omvormers, UPS-systemen en voedingen mogelijk zijn.

3. Ultrafijne belastingsresolutie – stappen van 0,1 kW (resistief) en 0,1 kVA (RCD) maken nauwkeurige simulatie van belastingvariaties in de echte wereld mogelijk.

4. Dubbele bedrijfsmodi – Schakelbaar tussen pure resistieve (R) modus en gecombineerde RCD-modus om diverse testvereisten te ondersteunen.

5. Hoge precisiemeting – Klasse 0,5 multifunctioneel instrument met ±3% belastingsnauwkeurigheid zorgt voor betrouwbare, herhaalbare testresultaten.

6.Intuïtieve touchscreeninterface – 7-inch HMI met real-time parameterweergave, trendcurves, datalogging en exportmogelijkheden – geen pc vereist voor basistesten.

7. Klaar voor automatisering op afstand – RS485/Modbus-RTU-communicatie maakt integratie met pc-software mogelijk voor geautomatiseerde testsequenties en gegevensverzameling.

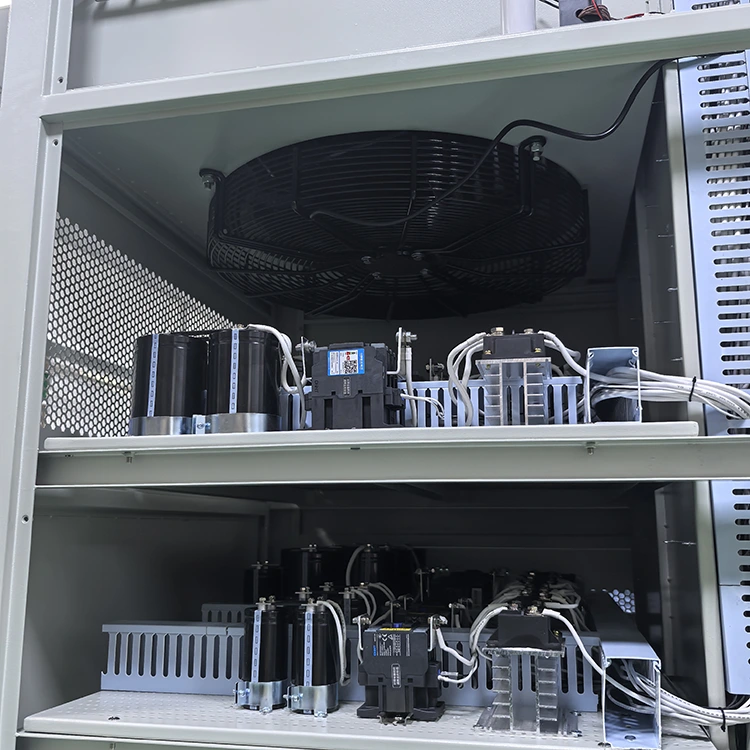

8. Stille, laboratoriumvriendelijke werking – Geforceerde luchtkoeling met ventilatoren met variabele snelheid handhaaft een geluidsniveau van ≤65 dB, geschikt voor laboratorium- en kantooromgevingen.

9. Compact en mobiel ontwerp

10. Uitgebreide veiligheid – Beveiligingen tegen oververhitting, overspanning, overstroom en noodstop zorgen voor een veilige werking tijdens testen zonder toezicht.

Producttoepassingen

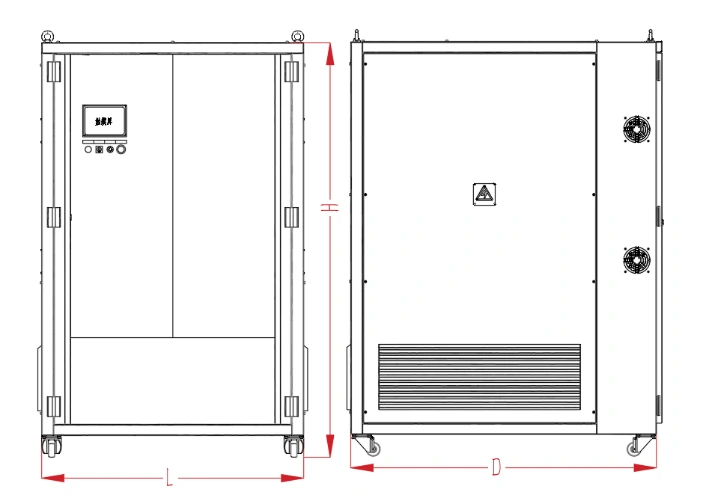

Tekening en afmetingen

Pakket en verzending

RST Electric zorgt voor een veilige levering van elke niet-lineaire aardlekschakelaar:

● Robuuste kratten: De unit is gemonteerd op een versterkte houten skid met schuimvulling en ingesloten in een op maat gemaakte multiplexkist voor internationale verzending.

● Trillingsbescherming: cruciale componenten zijn beveiligd met extra versteviging om schade tijdens het transport te voorkomen.

● Documentatie: Inclusief paklijsten, fabriekstestrapporten en bedieningshandleidingen.

● Vrachtopties: FCL-zeevracht, luchtvracht of deur-tot-deur express beschikbaar.

Alle units ondergaan fabrieksacceptatietests (FAT), inclusief inbranden bij volledige belasting, kalibratieverificatie en validatie van het communicatieprotocol vóór verzending.

Waarom kiezen voor RST Elektrisch？

Directe levering vanuit de fabriek is gegarandeerd

RST Electric is een formeel gecertificeerde fabrikant in China. Het bedrijf houdt zich al meer dan 10 jaar bezig met onderzoek en productie van niet-lineaire loadbanks en is een doorgewinterde fabrikant die gespecialiseerd is in RCD-loadboxproducten. Vanaf het ontwerp en de montage van weerstanden, condensatoren en inductoren tot de inspectie van het eindproduct, het hele proces wordt onafhankelijk gecontroleerd zonder enige uitbesteding. Dit garandeert vanaf het begin de stabiele en uniforme kwaliteit van elk apparaat. Het model voor directe levering in de fabriek elimineert alle tussenhandelopslag, waardoor de prijs transparant en traceerbaar wordt. Hierdoor kunnen kopers hoogwaardige niet-lineaire laadbakken kopen die voldoen aan internationale normen tegen redelijkere kosten, waardoor de inkoopefficiëntie en kosteneffectiviteit aanzienlijk worden verbeterd.

Strenge kwaliteitscontrole

We beschikken over een ISO 9001-gecertificeerde productiebasis, uitgerust met speciale productielijnen. Voordat elk apparaat de fabriek verlaat, ondergaat het 100% veroudering bij volledige belasting, verificatie van de arbeidsfactor, kalibratie van het communicatieprotocol en andere rigoureuze tests om ervoor te zorgen dat er geen ondermaatse producten op de markt komen. Ons professionele technische team is gespecialiseerd in het testen van vermogenselektronica en nalevingsnormen, en kan elk detail van het product nauwkeurig controleren om ervoor te zorgen dat de apparatuur stabiel werkt in verschillende testscenario's en voldoet aan de behoeften van meerdere toepassingen, zoals onderzoek en ontwikkeling, productie en testen.

Mondiale samenwerkingservaring

Met een solide productkwaliteit en professionele diensten zijn we een betrouwbare leverancier geworden voor wereldwijde R&D-laboratoria, fabrikanten van vermogenselektronica en testinstituten voor hernieuwbare energie. Onze producten worden geëxporteerd naar meer dan 40 landen en regio's, waaronder Duitsland, de Verenigde Staten en Japan. Wij hebben het vakgebied niet-lineaire belastingsimulatie en zijn bekend met de testnormen en inkoopeisen van verschillende industrieën en regio’s. We kunnen verschillende scenario's nauwkeurig op elkaar afstemmen en meer aanpasbare productoplossingen bieden voor wereldwijde kopers.

Volledig dimensionaal maatwerk

Wij kunnen uitgebreide maatwerkdiensten aanbieden. Het vermogensbereik bestrijkt 30 kVA tot 300 VA+, en de spanning ondersteunt standaardspecificaties zoals 380 V en 400 V, evenals aangepaste vereisten. Het belastingstype kan worden geselecteerd als pure weerstand, RCD-mengsel of aangepaste RLC-verhouding. De stapnauwkeurigheid, de besturingsmethode en de communicatie-interface kunnen allemaal indien nodig worden aangepast. Deze voldoet perfect aan de exclusieve testvereisten van verschillende kopers en kan zonder extra aanpassingen in gebruik worden genomen.

Gegarandeerde after-sales service

Wij bieden flexibele leveringstermijnen. Standaardmodellen worden binnen 20-25 dagen geleverd en op maat gemaakte modellen binnen 30-45 dagen. Wij kunnen ons flexibel aanpassen aan de productie- en testplannen van de afnemers. De goederen worden geleverd met volledige testrapporten, kalibratiecertificaten, gebruikershandleidingen en andere materialen. Op alle producten zit 12 maanden garantie. Tijdens de garantieperiode bieden we foutdiagnose op afstand, levering van reserveonderdelen en technische ondersteuning, zoals het formuleren van testprocessen en foutopsporing op locatie. Wij doen er alles aan om de kopers gedurende het gehele proces te beschermen.
