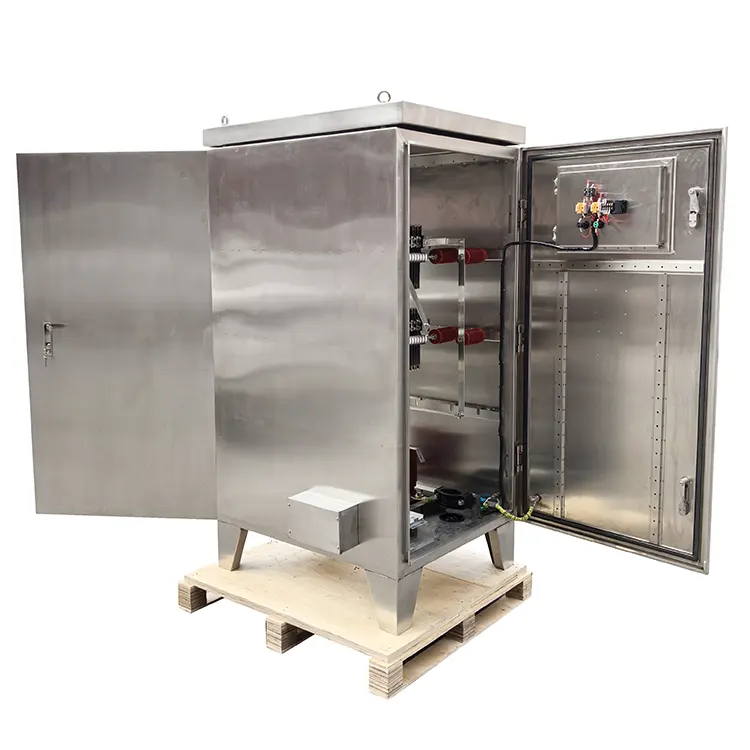

Een neutrale aardingsweerstand is een essentieel veiligheidsapparaat dat wordt gebruikt in elektrische middenspanningssystemen (doorgaans 2,4 kV tot 40,5 kV) om aardlekstromen te beperken. Door een zorgvuldig berekende weerstand tussen het neutrale punt van het systeem en de aarde in te voegen, beperkt de NER de foutstroom tot een vooraf bepaald veilig niveau (meestal tussen 10 A en 2000 A), terwijl de beveiligingsrelais nog steeds de fout kunnen detecteren en isoleren. Deze gecontroleerde aardingsaanpak beschermt personeel tegen gevaarlijke stappen en aanrakingen, voorkomt schade aan transformatoren, generatoren en kabels en vermindert het risico van vlambogen.
BijRST Elektrischzijn wij gespecialiseerd in de engineering en productie van uiterst betrouwbare aardingsweerstanden voor nutsvoorzieningen, industriële installaties, duurzame-energieboerderijen en offshore-installaties. Met meer dan 10 jaar expertise en volledige naleving van de IEEE 32- en IEC-normen leveren onze NER's robuuste prestaties in de meest veeleisende omgevingen.
Het kiezen van een neutrale aardingsweerstand vereist een zorgvuldige evaluatie van verschillende belangrijke parameters:
· Systeemspanning: NER's zijn beschikbaar voor spanningen van 2,4 kV tot 40,5 kV. Het isolatieniveau (BIL) van de weerstand moet overeenkomen met de impulsbestendigheidsvereisten van het systeem.
· Foutstroomwaarde: Bepaal de gewenste aardfoutstroom (bijv. 100A, 400A, 1000A). Deze waarde balanceert de gevoeligheid van foutdetectie met thermische en mechanische belasting van apparatuur.
· Tijdbeoordeling: NER's zijn doorgaans geschikt voor kortstondig gebruik (10 seconden, 30 seconden of 60 seconden), wat overeenkomt met de maximale duur dat de fout kan voortduren voordat de stroomonderbreker in werking treedt.
· Behuizing en omgevingsbescherming: Buiteninstallaties vereisen weerbestendige behuizingen (IP23, IP54 of IP56) met corrosiebestendige materialen (roestvrij staal, geverfd staal) die bestand zijn tegen vocht, stof en zoutnevel.
· Bewaking en accessoires: optionele stroomtransformatoren, temperatuursensoren en alarmcontacten maken statusindicatie op afstand mogelijk.
Wij bieden neutrale aardingsweerstanden voor systeemspanningen van 2,4 kV tot 40,5 kV en foutstromen van 10 A tot 2000 A. Er zijn tijdclassificaties beschikbaar van 5 seconden tot 60 seconden, geschikt voor verschillende beveiligingsschema's.

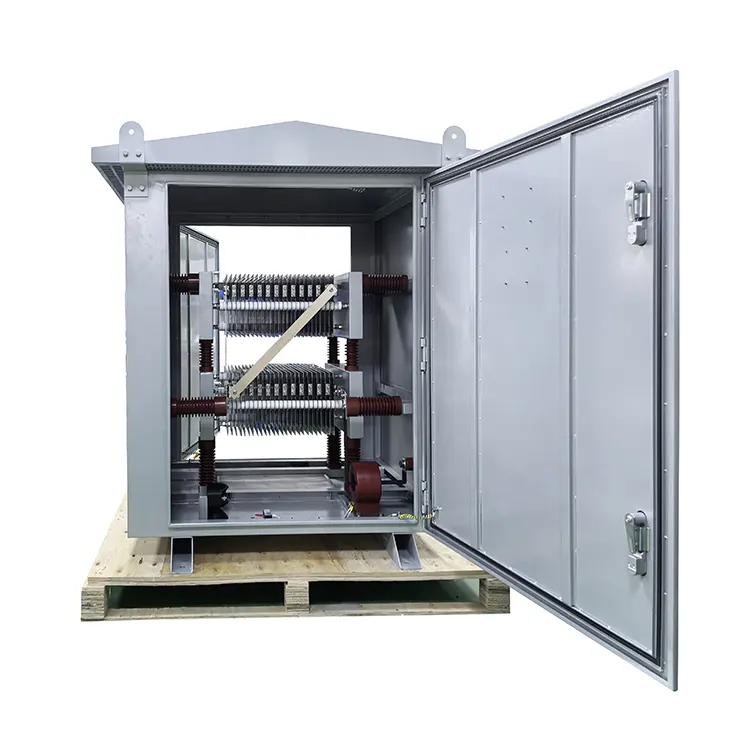

Onze NER's maken gebruik van roestvrijstalen roosterelementen (SUS304 of SUS430) die het volgende bieden:
· Uitstekende corrosiebestendigheid voor zware omstandigheden
· Stabiele weerstand met lage TCR
· Hoge thermische capaciteit om foutenergie te absorberen zonder vervorming
Kies uit:
· Binnen IP20 – voor schone, beschermde omgevingen
· Buiten IP23/IP54 – met weerbestendige lamellen en anticorrosiecoating
· Maritieme kwaliteit IP56 – met roestvrijstalen constructie voor offshore- en kusttoepassingen
Optionele stroomtransformatoren, thermische sensoren en alarmcontacten bieden realtime status en maken bewaking op afstand mogelijk. Overspanningsafleiders en ruimteverwarmers zijn verkrijgbaar voor extra bescherming in bliksemgevoelige of vochtige ruimtes.
Alle neutrale aardingsweerstanden zijn ontworpen en getest om te voldoen aan de IEEE 32-vereisten, waardoor een veilige en betrouwbare werking in mondiale energiesystemen wordt gegarandeerd.
· Energieopwekking: bescherm generatorstators en step-uptransformatoren tegen schade tijdens aardfouten in thermische, waterkracht- en kerncentrales.
· Nutsvoorzieningen en onderstations: Beheers aardlekstromen in distributie- en transmissienetwerken, verminder het risico op uitval en verbeter de veiligheid.
· Industriële faciliteiten: Beveilig middenspanningsmotoren, schakelapparatuur en kabelsystemen in petrochemische fabrieken, staalfabrieken en productielocaties.
· Hernieuwbare energie: Zorg voor een neutrale aarding voor collectorsystemen voor windparken, step-up transformatoren voor zonne-energie en batterij-energieopslagsystemen (BESS).
· Marine & Offshore: Corrosiebestendige NER's voor elektrische systemen aan boord en offshore-platforms.
· Mijnbouw: zware eenheden voor de elektriciteitsdistributie in de ondergrondse en bovengrondse mijnbouw.
Als gecertificeerde fabrikant gevestigd in China behouden we de volledige controle over ontwerp, fabricage en testen. Onze fabrieksdirecte prijzen zorgen voor concurrerende kosten zonder dat dit ten koste gaat van de kwaliteit.
Onze faciliteit van meer dan 7.000 vierkante meter is uitgerust met geautomatiseerde rasterlasstations, hoogspanningstestruimtes en thermische beeldvalidatie. Elke NER ondergaat:
· Weerstandsmeting bij omgevings- en verhoogde temperaturen
· Diëlektrische weerstandstests (tot 95 kV gedurende 1 minuut)
· BIL-impulstests (tot 170 kV) om de integriteit van de isolatie te verifiëren
· Validatie van temperatuurstijging bij volledige belasting
Wij zijn gespecialiseerd in aangepaste configuraties die exact overeenkomen met uw specificaties:
· Systeemspanningen: 2,4 kV tot 40,5 kV (hoger beschikbaar)
· Foutstromen: 10A tot 2000A
· Tijdclassificaties: 5s tot 60s
· Behuizingen: binnen, buiten, maritieme kwaliteit
· Elementen: RVS rooster / RVS lint / aangepaste legeringen
· Aansluitingen: Porseleinen bussen / kabeldozen / op maat gemaakt
· Bewaking: CT's, thermische sensoren, alarmcontacten
Met export naar meer dan 40 landen, waaronder de Verenigde Staten, Canada, Duitsland, Australië en Singapore, hebben we een reputatie van betrouwbaarheid opgebouwd. Ons meertalige technische ondersteuningsteam biedt pre-salesadvies, projectcoördinatie en after-sales service.
Vraag: Wat is het verschil tussen een neutrale aardingsweerstand en een stevig geaard systeem?
A: In een stevig geaard systeem kunnen foutstromen tienduizenden ampère bereiken, wat ernstige schade en gevaarlijke spanningsgradiënten kan veroorzaken. Een NER beperkt de foutstroom tot een veilig, voorspelbaar niveau – doorgaans 100–1000 A – en beschermt apparatuur en personeel.
Vraag: Welke tijdbeoordeling moet ik kiezen?
A: De tijdwaarde moet overeenkomen met de ontruimingstijd van de beveiligingsrelais en stroomonderbrekers. Typische beoordelingen zijn 10 seconden (voor snellere clearing) of 30-60 seconden (voor gecoördineerde bescherming met stroomafwaartse apparaten).
Vraag: Kan een NER buitenshuis worden gebruikt?
EEN: Ja. We bieden weerbestendige behuizingen met IP23-, IP54- en IP56-bescherming, plus corrosiebestendige afwerkingen en roestvrijstalen hardware die bestand zijn tegen regen, zoutnevel en stof.
Voor meer informatie over ons specifieke aanbod van neutrale aardingsweerstanden kunt u de volgende productcategorieën verkennen:
· Standaard NER's – IEEE 32-compatibel, roestvrijstalen rooster, behuizingen voor binnen/buiten.
· Marine- en offshore-NER's – roestvrijstalen behuizingen, IP56-gecertificeerd, met verbeterde corrosiebescherming.
· Hoogspannings-NER's – voor systemen tot 35 kV met BIL-waarden tot 170 kV.
· Aangepaste NER's – Ontworpen volgens uw exacte specificaties, inclusief speciale stroomclassificaties, tijdclassificaties en monitoringpakketten.
