Een keramische omhulde weerstand is een weerstandscomponent van het vermogenstype die de weerstandskern (meestal een gewikkelde weerstand of een metaaloxidefilmweerstand) omhult in een keramische behuizing en deze afdicht met hittebestendig cement (of kwartszand, thermisch geleidende silicaatmaterialen). De naam komt voort uit het uiterlijk dat lijkt op cementvulling, maar het eigenlijke interne vulmateriaal is meestal vuurvast kwartszand of gespecialiseerde warmtegeleidende mortel. Vanwege de uitstekende hittebestendigheid, isolatie en vlamvertraging van zowel de keramische behuizing als het vulmateriaal, is de cementweerstand bestand tegen hoge vermogensdissipatie en kortstondige overbelasting, en wordt hij veel gebruikt in voedingscircuits, besturingskaarten voor huishoudelijke apparaten, laders, audioversterkers, instrumenten en meters, enz., in scenario's die een hoog vermogen, lage kosten en hoge betrouwbaarheid vereisen.
De kern van Ceramic Encased Resistor is de weerstandsdraad (meestal gemaakt van nichroom-, manganine- of nikkel-chroomlegering) die gelijkmatig rond het keramische raamwerk of op een cilindrische metaaloxidebasis is gewikkeld. De twee uiteinden van de weerstandskern worden via leidingen of soldeerlippen naar buiten geleid en het gehele onderdeel wordt in een rechthoekige of elliptische keramische behuizing geplaatst. Vervolgens wordt kwartszand of cementslurry opgevuld en ten slotte wordt het bij hoge temperatuur gebakken om te stollen. De functies van het vulmateriaal zijn onder meer: het fixeren van de weerstandskern, het isoleren van lucht om oxidatie te voorkomen, het geleiden van warmte naar de keramische behuizing en het absorberen van onmiddellijke overbelastingsenergie. Het oppervlak van de keramische behuizing is meestal bedrukt met informatie zoals weerstandswaarde, vermogen en nauwkeurigheid. De leadvormen omvatten axiale leads, radiale leads en plug-in-types (geschikt voor PCB-lassen of terminalverbinding). Het vermogensbereik van cementweerstanden loopt van 1W tot enkele watt (gewoonlijk 2W, 3W, 5W, 10W, 20W), het weerstandsbereik is 0,1Ω tot 100kΩ en de nauwkeurigheid is over het algemeen ±5% of ±10%, en sommige kunnen ±2% bereiken.
- Uitstekende hittebestendigheid: het kan stabiel werken in een omgeving van -40 ℃ tot +200 ℃. Bij kortstondige overbelasting kan het vulmateriaal een grote hoeveelheid warmte opnemen, waardoor de temperatuurstijging wordt vertraagd.
- Vlamvertragend en veilig: Zowel de keramische behuizing als de cementvulling zijn onbrandbare materialen. Zelfs als de weerstandsdraad doorbrandt, zal deze niet in brand vliegen en voldoet aan de UL94 V-0-norm.
- Lage kosten: de structuur is eenvoudig en de grondstoffen zijn direct beschikbaar. Het is een van de meest economische oplossingen onder weerstanden met hoog vermogen.
- Sterke tolerantie voor pulsaties: Vergeleken met opbouwweerstanden of metaalfilmweerstanden kan de keramische omhulde weerstand meerdere keren het nominale vermogen van onmiddellijke schokken weerstaan, geschikt voor toepassingen voor overspanningsstroombegrenzing en het opladen van condensatoren.
- Ingangsstootbegrenzingsweerstanden voor schakelende voedingen (in serie aangesloten op de AC-ingangsklem om de opstartstootstroom te onderdrukken).
- Ontladingsweerstanden voor condensatorfilters (parallel aangesloten op de hoogspanningscondensatoren om de lading vrij te geven na het uitschakelen).
- Uitgangsvermogensweerstanden voor audioversterkers (die fungeren als dummyloads of uitgangsstroombegrenzing).
- Spanningsreductieweerstanden in controllers voor huishoudelijke apparaten (zoals snelheidsregeling voor ventilatoren of stroombegrenzing voor relais).
- Absorptiebuffercircuits aan de primaire zijde van laders en adapters (de R in RCD-snubber).
- Bemonsteringsweerstanden voor LED-drivervoedingen (cementweerstanden met lage weerstand, zoals 0,1Ω/5W).
1) Nominaal vermogen: Selecteer op basis van het werkelijke stroomverbruik in het circuit en reserveer een marge van minimaal 50%. Als het gemeten vermogen bijvoorbeeld 2W is, moet een keramische weerstand van 3W of 5W worden gekozen. Let op vermogensreductie - wanneer de omgevingstemperatuur hoger is dan 70℃, gebruik dan volgens de curve voor reductie.
2) Weerstandswaarde: Bepaal op basis van de wet van Ohm en de vereiste stroom/spanning.
3) Grootte: komt overeen met standaard behuizingsafmetingen voor verschillende vermogensniveaus (bijvoorbeeld 5W is doorgaans 18×8×25 mm), zorg ervoor dat de afstand tussen de PCB-pads overeenkomt.

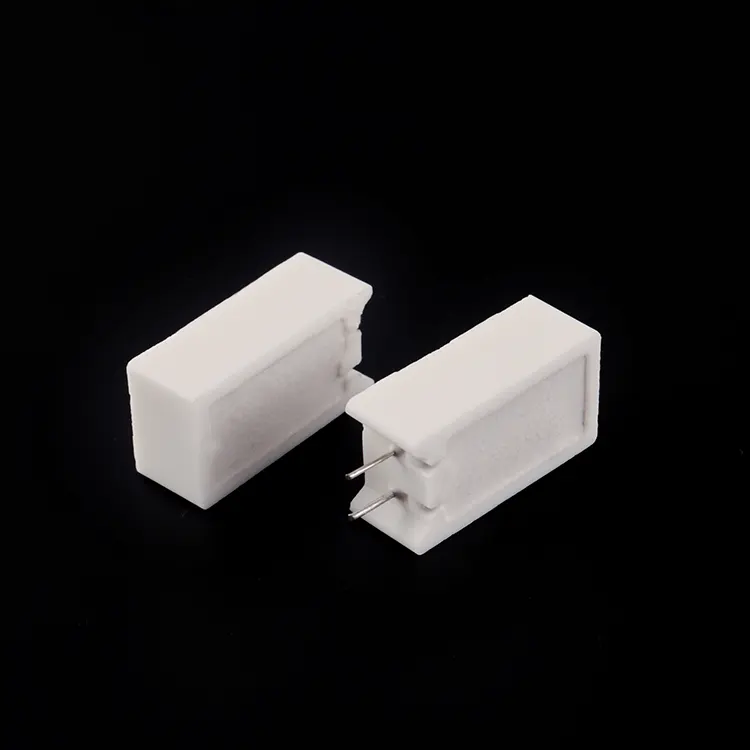

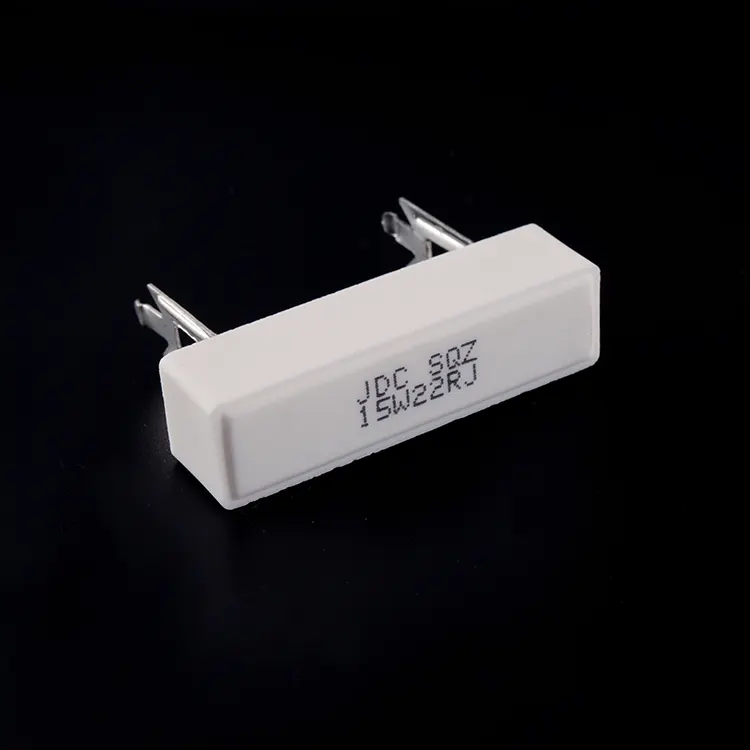

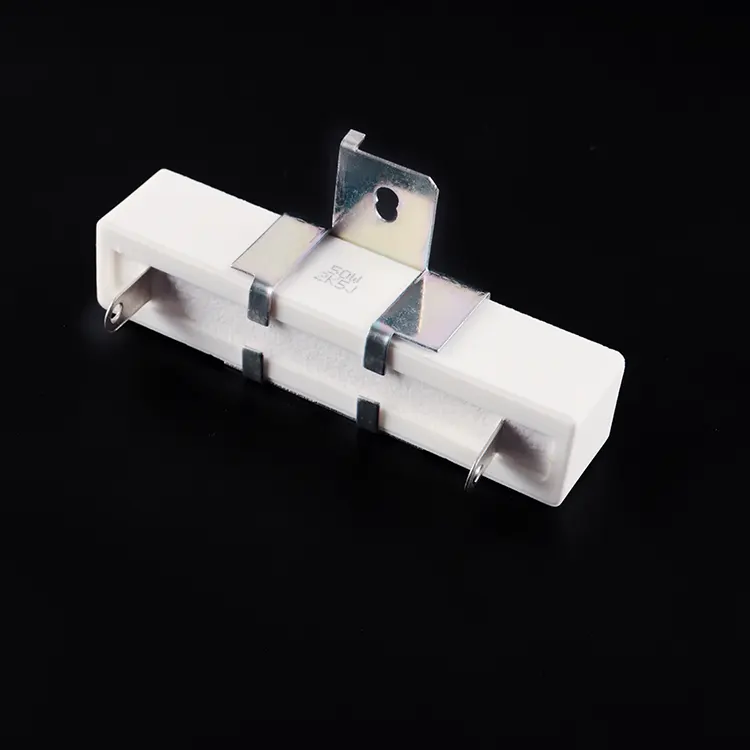

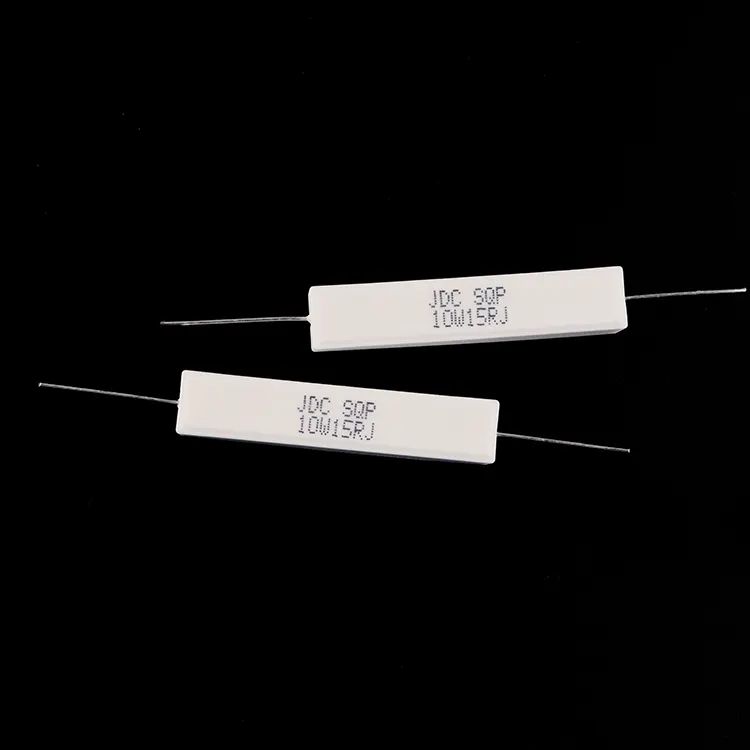

4) Leadstijl: het verticale (radiale) type bespaart PCB-oppervlak, terwijl het horizontale (axiale) type bevorderlijk is voor warmteafvoer.
5) Nominale spanning: Controleer voor hoogspanningscircuits (>300V) de nominale spanning van de weerstand. Meestal hebben keramische weerstanden een spanning van 350V tot 500V. Gebruik voor hogere spanningen speciale hoogspanningsweerstanden.

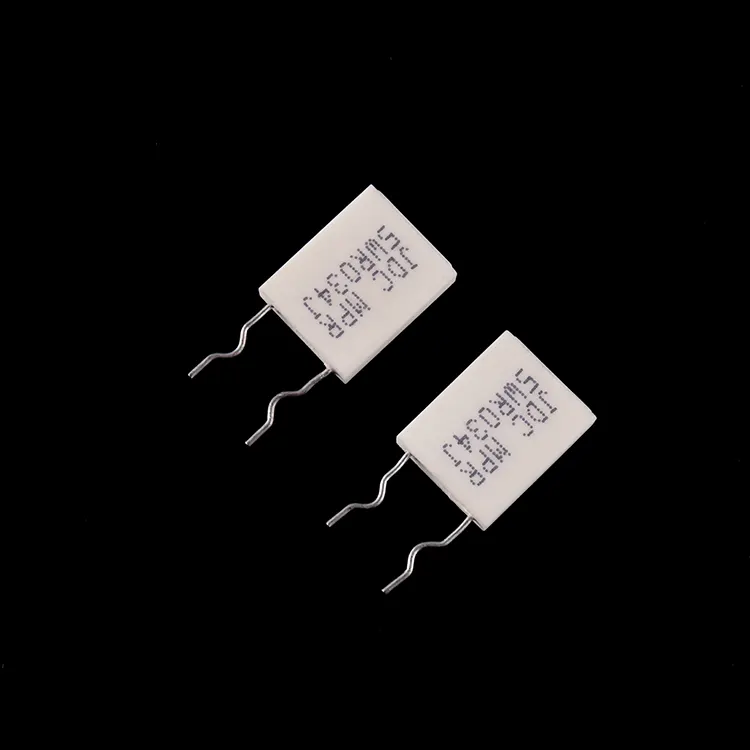

6) Niet-inductieve vereiste: Indien gebruikt in hoogfrequente of snel schakelende circuits, kies dan "niet-inductieve keramische weerstand" (met behulp van dubbeldraadswikkeling of dikkefilmkern), maar de prijs is iets hoger.
De oppervlaktetemperatuur van de keramische omhulde weerstand kan tijdens bedrijf 100 tot 200 graden Celsius bereiken. Daarom moet het op voldoende afstand van omringende componenten worden gehouden en mag het niet dicht tegen het PCB-oppervlak worden geplaatst. De kabels kunnen omhoog worden gebracht om het weerstandslichaam op te hangen, waardoor luchtconvectie voor warmteafvoer wordt vergemakkelijkt. Als meerdere cementweerstanden geconcentreerd worden gerangschikt, moet rekening worden gehouden met de algehele temperatuurstijging. Bovendien is de keramische schaal van de cementweerstand relatief bros. Vermijd tijdens de installatie ernstige botsingen of overmatig buigen van de kabels om te voorkomen dat de schaal barst. De storingsmodus is meestal een open circuit (smelten van de weerstandsdraad) en kortsluiting komt zelden voor. Vanwege de lage kosten en hoge betrouwbaarheid worden cementweerstanden tot op de dag van vandaag nog steeds veel gebruikt in consumenten- en industriële elektronische producten. In aanvulling,RST Elektrischheeft ook andere soortenKeramische weerstanden. Kom gerust eens langs voor aankoop!
