Horizontale keramische weerstand

Basisontwerp

De horizontale keramische weerstand van RST Electric vertegenwoordigt een klassieke, zeer veelzijdige componentenfamilie die een balans biedt tussen belastbaarheid, betrouwbaarheid en kosteneffectiviteit. Deze keramische vermogensweerstand, ingekapseld in een rechthoekige keramische behuizing met axiale aansluitingen, is ontworpen voor montage door gaten op printplaten of chassismontage met behulp van beugels. Het materiaal van de behuizing – hittebestendig, vlamvertragend keramiek – biedt uitstekende thermische geleidbaarheid, elektrische isolatie en mechanische bescherming, waardoor de weerstand continu kan werken bij oppervlaktetemperaturen tot +200°C zonder verslechtering.

Interne elementtechnologieën en structurele kenmerken

Intern biedt de SQP-serie twee verschillende elementtechnologieën: draadgewonden constructie voor toepassingen die een hoog pulsvermogen en lage weerstandswaarden vereisen (tot 0,1 Ω), en metaalfilmconstructie voor toepassingen die minder ruis en hogere weerstandswaarden vereisen (tot 100 kΩ). Beide versies zijn ingekapseld met anorganisch silicavulmiddel, wat zorgt voor een efficiënte warmteoverdracht en weerstand tegen vocht en trillingen. De horizontale (axiale) kabelconfiguratie vereenvoudigt de PCB-indeling en het automatisch inbrengen, terwijl de platte, rechthoekige vorm zorgt voor een stabiele montage en duidelijke markering voor gemakkelijke identificatie.

Kwaliteitsvalidatie en productie-expertise

Elke eenheid ondergaat een strenge kwaliteitsvalidatie. Testen op soldeerbaarheid garanderen een dekking van >90% onder 260±5°C gedurende 2 seconden. De diëlektrische weerstand wordt gedurende 5 seconden bij 500VAC gecontroleerd zonder storing. De temperatuurcoëfficiënt blijft binnen ≤ ±300 ppm/°C. Temperatuurwisselingen van -55°C tot +200°C (3 cycli) bevestigen de mechanische integriteit, terwijl duurzaamheidstesten bij nominale spanning gedurende 1000 uur stabiliteit op lange termijn garanderen. Overbelastingstests bij 5× of 10× nominaal vermogen (afhankelijk van het elementtype) verifiëren de pulscapaciteit. Als vertrouwde fabrikant van horizontale keramische weerstanden in China combineert RST Electric meer dan 10 jaar expertise op het gebied van weerstandstechniek met precisieproductie om componenten te leveren die voldoen aan de veeleisende eisen van moderne elektronica.

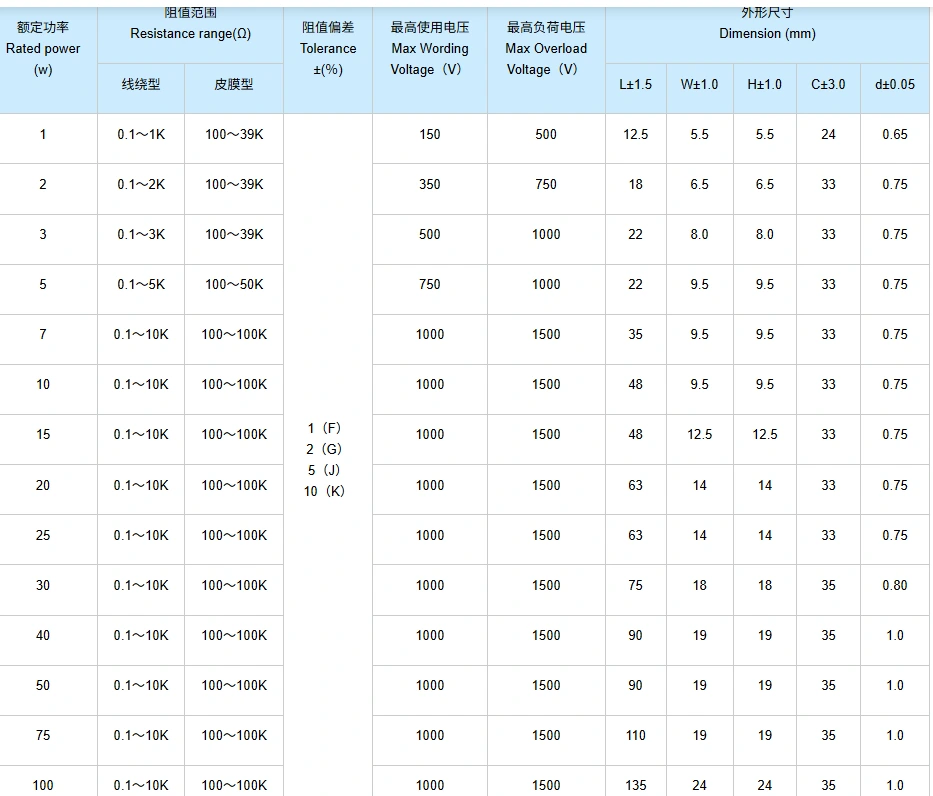

Technische specificatie

Producteigenschappen

1. Groot vermogensbereik – Van 1 W tot 100 W in een enkele serie, voor diverse toepassingen, van kleine signaalcircuits tot belastingen met hoog vermogen.

2. Dual Element-technologie – Draadgewonden optie voor lage weerstand en hoge pulscapaciteit; metaalfilmoptie voor laag geluidsniveau en hoge weerstand.

3. Vlamvertragende keramische behuizing - Ingekapseld in anorganisch silicavulmiddel in een keramische behuizing, voor uitstekende warmteafvoer, elektrische isolatie en mechanische bescherming.

4. Werking bij hoge temperaturen – Continue werking tot een oppervlaktetemperatuur van +200°C met lineaire reductie voor veilig gebruik.

5. Precisietoleranties – Beschikbaar van ±1% tot ±10% om te voldoen aan strakke circuitvereisten of kostengevoelige ontwerpen.

6. Robuuste eindsterkte - 10N trektest zorgt voor betrouwbare montage door gaten en integriteit van de soldeerverbinding.

7. Rigoureuze kwaliteitsvalidatie – 100% testen van soldeerbaarheid, diëlektrische sterkte en uithoudingsvermogen zorgt voor betrouwbaarheid in het veld.

8. Lage TCR – ≤ ±300 ppm/°C garandeert stabiele weerstandswaarden over het hele bedrijfstemperatuurbereik.

9. Uitstekende vochtbestendigheid – Vochtige hittetests bij 40 ° C / 95% RH gedurende 96 uur bevestigen de prestaties in vochtige omgevingen.

10. Gestandaardiseerde vormfactor – Consistente afmetingen voor alle vermogensklassen vereenvoudigen de PCB-indeling en de automatische installatie van invoegapparatuur.

Producttoepassingen

Tekening en afmetingen

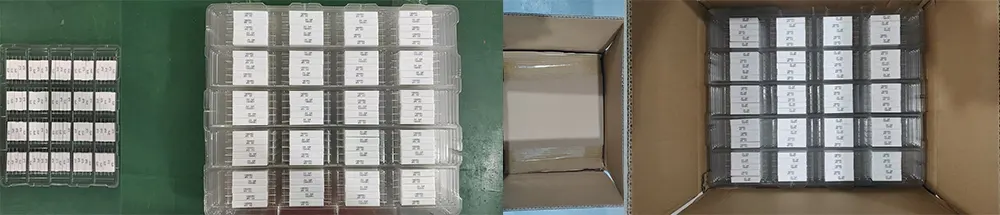

Pakket en verzending

RST Electric zorgt voor een veilige levering van elke horizontale keramische weerstand:

● Bulkverpakking: weerstanden worden verpakt in antistatische plastic zakken en vervolgens in golfkartonnen dozen met schuimvulling geplaatst om verbuiging van het lood en keramische schade te voorkomen.

● Kabelbescherming: Kabels worden recht gehouden en beschermd met eindkappen of schuimstrips.

● Documentatie: Paklijsten en inspectiecertificaten worden bij elke zending meegeleverd.

● Vrachtopties: Expresskoerier (DHL/FedEx/UPS) voor kleine hoeveelheden, luchtvracht voor middelgrote volumes, zeevracht voor bulkbestellingen.

Alle eenheden ondergaan 100% elektrische tests en visuele inspectie voordat ze worden verpakt om er zeker van te zijn dat ze voldoen aan de gespecificeerde weerstandswaarden en cosmetische normen.
