Radiale cementweerstand

Wat maakt de radiale cementweerstand zo bijzonder in compacte toepassingen met hoog vermogen?

De Radial Cement Resistor van RST Electric overbrugt de kloof tussen op PCB's gemonteerde vermogensweerstanden en grotere op een chassis gemonteerde eenheden, en biedt een compacte maar thermisch efficiënte oplossing voor toepassingen die een hoge vermogensdissipatie vereisen in beperkte ruimtes. In tegenstelling tot standaard axiale of radiale weerstanden die uitsluitend afhankelijk zijn van PCB-sporen en omgevingslucht voor koeling, bevat deze chassisgemonteerde weerstand robuuste metalen beugels die directe bevestiging aan een koellichaam of metalen apparatuurchassis mogelijk maken, waardoor de warmteoverdracht dramatisch wordt verbeterd en een duurzame werking met hoog vermogen mogelijk wordt gemaakt.

Hoe is de krachtige cementweerstand gebouwd voor thermische en mechanische betrouwbaarheid?

Bij de constructie van deze High Power Cement Resistor wordt prioriteit gegeven aan thermische geleidbaarheid en mechanische stabiliteit. Het weerstandselement – ​​verkrijgbaar in draadgewonden configuratie voor toepassingen met lage weerstand en hoge pulsatie (tot 0,1 Ω) of metaalfilm voor vereisten met laag geluidsniveau en hoge weerstand (tot 100 kΩ) – is ingekapseld in een anorganisch silicavulmiddel en gehuisvest in een vlamvertragende keramische behuizing. Het unieke SQHG-ontwerp is voorzien van zowel radiale kabels voor elektrische aansluiting als geïntegreerde montagebeugels met voorgeboorde gaten (doorgaans 4,0 mm diameter) voor schroef- of boutbevestiging. Deze dubbele verbindingsmethode garandeert zowel elektrische integriteit als mechanische veiligheid, zelfs in omgevingen met veel trillingen. De oriëntatie van de behuizing is horizontaal, met de lange as van de weerstand evenwijdig aan het montageoppervlak, waardoor het hoogteprofiel wordt geminimaliseerd en het contactoppervlak voor warmteoverdracht wordt gemaximaliseerd.

Welke strenge tests bevestigen de duurzaamheid van de weerstand in industriële omgevingen?

Elke eenheid ondergaat een strenge kwaliteitsvalidatie. Testen op soldeerbaarheid garanderen een dekking van >90% onder 260±5°C gedurende 2 seconden. De diëlektrische weerstand wordt gedurende 5 seconden bij 500VAC gecontroleerd zonder storing. De temperatuurcoëfficiënt wordt gehandhaafd op ≤ ±250 ppm/°C. Temperatuurschommelingen van -55°C tot +200°C bevestigen de structurele integriteit, terwijl duurzaamheidstesten bij nominale spanning gedurende 1000 uur de betrouwbaarheid op lange termijn valideren. Overbelastingstests bij 10× nominaal vermogen (draadgewonden) of 5× nominaal vermogen (metaalfilm) bevestigen het pulsvermogen. Als vertrouwde fabrikant van radiale cementweerstanden in China combineert RST Electric meer dan 10 jaar expertise op het gebied van vermogensweerstanden met precisieproductie om componenten te leveren die robuust thermisch beheer bieden in industriële en commerciële apparatuur.

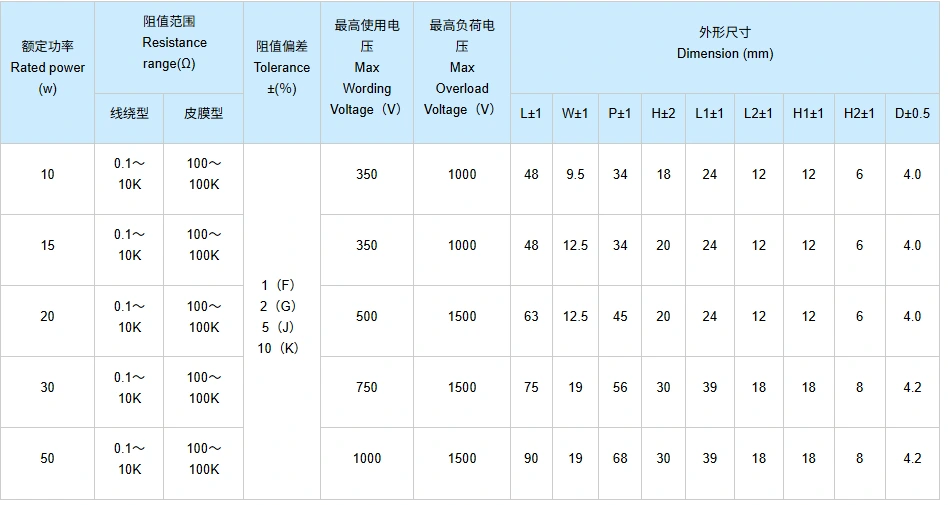

Technische specificatie

Wat zijn de voordelen van dit product?

1. Geïntegreerde montagebeugels – Ingebouwde metalen beugels met voorgeboorde gaten (4,0–4,2 mm) maken een veilige bevestiging aan het chassis of koellichamen mogelijk, waardoor de thermische overdracht wordt gemaximaliseerd.

2. Hoge vermogensdichtheid – Tot 50 W in een compact rechthoekig pakket, ideaal voor toepassingen waarbij de bordruimte beperkt is, maar de vereisten voor vermogensdissipatie hoog zijn.

3. Dubbele elektrische en mechanische aansluiting – Radiale kabels zorgen voor soldeerverbindingen, terwijl beugels mechanische ondersteuning bieden, waardoor de spanning op PCB-soldeerverbindingen wordt verminderd.

4. Verbeterde temperatuurcoëfficiënt – ≤ ±250 ppm/°C zorgt voor stabiele weerstandswaarden over het volledige bedrijfstemperatuurbereik.

5. Vlamvertragende keramische behuizing – ingekapseld in anorganisch silicavulmiddel in een keramische behuizing voor uitstekende warmteafvoer, elektrische isolatie en mechanische bescherming.

6. Breed weerstandsbereik – Draadgewonden versie tot 0,1 Ω voor detectie van hoge stromen; metaalfilmversie tot 100 kΩ voor spanningsverdeling.

7. Werking bij hoge temperaturen – Continue werking tot +200°C behuizingstemperatuur met lineaire reductie.

8. Precisietoleranties – Beschikbaar van ±1% tot ±10% om te voldoen aan krappe circuitvereisten of kostengevoelige ontwerpen.

9.Robuuste constructie – Bestand tegen trillingen (50 m/s²) en temperatuurwisselingen (-55°C tot +200°C) zonder prestatieverlies.

10. Uitgebreide kwaliteitsvalidatie – 100% testen van soldeerbaarheid, diëlektrische sterkte en uithoudingsvermogen volgens IEC 60115-normen.

Producttoepassingen

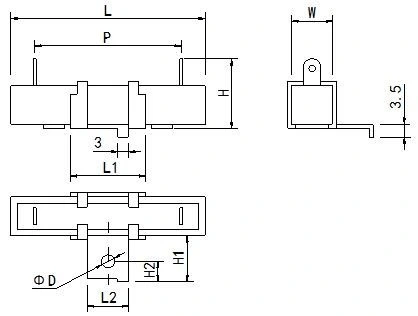

Tekening en afmetingen

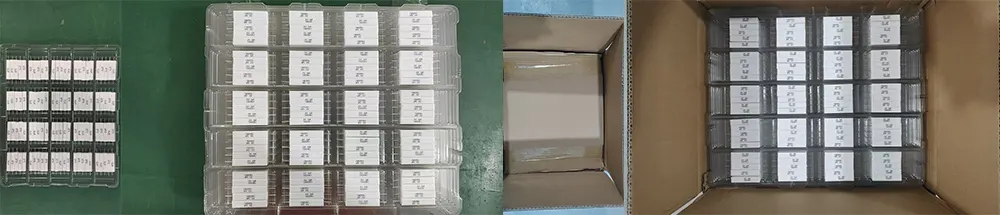

Pakket en verzending

RST Electric zorgt voor een veilige levering van elke radiale cementweerstand:

We hechten veel belang aan de transportveiligheid van elke keramische weerstand. Vóór de levering bieden we op maat gemaakte verpakkingsoplossingen op basis van de ordergrootte om de integriteit van de producten gedurende het hele proces te garanderen.

Voor reguliere bestellingen wordt een onafhankelijk verpakkingsproces toegepast: elke weerstand wordt eerst volledig bedekt met statische elektrische isolatiefilm en vervolgens in een onafhankelijke doos geplaatst om voldoende bescherming te bieden aan het keramische lichaam en de ondersteunende structuur. Voor grootschalige aankopen wordt golfkarton gebruikt voor de verpakking van hele dozen, met schuimschotten aan de binnenkant om het buigen van de pennen effectief te voorkomen en vervorming te ondersteunen, waardoor de nauwkeurigheid van de installatie wordt gegarandeerd.

Voor belangrijke onderdelen zoals pennen en steunen vullen we bovendien schuimkussentjes ter versteviging, zodat ze tijdens het transport recht blijven en de daaropvolgende installatie niet beïnvloeden. Elke verzending van goederen gaat vergezeld van een paklijst en inspectiecertificaat, waardoor een snelle acceptatie en archivering door klanten wordt vergemakkelijkt.

De bezorgmethode is flexibel en kan worden aangepast aan de inkoopschaal: kleine batches kunnen kiezen voor internationale expresbezorgdiensten zoals DHL/FedEx/UPS; middelgrote batches zijn geschikt voor luchttransport; grootschalige bestellingen worden over zee vervoerd, waarbij kosten en tijdigheid in evenwicht zijn.

Voordat alle keramische weerstanden worden verpakt, worden 100% elektrische tests en uiterlijkinspecties uitgevoerd om ervoor te zorgen dat aan de kernindicatoren, zoals weerstandswaarden, nauwkeurig wordt voldaan. Het uiterlijk van het product wordt strikt gecontroleerd om te voldoen aan de aangepaste normen, zodat wordt gegarandeerd dat de geleverde producten volledig voldoen aan de gebruiks- en nalevingsvereisten.
