De SMD Current Sense Resistor is een op het oppervlak gemonteerde (SMD) precisieweerstand met lage weerstand, vervaardigd met behulp van legeringsweerstandstechnologie of een dikfilmproces. Het is geschikt voor geautomatiseerde opbouwproductie en is de voorkeursoplossing voor stroomdetectie in de huidige consumentenelektronica, lithiumbatterijbeschermingsborden (BMS), elektrisch gereedschap, drones, laptops, servervoedingen en andere producten. Vergeleken met het plug-in-type heeft de bemonsteringsweerstand voor opbouwmontage voordelen zoals een klein formaat, een laag gewicht, geen loodinductie, geschiktheid voor hoge frequentie, goede consistentie en een hoge productie-efficiëntie.RST Elektrischbiedt ook verschillende soorten aanStroomdetectieweerstanden. Kom gerust eens langs voor aankoop!

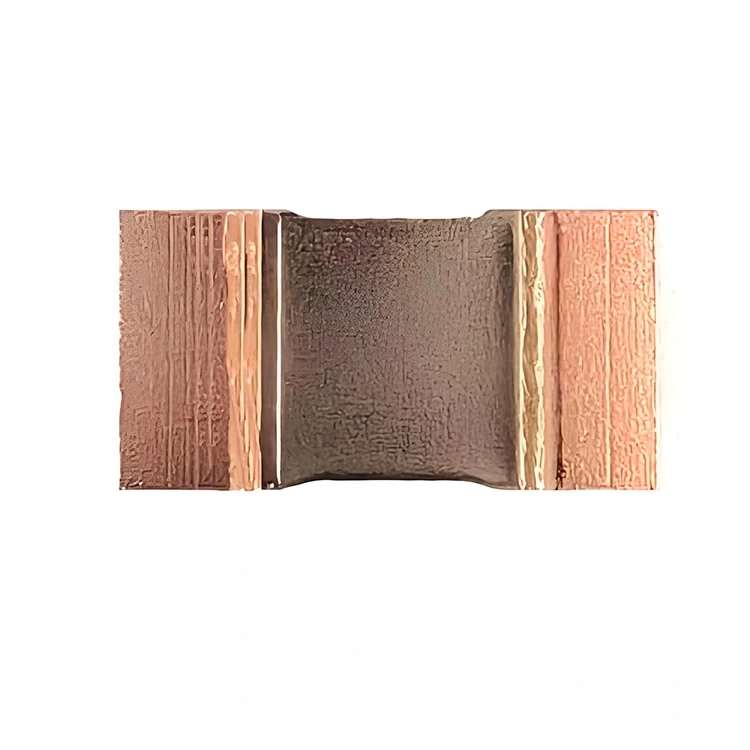

Legeringsweerstanden (metalen strip of metaalfolie) worden gemaakt door legeringsmaterialen zoals mangaan-koper, nikkel-koper of ijzer-chroom-aluminium in platte vormen te stempelen. De twee uiteinden worden gelast of rechtstreeks tot aansluitelektroden gevormd, waarna een beschermende laag wordt aangebracht. Dit type structuur heeft een extreem lage weerstand (0,2 mΩ tot 10 mΩ), extreem lage temperatuurafwijking (±20 tot ±50 ppm/℃) en een hoge vermogensdichtheid (zoals 2512-pakketten 2W tot 5W kunnen bereiken). Op het oppervlak gemonteerde bemonsteringsweerstanden met dikke film maken gebruik van gedrukte weerstandspasta op een keramisch substraat, maar hun temperatuurafwijking en stabiliteit op lange termijn zijn niet zo goed als weerstanden van legeringen. Daarom worden legeringstypen vaker gebruikt in toepassingen met hoge precisie. Veel voorkomende pakketformaten zijn 0805, 1206, 2010, 2512, 2726, 2728, enz. Hoe groter het getal, hoe groter het vermogen. Een nauwkeurigheid van ±1% is standaard, terwijl ±0,5% en ±0,1% worden gebruikt voor uiterst nauwkeurig batterijbeheer. Op het oppervlak gemonteerde bemonsteringsweerstanden met vier aansluitingen (Kelvin) (zoals de 2728-verpakking) verbeteren de meetnauwkeurigheid verder en elimineren de invloed van contactweerstand op de aansluitelektroden.
Laadstroomdetectie van smartphones (in combinatie met snellaadprotocol), batterijmeting van TWS-oortelefoonoplaaddoos, overstroombeveiliging van batterijpakket van elektrisch gereedschap, stroomfeedback voor server-CPU-kernvoeding, stroommonitoring van drone-batterijvermogen, stroomdetectie van elke reeks batterijen in BMS, enz. Belangrijke punten voor het selecteren van SMD Current Sense Resistor:
1) De spanningsval die wordt gegenereerd door het product van de nominale stroom en de weerstandswaarde moet binnen het effectieve bereik van ADC liggen;
2) Vermogensreductiecurve: SMD-weerstanden vertrouwen op PCB-koperfolie voor warmteafvoer en vereisen voldoende pads en koperfolieoppervlak;
3) Inductantie: voor schakelstroomdetectie op MHz-niveau is de inductantie van legeringsweerstanden gewoonlijk lager dan 2 nH, terwijl dikkefilmweerstanden een iets hogere inductantie hebben;
4) Thermo-elektrisch effect: voor microstroomdetectie (zoals mAh-niveau) zal het thermo-elektrische effect op het verbindingspunt van de koperlegering geen drift veroorzaken en moeten materialen met een laag thermo-elektrisch effect worden geselecteerd.
