Kale legering stroomdetectieweerstand

De Bare Alloy Current Sense Resistor van RST Electric vertegenwoordigt het allernieuwste op het gebied van nauwkeurige stroomdetectietechnologie. Deze Surface Mount Shunt is ontworpen voor toepassingen waarbij de ruimte op het bord beperkt is en de meetnauwkeurigheid van het grootste belang is. Hij maakt gebruik van een geavanceerd elektronenstraallasproces om een ​​weerstandselement van een zeer stabiele legering te verbinden met puur koperen elektroden. Deze volledig metalen constructie elimineert de parasitaire inductie en thermische EMF die gebruikelijk zijn bij conventionele dikkefilm- of draadgewonden shunts, waardoor snelle, nauwkeurige stroomdetectie in hoogfrequente circuits mogelijk wordt.

Kernmateriaal

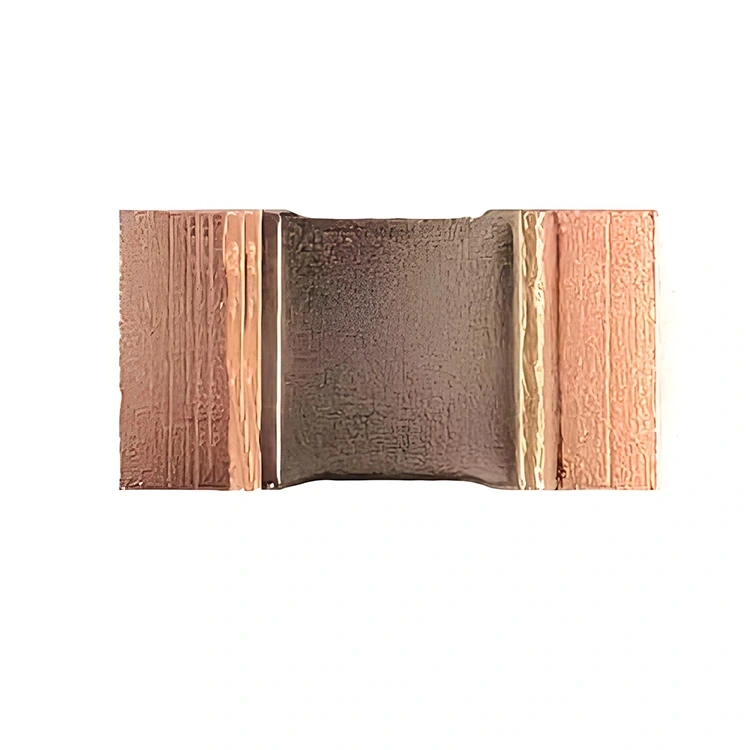

De kern van deze laagohmige weerstand is een precisie-legeringselement dat verkrijgbaar is in drie materiaalopties: Manganine (CuMn) voor toepassingen met lage TCR, Karma (NiCr) voor superieure stabiliteit, en FeCrAl (ijzer-chroom-aluminium) voor omgevingen met hoge temperaturen. Het element is met een elektronenstraal aan de uiteinden van puur koper gelast, waardoor een monolithische structuur ontstaat met minimale contactweerstand en uitzonderlijke mechanische sterkte. Het resultaat is een weerstand die bestand is tegen hoge stootstromen, thermische cycli en langdurige veroudering zonder drift.

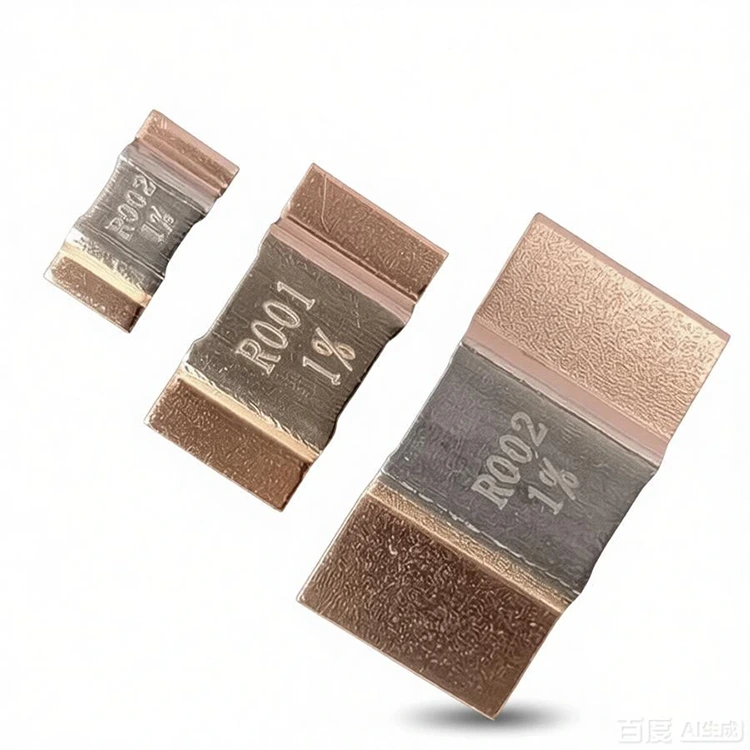

De WSN-serie is verkrijgbaar in vier standaard voetafdrukken voor opbouwmontage:

● 2512 (6,4×3,2 mm) – 3W vermogen, ideaal voor compacte eindtrappen

● 3920 (10×5,2 mm) – 5W vermogen, geoptimaliseerd voor automobiel- en industriële toepassingen

● 5930 (15×7,2 mm) – 7W vermogen, voor stroomrails en batterijpakketten met hoge stroomsterkte

● 2726 (6,95×6,6 mm) – 5W vermogen, uniek vierkant formaat met laag profiel voor compacte lay-outs

Weerstandswaarden variëren van toonaangevende 0,1 mΩ tot 5 mΩ, met toleranties zo strak als ±0,5% en TCR zo laag als ±100 ppm/°C (manganine). Elke unit ondergaat strenge betrouwbaarheidstests volgens de AEC-Q200-normen, waaronder temperatuurwisselingen, opslag bij hoge temperaturen, levensduur van de belasting en blootstelling aan vochtige hitte.

Als vertrouwde fabrikant van Bare Alloy Current Sense Resistors in China combineert RST Electric meer dan 10 jaar precisieweerstandstechniek met geavanceerde productietechnieken om componenten te leveren die voldoen aan de meest veeleisende eisen van automobiel-, industriële en hernieuwbare energietoepassingen.

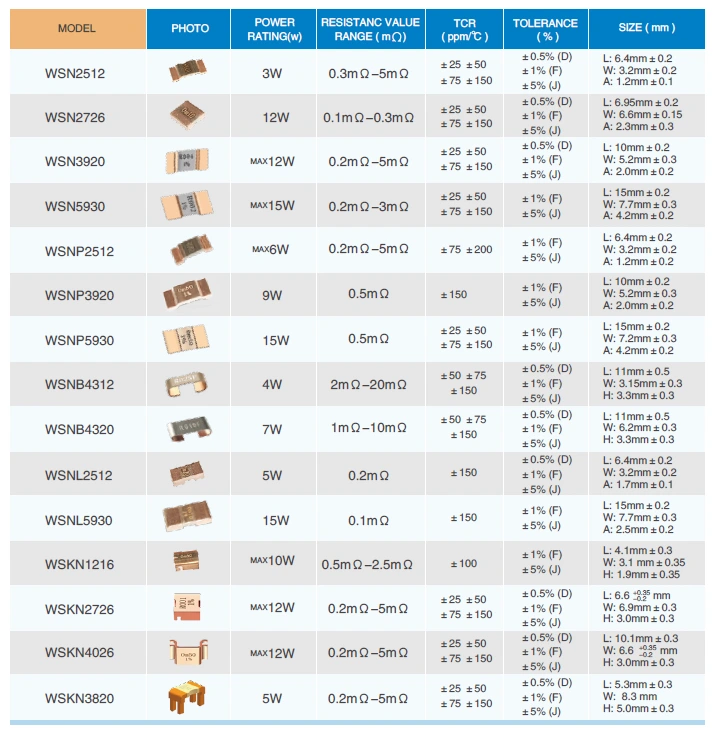

Technische specificatie

Producteigenschappen

1. Elektronenbundelgelaste constructie - Monolithische legering-naar-koperlas elimineert contactweerstand en zorgt voor uitzonderlijke mechanische sterkte en stabiliteit op lange termijn.

2. Ultra-lage weerstand tot 0,1 mΩ – Maakt nauwkeurige meting van honderden ampères mogelijk met minimaal vermogensverlies en spanningsverlies.

3. Extreem lage inductantie (0,5 nH – 5 nH) – Bijna nul parasitaire inductantie maakt gebruik in hoogfrequente schakelcircuits (tot enkele MHz) mogelijk zonder signaalvervorming.

4. Zeer lage thermo-elektrische EMF (<1 µV/°C) – Minimaliseert meetfouten veroorzaakt door temperatuurgradiënten over de weerstand, cruciaal voor nauwkeurige stroommeting.

5. Meerdere legeringsopties – Kies Manganine (lage TCR), Karma (hoge stabiliteit) of FeCrAl (hoge temperatuur) om de prestaties voor specifieke toepassingen te optimaliseren.

6. Industriestandaard SMD-voetafdrukken – Verkrijgbaar in de maten 2512, 3920, 5930 en 2726, compatibel met geautomatiseerde assemblageprocessen.

7. Hoge vermogensdichtheid – Tot 7 W in een compact 5930-pakket, ideaal voor voedingsmodules en batterijpakketten met beperkte ruimte.

8. Precisietoleranties – ±0,5% beschikbaar voor zeer nauwkeurige stroommetingen in GBS voor auto's en industriële aandrijvingen.

9. Volledig metalen structuur – Geen keramisch substraat of dikke filmmaterialen zorgt voor superieure pulsverwerking en thermische geleidbaarheid.

Producttoepassingen

Tekening en afmetingen

Pakket en verzending

RST Electric garandeert een veilige levering van elke Bare Alloy Current Sense Resistor:

● Tape- en haspelverpakking: Alle weerstanden uit de WSN-serie worden geleverd op 7-inch of 13-inch haspels (aantal per haspel: 4000 voor 2512, 2000 voor 3920/5930, 1000 voor 2726), compatibel met geautomatiseerde pick-and-place montage.

● Bulkverpakking: op aanvraag beschikbaar voor prototyping of productie in kleine volumes.

● Vochtgevoeligheid: Deze weerstanden zijn geclassificeerd als MSL 1 (onbeperkte houdbaarheid) en vereisen geen speciale behandeling voor vocht.

● Documentatie: Paklijsten, inspectiecertificaten en materiaalverklaringen worden bij elke zending meegeleverd.

● Vrachtopties: Expresskoerier (DHL/FedEx/UPS) voor kleine hoeveelheden, luchtvracht voor middelgrote volumes, zeevracht voor bulkbestellingen.

Veelgestelde vragen

1.V: Wat zijn de voordelen van het kiezen van RST Electric?

A: We zijn al meer dan 10 jaar nauw betrokken bij het veld Bare Alloy Current Sense Resistor. Wij zijn een gecertificeerde fabrikant met volledige controle over de legeringskeuze, het elektronenstraallassen en de testprocessen. Er zijn geen tussenstappen. De fabriek levert producten rechtstreeks tegen een hoge kosteneffectieve prijs. We beschikken over een ISO 9001-gecertificeerde productiebasis en speciale productielijnen. Elk product ondergaat 100% elektrische tests en de monsters voldoen aan de AEC-Q200 betrouwbaarheidstests van autokwaliteit. De kwaliteit is stabiel en controleerbaar en kan zich nauwkeurig aanpassen aan veeleisende scenario's zoals automobiel- en industriële toepassingen.

2. Vraag: Welke maatwerkdiensten biedt uw bedrijf aan?

A: We bieden uitgebreide maatwerkdiensten in meerdere dimensies: de pakketgrootte ondersteunt standaardspecificaties zoals 2512 en 3920, evenals aangepaste formaten; het weerstandsbereik loopt van 0,1 mΩ tot 5 mΩ en speciale weerstandswaarden kunnen worden aangepast; de tolerantie kan zo laag zijn als ±0,1%, geschikt voor verschillende precisie-eisen; het materiaal kan mangaankoper, Kama, enz. zijn, of aangepaste legeringen; Tegelijkertijd wordt de TCR-optie van ±100 tot ±750 ppm/°C ondersteund en kan de eindcoating naar wens worden geselecteerd als puur tin, tin-lood of vergulden.

3. Vraag: Wat zijn de kwaliteitsgaranties?

A: Elke Bare Alloy Current Sense Resistor die we produceren, ondergaat 100% elektrische tests, met de nadruk op het controleren van kernparameters zoals weerstandswaarde en tolerantie. Monsters worden ook getest volgens de AEC-Q200-norm, inclusief temperatuurwisselingen, levensduur van de belasting, opslag bij hoge temperaturen en vochtigheidstests, die volledig voldoen aan de prestatie-eisen voor automobieltoepassingen. We beschikken over een ISO 9001-gecertificeerd productiesysteem en een professioneel technisch team dat zich toelegt op stroomdetectieoplossingen van autokwaliteit, waardoor de stabiliteit en betrouwbaarheid van de producten op de lange termijn worden gegarandeerd.

4. Vraag: Wat zijn de levertijd, verzendmethoden en after-sales garanties?

A: De levertijd is flexibel. Voor producten van standaardformaat duurt het 10-15 werkdagen; voor op maat gemaakte producten duurt het 15-25 werkdagen. De verzendmethode kan worden gekozen op basis van het aankoopaantal. Voor kleine batches kan gebruik worden gemaakt van internationale koeriersdiensten zoals DHL; voor middelgrote batches kan luchtvracht worden toegepast; voor grote partijen kan gebruik worden gemaakt van zeevracht. After-sales biedt een garantie van 12 maanden. Foutdiagnose op afstand en levering van reserveonderdelen zijn mogelijk. Volledige documenten zoals testrapporten en materiaalcertificaten kunnen bij de goederen worden geleverd. Tegelijkertijd wordt er tijdens het hele proces technische ondersteuning voor productintegratie geboden om een ​​zorgeloze aankoopervaring te garanderen.
