Through Hole Current Sense Resistor is een weerstand met lage weerstand en hoge precisie, ontworpen voor stroomdetectie. Het wordt door gaten geïnstalleerd en in serie geschakeld in het stroomvoerende circuit. Met behulp van de wet van Ohm wordt de stroom omgezet in een klein spanningssignaal (meestal variërend van enkele tientallen millivolts tot enkele honderden millivolts), dat vervolgens wordt verzameld en verwerkt door een operationele versterker of ADC om functies te bereiken zoals overstroombeveiliging, stroomfeedback en meting van de batterijcapaciteit. De plug-in-verpakking is vooral geschikt voor handmatige soldeer- of golfsoldeerprocessen en wordt vaak gebruikt in de ontwikkelingsfase of kleinschalige productie van vermogensmodules, motordrivers, batterijbeschermingsplaten, enz. BovendienRST Elektrischbiedt ook verschillende soorten aanStroomdetectieweerstanden. Kom gerust eens langs voor aankoop!
Het weerstandsbereik ligt doorgaans tussen 0,5 mΩ en 100 mΩ, met nauwkeurigheidsgraden van ±1%, ±2% en ±5%. De vereiste voor de temperatuurcoëfficiënt (TCR) is streng, meestal ≤ ±50ppm/℃, en voor hoogwaardige producten kan deze oplopen tot ±20ppm/℃. Het vermogen varieert van 0,5 W tot 10 W. De gebruikte weerstandsmaterialen zijn mangaankoper-, nichroom- of nikkelkoperlegeringen, omdat ze ongevoelig zijn voor temperatuurveranderingen en een laag thermo-elektrisch potentieel hebben.

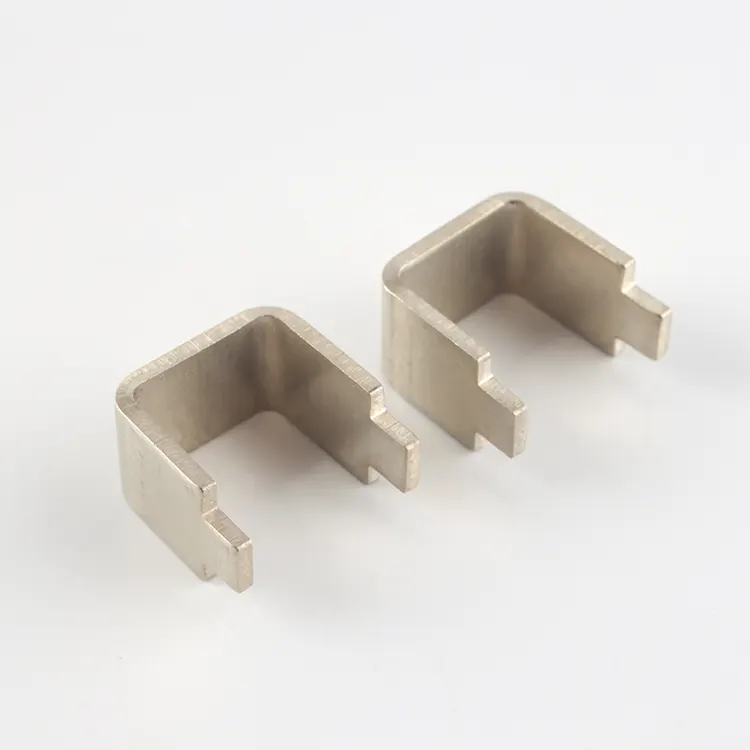

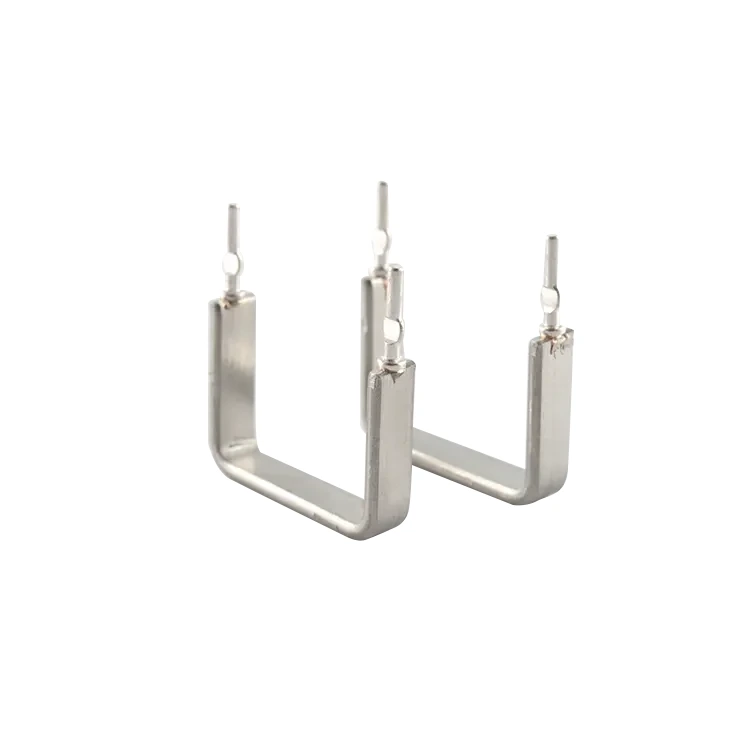

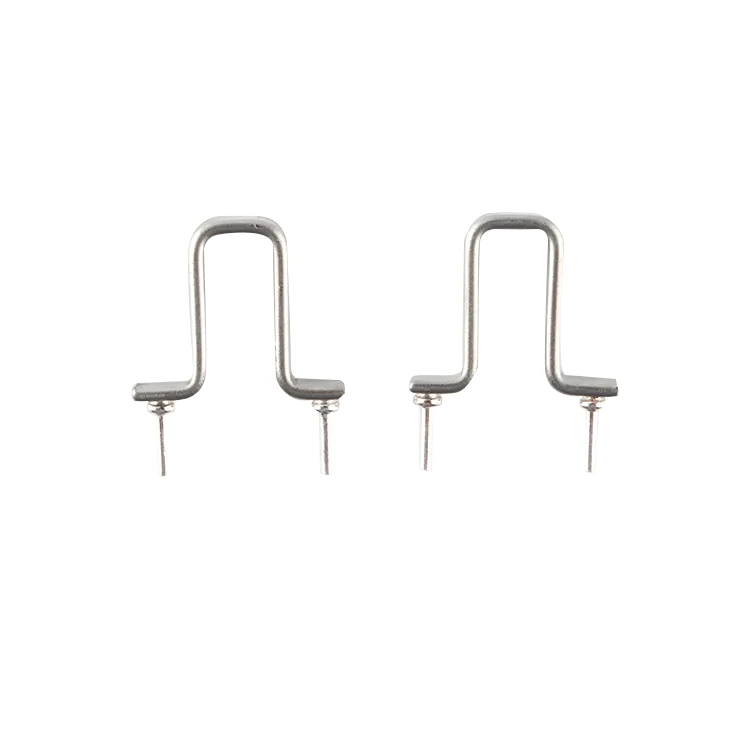

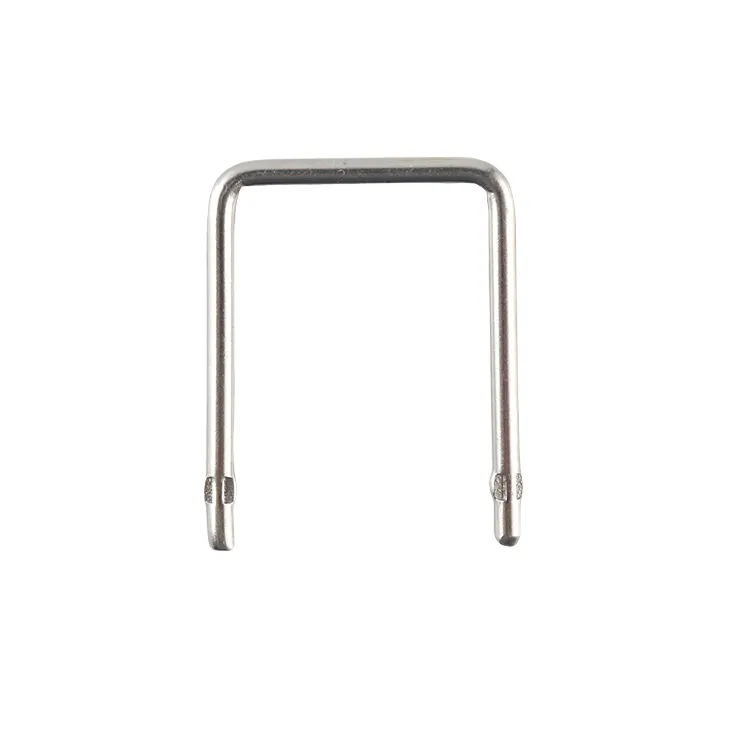

De gewone doorlopende stroomdetectieweerstand wordt geleverd in de vorm "U", "M" of "voetvorm". Dat wil zeggen dat het weerstandslichaam aan beide uiteinden platte pinnen heeft, die in de gaten van de printplaat kunnen worden gestoken en kunnen worden gesoldeerd. Er zijn ook plugweerstanden met een Kelvin-verbindingsstructuur met vier aansluitingen, die de meetfouten veroorzaakt door pincontactweerstand en loodweerstand kunnen elimineren en een hogere nauwkeurigheid hebben.
Fasestroombemonstering in de elektrische voertuigcontroller (door het detecteren van de spanningsval op de bronweerstand van de MOSFET); huidige modusregellus van de schakelende voeding; overstroombeveiliging voor beschermingskaart voor lithiumbatterijen; ingangsstroombewaking van UPS; uitgangsstroomdetectie van omvormer etc. Let bij het selecteren op de volgende punten:
1) Weerstandsselectie: bepaald op basis van de maximale detectiestroom en de volledige spanning van de ADC. Als de stroom bijvoorbeeld 50 A is en de volledige spanning van de ADC 75 mV is, dan is de weerstand 1,5 mΩ;
2) Vermogensberekening: P = I²R, er moet een marge van meer dan 50% worden gereserveerd;
3) Invloed op temperatuurstijging: bij hoge stroomsterkte zal de verwarming van de weerstand zelf weerstandsdrift veroorzaken, dus een lage TCR is cruciaal;
4) Kelvin-aansluiting: voor detectie groter dan 10A wordt het sterk aanbevolen om een bemonsteringsweerstand met vier aansluitingen te gebruiken om meetfouten te voorkomen.
