Shunt met lage weerstand

RST Electric is al meer dan 10 jaar actief op het gebied van shunts met lage weerstand. We hebben speciaal een Low Resistance Shunt ontwikkeld voor scenario's die een extreem hoge detectienauwkeurigheid en stabiliteit vereisen, zoals in de automobiel-, industriële en hernieuwbare energiesector. We hebben de problemen van onvoldoende nauwkeurigheid, slechte stabiliteit en gevoeligheid voor omgevingsfactoren bij traditionele shunts aangepakt bij het omgaan met scenario's met hoge stroomsterkte. Ons product is breed compatibel met batterijbeheersystemen (BMS), motoraansturingen, omvormers en hoogfrequente stroomconversieapparatuur. Het is het kernonderdeel dat de voorkeur geniet van talrijke mondiale leveranciers van auto-onderdelen en bedrijven op het gebied van energieopslag.

Producteigenschappen

Wij richten ons altijd op de kerneisen van de kopers. De Low Resistance Shunt maakt gebruik van een volledig metalen structuur en geavanceerde vacuüm-elektronenbundellastechnologie, waardoor nauwkeurige detectie van hoge stromen bij ultralage weerstand mogelijk is. Het heeft ook uitstekende corrosie- en trillingsbestendigheidseigenschappen, perfect geschikt voor zware werkomgevingen zoals motorcompartimenten in auto's en industriële apparatuur buitenshuis. Het voldoet volledig aan de RoHS- en REACH-milieunormen en u hoeft zich geen zorgen te maken over nalevingsrisico's.

Kernproces

We maken gebruik van vacuüm-elektronenstraallastechnologie, wat een van onze belangrijkste voordelen is die ons onderscheidt van gewone fabrikanten. In tegenstelling tot traditionele soldeerprocessen smelten we door middel van vacuüm-elektronenbundellassen naadloos weerstandscomponenten van uiterst nauwkeurige legeringen met puur koperen elektroden in één geïntegreerde structuur. Dit elimineert de invloed van contactweerstand bij de bron, waardoor de stabiliteit en mechanische integriteit van het product tijdens langdurig gebruik worden gegarandeerd.

Het gehele lasproces wordt voltooid in een vacuümomgeving, waardoor problemen zoals oxidatie en vervuiling door onzuiverheden tijdens het lasproces effectief worden vermeden. De lasverbindingen hebben een hoge sterkte en goede geleidbaarheid en zijn bestand tegen intense trillingen en temperatuurcycli. Ze zijn volledig compatibel met complexe werkomstandigheden, zoals het besturen van voertuigen en het bedienen van industriële apparatuur.

We hebben een compleet onafhankelijk productiesysteem, van legeringsselectie, vacuüm-elektronenbundellassen tot oppervlaktepassiveringsbehandeling en inspectie van het eindproduct. We controleren het hele proces onafhankelijk en elke stap wordt strikt gecontroleerd om ervoor te zorgen dat de laskwaliteit van elke shunt met lage weerstand consistent is en om detectieafwijkingen als gevolg van procesfouten te elimineren.

Technische specificatie

Elektrische en betrouwbaarheidsprestaties

Kernprestatievoordelen

(1) Ultralage weerstand en hoge nauwkeurigheid

Onze Low Resistance Shunt heeft een weerstandsbereik van 0,1 mΩ tot 0,667 mΩ en is in staat hoge stromen van 75 A tot 300 A nauwkeurig te detecteren. De overeenkomstige spanningsval op volledige schaal is 30 mV tot 75 mV. Het kan rechtstreeks communiceren met analoog-naar-digitaal-converters en operationele versterkers, zonder dat er extra adaptercomponenten nodig zijn. Dit verlaagt de apparatuurintegratiekosten voor kopers aanzienlijk. Daarnaast bieden we drie standaardtoleranties: ±0,5%, ±1% en ±5%. De ±0,5% zeer nauwkeurige versie kan voldoen aan scenario's met extreem hoge detectienauwkeurigheidseisen, zoals schatting van de batterijstatus (SoC), waarbij de minimale aanpasbare tolerantie zo laag is als ±0,25%. Het past zich volledig aan verschillende inkoopbehoeften aan.

(2) Lage temperatuurcoëfficiënt en breed temperatuuraanpassingsvermogen

Het kernonderdeel van het shuntapparaat is gemaakt van uiterst nauwkeurig gelegeerd materiaal, met een temperatuurcoëfficiënt van slechts 25 ppm/°C. Dit zorgt ervoor dat binnen het brede werktemperatuurbereik van -55°C tot +170°C de weerstandsdrift extreem klein is en de detectienauwkeurigheid altijd stabiel blijft. Tijdens daadwerkelijke productietests hebben we ontdekt dat dit shuntapparaat zelfs in extreme omgevingen, zoals hoge temperaturen in de motorruimte van een auto en lage temperaturen buiten, nog steeds uitstekende detectieprestaties kan behouden, zonder gegevensafwijkingen als gevolg van temperatuurveranderingen. Het lost het industriële pijnpunt van overmatige temperatuurafwijkingen van traditionele shunts volledig op, en is geschikt voor verschillende complexe temperatuurvariatiescenario's.

(3) Passiveringsbehandeling van volledig metaal

We hebben het shuntapparaat ontworpen met een volledig metalen structuur en het zuurwas- en passivatie-oppervlaktebehandelingsproces overgenomen. Na deze behandeling beschikt het shuntapparaat over een extreem sterke weerstand tegen sulfidatie, corrosie en veroudering en is het effectief bestand tegen omgevingsinvloeden zoals vochtigheid buitenshuis, industriële corrosieve gassen en uitlaatgassen van voertuigen. Dit verlengt de levensduur van het product aanzienlijk. Of het nu gaat om apparatuur voor duurzame energie buiten of om de zware omstandigheden in de motorruimte van een auto, dit shuntapparaat kan stabiel werken, waardoor de kosten van latere vervanging en onderhoud worden verlaagd en de koper wordt geholpen de totale gebruikskosten te verlagen.

(4) Ultralage inductie en lage thermische elektromotorische kracht

Voor scenario's zoals hoogfrequente stroomconversie en snelle detectie van transiënten hebben we de structuur van de shuntweerstand geoptimaliseerd om ervoor te zorgen dat de parasitaire inductie onder de 5 nH ligt, bijna nul. Dit ontwerp behoudt effectief de signaalintegriteit in hoogfrequente circuits en vermijdt meetfouten die worden veroorzaakt door een te hoge inductie in traditionele shunts. Bovendien minimaliseert de combinatie van zuivere koperen elektroden en een homogene materiaalstructuur het thermo-elektrische potentieel, waardoor de detectienauwkeurigheid verder wordt verbeterd. Dit ontwerp is bijzonder geschikt voor toepassingen met extreem hoge eisen aan signaalintegriteit, zoals hoogfrequente schakelcircuits en motoraandrijvingen.

(5) Vierdraads Kelvin-aansluiting

We hebben vierdraads Kelvin-aansluitklemmen op de shunt geïntegreerd, en via onafhankelijke spanningsdetectieklemmen elimineren we effectief de detectiefouten veroorzaakt door draadweerstand, waardoor een echte, uiterst nauwkeurige stroomdetectie wordt bereikt. Dit ontwerp vereist geen extra foutcompensatiecomponenten van de klanten, wat het integratieproces van de apparatuur vereenvoudigt en tegelijkertijd de stabiliteit van de detectienauwkeurigheid van de shunt garandeert tijdens langdurig gebruik. Het is met name geschikt voor scenario's zoals industriële besturing en batterijbeheer, waarbij strenge eisen worden gesteld aan detectiefouten.

(6) AEC-Q200 betrouwbaarheidscertificering

Elke Low Resistance Shunt heeft strikte AEC-Q200-betrouwbaarheidstests ondergaan, waaronder meerdere rigoureuze inspecties zoals temperatuurwisselingen, opslag bij hoge temperaturen, levensduur van de belasting en vochtigheids- en hittetests, om ervoor te zorgen dat de producten voldoen aan prestatienormen voor auto's en rechtstreeks kunnen worden toegepast op elektronische apparatuur in de auto-industrie. We staan ​​erop om voor elk product 100% elektrische tests uit te voeren, met de nadruk op het verifiëren van kernparameters zoals weerstand en tolerantie, en ook op het uitvoeren van bemonsteringsbetrouwbaarheidstests op batchproducten om de vrijgave van niet-gekwalificeerde producten te voorkomen, waardoor kopers stabiele en betrouwbare productgaranties krijgen.

Producttoepassingen

Verpakking en levering

We hechten veel belang aan de transportveiligheid van elke Low Resistance Shunt. We hebben een gedetailleerd verpakkings- en leveringsplan opgesteld om ervoor te zorgen dat de producten vanuit de fabriek intact bij de koper aankomen. Bij batchverpakking plaatsen we elke shunt in een met schuim gebufferde antistatische zak en plaatsen ze vervolgens gelijkmatig in golfkartonnen dozen. Dit voorkomt effectief dat de terminals beschadigd raken en dat de componenten tijdens transport vervormen.

Voor de huidige terminals en detectieterminals van de shunts gebruiken wij schuimafdekkingen of plakband ter bevestiging om ervoor te zorgen dat de terminals recht blijven en de latere installatie en het gebruik door de koper niet beïnvloeden. Wanneer elke partij goederen wordt verzonden, voegen we een paklijst en een inspectiecertificaat toe aan de goederen om de acceptatie en verificatie door de koper te vergemakkelijken. Tegelijkertijd leveren we volledige technische documenten om aan de nalevingsbeoordelingsvereisten te voldoen.

Wat betreft transportmethoden bieden wij flexibele mogelijkheden: kleine batchbestellingen worden vervoerd door internationale koeriersdiensten zoals DHL, FedEx en UPS, die snel zijn en ervoor zorgen dat de koper snel monsters of kleine batches goederen ontvangt; middelgrote batchbestellingen worden per vliegtuig vervoerd, waarbij tijdigheid en kosten in evenwicht zijn; grote batchbestellingen worden over zee vervoerd, waardoor de transportkosten aanzienlijk worden verlaagd en volledig kan worden aangepast aan verschillende aankoophoeveelheden. Daarnaast geven wij ook duidelijke bewaarsuggesties. We raden aan om de shunts op te slaan in een binnenomgeving met een temperatuur van 25 °C ± 5 °C, een relatieve vochtigheid van minder dan 70%, goede ventilatie en geen corrosieve gassen, om de levensduur van het product te verlengen wanneer het niet wordt gebruikt.

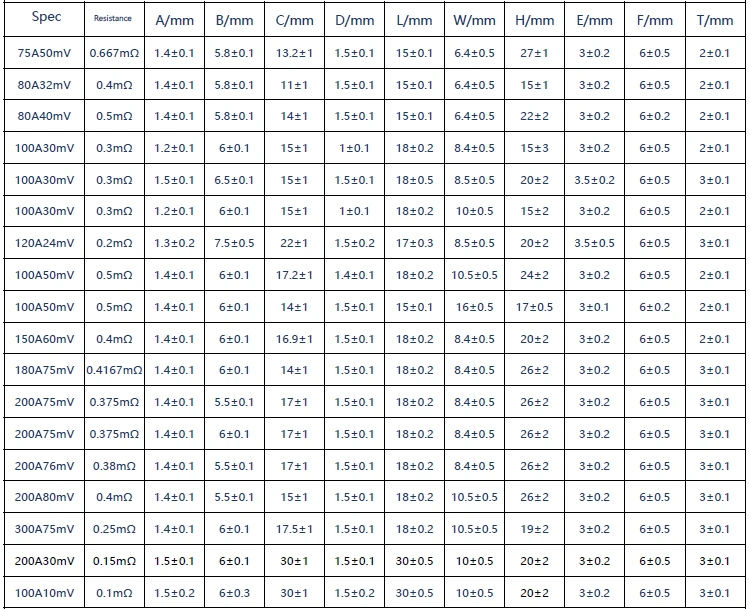

Tekening en afmetingen

Redenen om voor RST Electric te kiezen

(1) Rechtstreekse levering vanuit de bronfabriek

Wij zijn een wettelijk gecertificeerde fabrikant van Low Resistance Shunts in China en zijn al meer dan 10 jaar toegewijd aan dit vakgebied. We beschikken over een ISO 9001-gecertificeerde productiebasis en een exclusieve shuntproductielijn met hoge stroomsterkte. Wij controleren alle productieprocessen strikt onafhankelijk, zonder prijsstijgingen in tussenliggende fasen. Ons model voor directe levering in de fabriek stelt kopers in staat hoogwaardige shunts uit de FLU-serie aan te schaffen tegen redelijkere kosten, waardoor de aanschafwaarde voor de kosten aanzienlijk wordt verhoogd.

(2) Professionele teamondersteuning

We hebben een ervaren engineeringteam dat zich toelegt op het onderzoek en de ontwikkeling van huidige detectieoplossingen voor de automobiel- en industriële sector. We kunnen een productontwerp op maat en technische ondersteuning bieden op basis van de specifieke toepassingsscenario's van de kopers. Tegelijkertijd houden we ons strikt aan 100% elektrische tests (weerstand, tolerantie, TCR-bemonsteringsverificatie) en ondergaat elk product een strikte kwaliteitscontrole om stabiele en consistente prestaties te garanderen en te voldoen aan de batchproductievereisten van de kopers.

(3) Globale lay-out

Onze producten zijn geëxporteerd naar meer dan 40 landen, waaronder Duitsland, de Verenigde Staten, Japan, Zuid-Korea en Brazilië. Wij zijn een betrouwbare partner voor wereldwijde leveranciers van auto-onderdelen, fabrikanten van batterijbeheersystemen en industriële energiebedrijven. We hebben een rijke industriële ervaring opgebouwd op het gebied van ultra-lage weerstand en uiterst nauwkeurige detectie van hoge stromen. We zijn bekend met de industrienormen en nalevingsvereisten van verschillende landen en kunnen onze klanten producten en diensten leveren die voldoen aan de lokale normen.

(4) Verbeter de leverings- en after-salesservices

Wij bieden flexibele leveringstermijnen. Voor standaardspecificaties bedraagt ​​de levertijd 10-15 werkdagen. Voor maatwerkproducten bedraagt ​​de levertijd 15-25 werkdagen. Deze periodes kunnen flexibel worden aangepast aan het productieschema van de koper om ervoor te zorgen dat dit het productieplan van de koper niet beïnvloedt. Tegelijkertijd bieden wij een garantieservice van 12 maanden. Tijdens de garantieperiode kunnen foutdiagnose op afstand en levering van reserveonderdelen worden verleend. Professionele technische teams kunnen de koper helpen bij het voltooien van productintegratie en foutopsporing, en volledige bescherming bieden voor de aanschaf en het gebruik van de koper gedurende het hele proces.
