De Resistive Load Bank is een vermogenstestapparaat dat wordt gebruikt om pure resistieve belastingen te simuleren. De kernfunctie ervan is het evalueren van de uitgangskarakteristieken en stabiliteit van AC- of DC-stroombronnen (zoals generatoren, UPS, omvormers, transformatoren, spanningsstabiliserende voedingen, enz.) onder nominale belasting en overbelasting. Het bestaat uit meerdere groepen weerstandselementen en wordt bestuurd door contactors of thyristors voor stapsgewijze schakeling, waardoor een continue of stapsgewijze vermogensaanpassing mogelijk is. Omdat de spanning en stroom van een zuivere resistieve belasting in fase zijn en de arbeidsfactor dichtbij 1 ligt (doorgaans ≥ 0,99), worden de testresultaten niet beïnvloed door reactieve componenten en kunnen ze rechtstreeks het uitgangsvermogen van het actieve vermogen, de snelheid van de spanningsregeling, de frequentiestabiliteit, de golfvormvervorming en de actiedrempel voor de overbelastingsbeveiliging van de stroombron weerspiegelen.

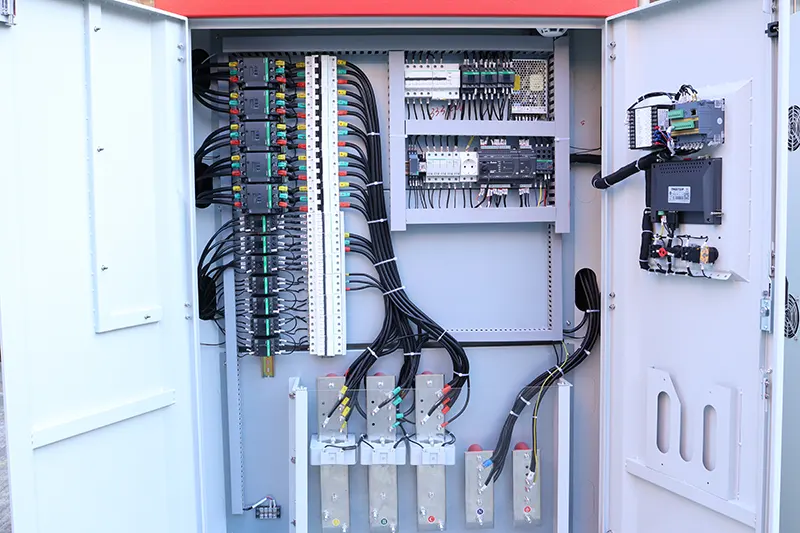

In het structurele ontwerp maakt de Resistive Load Bank doorgaans gebruik van weerstandsdraden van een nikkel-chroomlegering of roestvrijstalen gegolfde weerstanden als verwarmingselementen, gecombineerd met geforceerde luchtkoeling of natuurlijke koeling, en is uitgerust met een meerkanaals data-acquisitiesysteem, dat realtime gegevens kan weergeven, zoals spanning, stroom, actief vermogen, arbeidsfactor, looptijd en interne temperatuur.
Geavanceerde modellen hebben ook afstandsbediening, automatisch stapladen, genereren van testrapporten en beveiligingsfuncties tegen oververhitting, overstroom en kortsluiting. Het gebruikelijke vermogen varieert van enkele kilowatt tot enkele megawatt, en het spanningsbereik omvat AC 110V tot 35kV of DC 12V tot 1500V.
Verouderingstests in de fabriek en acceptatie ter plaatse van generatorsets, verificatie van het draagvermogen van back-upstroomvoorzieningen in datacenters, inbedrijfstelling van walstroomsystemen voor schepen, eilandbeschermingstests voor fotovoltaïsche omvormers en inspectie van de DC-uitgangskarakteristieken van laadpalen, enz.
Of het maximale laadvermogen het nominale vermogen van de geteste apparatuur dekt en een marge overlaat (aanbeveling: meer dan 1,2 keer), of het spanningsniveau compatibel is, of de bedieningsmodus handmatig of automatisch via touchscreen is, of deze over harmonische analyse of functies voor plotseling laden/ontladen beschikt, en of het beschermingsniveau (IP-niveau) geschikt is voor de omgeving ter plaatse (zoals buiten, het moet IP54 of hoger zijn).

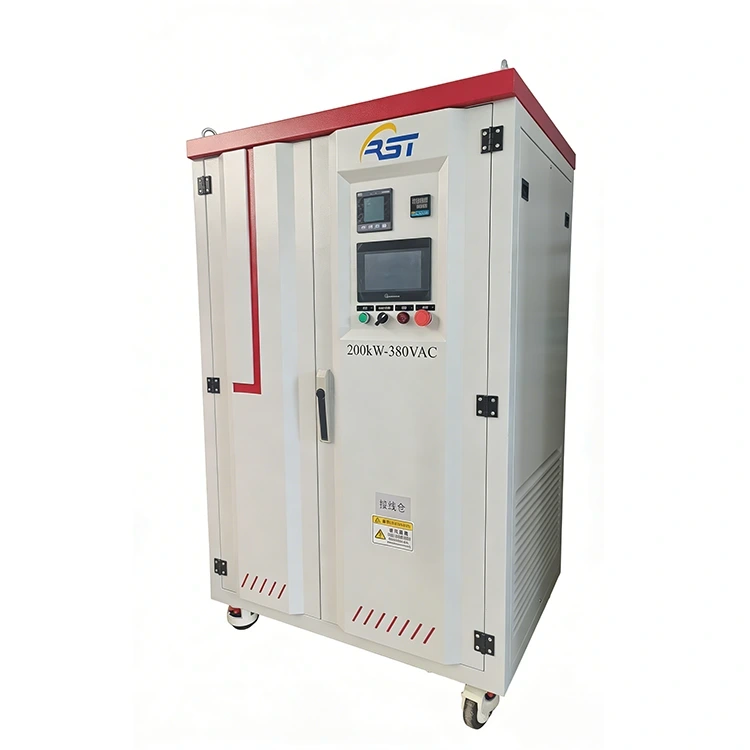

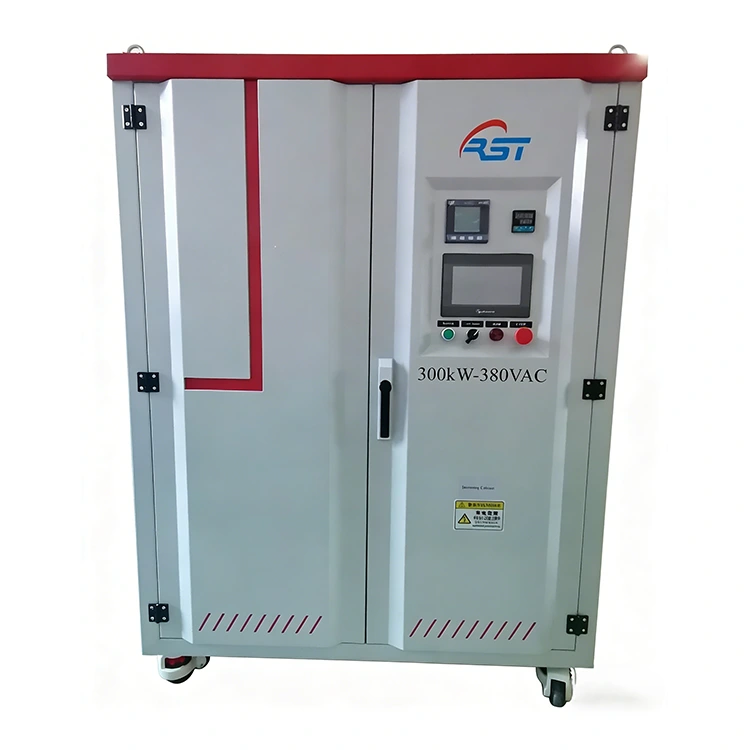

De Resistive Load Bank wordt vanwege zijn eenvoudige en betrouwbare eigenschappen vaak gebruikt als basistestapparaat. Het kan ook worden gecombineerd met inductoren en condensatoren om een samengestelde belastingskast te vormen, die wordt gebruikt voor complexere simulaties van de werkomstandigheden. In aanvulling,RST Elektrischbiedt ook een verscheidenheid aanBanken ladenin verschillende specificaties. Kom gerust langs, informeer of koop ze!
