Axiale draadgewonden weerstand van cement

Kernontwerp en toepassingsvoordeel

De Axial Cement Wirewound Resistor van RST Electric biedt een klassieke, beproefde oplossing voor toepassingen die een robuuste belastbaarheid vereisen in een standaard axiale draadconfiguratie. In tegenstelling tot weerstanden met radiale kabels of op het chassis gemonteerde weerstanden, beschikt deze Through-Hole Power Resistor over kabels die zich uitstrekken vanaf beide uiteinden van het rechthoekige keramische lichaam, waardoor deze horizontaal op PCB's kan worden gemonteerd of kan worden gebruikt met afstandhouders voor verhoogde koeling. Deze traditionele axiale oriëntatie vereenvoudigt de PCB-indeling, vergemakkelijkt het automatisch inbrengen en maakt eenvoudige vervanging mogelijk in buitendienstscenario's.

Structurele constructie en veelzijdig vermogensbereik

De constructie van deze keramische omhulde weerstand benadrukt de thermische prestaties en mechanische integriteit. Het weerstandselement – ​​verkrijgbaar in draadgewonden constructie voor een hoog pulsvermogen en lage weerstandswaarden (tot 0,1 Ω) of metaalfilm voor weinig ruis en hoge weerstandswaarden (tot 100 kΩ) – wordt nauwkeurig op een keramisch substraat gewikkeld of afgezet, vervolgens ingekapseld in een anorganisch silicavulmiddel en gehuisvest in een vlamvertragende keramische behuizing. Het rechthoekige profiel zorgt voor een stabiele plaatsing, terwijl de axiale leidingen een sterke soldeerverbinding bieden. De SQZ-serie omvat een breed vermogensbereik – van 5 W voor compacte voedingen tot 100 W voor industriële aandrijvingen – waardoor het een veelzijdige keuze is voor uiteenlopende toepassingen.

Uitgebreide kwaliteitsborging en productie-expertise

Elke eenheid ondergaat een uitgebreide kwaliteitsvalidatie. Testen op soldeerbaarheid garanderen een dekking van >90% onder 260±5°C gedurende 2 seconden. De diëlektrische weerstand wordt gedurende 5 seconden bij 500VAC gecontroleerd zonder storing. De temperatuurcoëfficiënt wordt gehandhaafd op ≤ ±250 ppm/°C. Temperatuurschommelingen van -55°C tot +200°C bevestigen de structurele integriteit, terwijl duurzaamheidstesten bij nominale spanning gedurende 1000 uur de betrouwbaarheid op lange termijn valideren. Overbelastingstests bij 10× nominaal vermogen (draadgewonden) of 5× nominaal vermogen (metaalfilm) bevestigen het pulsvermogen. Als vertrouwde fabrikant van axiale cementdraadweerstanden in China combineert RST Electric meer dan 10 jaar expertise op het gebied van de engineering van vermogensweerstanden met precisieproductie om componenten te leveren die betrouwbare prestaties bieden in zowel grootschalige productie als veldonderhoudsomgevingen.

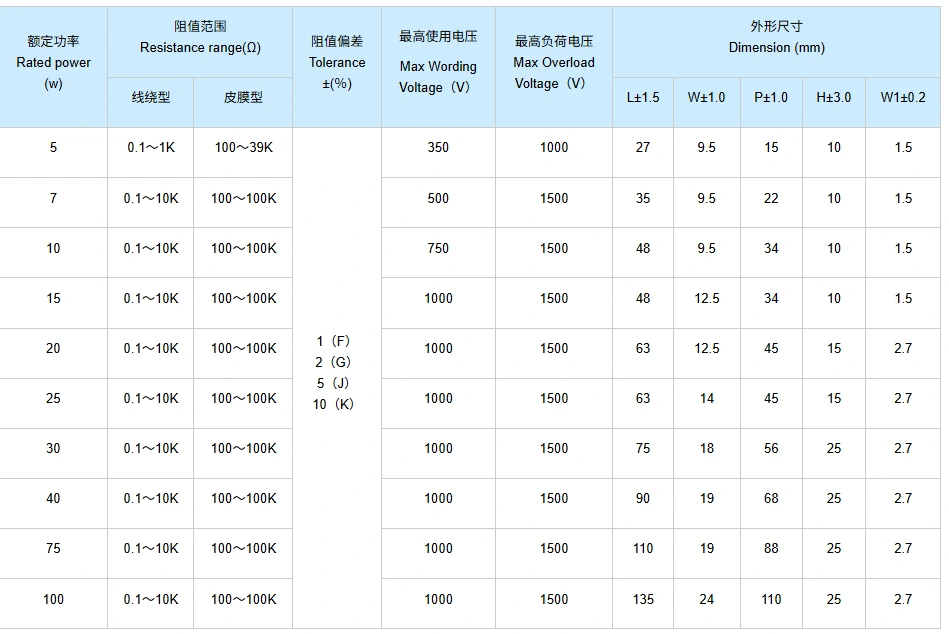

Technische specificatie

Productvoordelen

1. Standaard axiale kabelconfiguratie – Kabels komen uit beide uiteinden van het rechthoekige lichaam, waardoor PCB-montage door gaten, afstandsmontage of socket-gebaseerde installatie mogelijk is.

2. Groot vermogensbereik – Van 5 W tot 100 W in één serie, voor diverse toepassingen, van compacte voedingen tot industriële aandrijvingen.

3.Dual Element-technologie – Draadgewonden optie voor hoge pulscapaciteit (10× overbelasting) en lage weerstand (0,1Ω); metaalfilmoptie voor laag geluidsniveau en hoge weerstand (100 kΩ).

4.Vlamvertragende keramische behuizing – Ingekapseld in anorganisch silicavulmiddel in een keramische behuizing voor uitstekende warmteafvoer, elektrische isolatie en mechanische bescherming.

5. Werking bij hoge temperaturen – Continue werking tot een oppervlaktetemperatuur van +200°C met lineaire reductie voor veilig gebruik.

6. Lage temperatuurcoëfficiënt – ≤ ±250 ppm/°C zorgt voor stabiele weerstandswaarden over het volledige bedrijfstemperatuurbereik.

7. Precisietoleranties – Beschikbaar van ±1% tot ±10% om te voldoen aan strenge circuitvereisten of kostengevoelige ontwerpen.

8.Robuuste loodsterkte - 10N trektest zorgt voor betrouwbare montage door gaten en integriteit van de soldeerverbinding.

9. Uitgebreide kwaliteitsvalidatie – 100% testen van soldeerbaarheid, diëlektrische sterkte en uithoudingsvermogen volgens IEC 60115-normen.

10. Gestandaardiseerd pakket – Consistente afmetingen voor alle vermogensklassen vereenvoudigen de PCB-indeling en het voorraadbeheer.

Producttoepassingen

Tekening en afmetingen

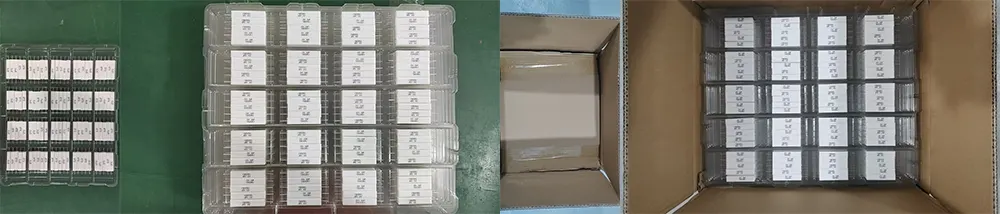

Pakket en verzending

RST Electric garandeert een veilige levering van elke axiale cementdraadweerstand:

● Bulkverpakking: weerstanden worden verpakt in antistatische plastic zakken met schuimvulling en vervolgens in golfkartonnen dozen geplaatst om verbuiging van het lood en keramische schade te voorkomen.

● Kabelbescherming: Axiale kabels worden recht gehouden met eindkappen of schuimstrips.

● Documentatie: Paklijsten en inspectiecertificaten worden bij elke zending meegeleverd.

● Vrachtopties: Expresskoerier (DHL/FedEx/UPS) voor kleine hoeveelheden, luchtvracht voor middelgrote volumes, zeevracht voor bulkbestellingen.

Alle eenheden ondergaan 100% elektrische tests en visuele inspectie voordat ze worden verpakt om er zeker van te zijn dat ze voldoen aan de gespecificeerde weerstandswaarden en cosmetische normen.

Wat betreft RST Electric

Als professionele fabrikant met meer dan tien jaar ervaring op weerstandsgebied richt RST Electric zich op het onderzoek en de productie van axiale cementdraadgewonden weerstanden. Met zijn volwassen technologische accumulatie is het een betrouwbare leverancier in de industrie geworden. We beschikken over volledig onafhankelijke productiemogelijkheden en voltooien het hele proces, van het draadwikkelen, het afzetten van metaalfilms tot het verpakken en onafhankelijk testen. We controleren elke stap strikt om een ​​stabiele en uniforme productkwaliteit te garanderen.

We beschikken over een ISO 9001-gecertificeerde productiebasis, uitgerust met een speciale productielijn voor axiale loodkeramische weerstanden. Elke weerstand ondergaat uitgebreide elektrische tests, waarbij kernindicatoren zoals weerstandswaarde, diëlektrische eigenschappen en isolatie worden behandeld. Tegelijkertijd worden relevante tests zoals temperatuurwisselingen en duurzaamheid uitgevoerd in strikte overeenstemming met de IEC 60115-norm om de betrouwbaarheid van het product te garanderen.

We hanteren het directe leveringsmodel vanuit de fabriek, zonder enige toeslag op het middenniveau. De prijzen zijn transparant en redelijk, waardoor klanten hoogwaardige producten tegen gunstige kosten kunnen verkrijgen. Door gebruik te maken van onze uitgebreide ervaring in de sector kunnen we flexibele maatwerkdiensten aanbieden, die verschillende parameters omvatten, zoals vermogen, weerstandswaarde, tolerantie, TCR, enz. Daarnaast kunnen we gepersonaliseerde aanpassingsopties bieden, zoals het wikkelen van spoelen zonder inductoren en het vormen van looddraden, afhankelijk van de eisen van de klant.

Onze producten worden wereldwijd in meer dan 40 landen verkocht en bedienen verschillende gebieden, zoals stroomvoorziening, motoraandrijving en consumentenelektronica. We bieden ook 12 maanden garantie, foutdiagnose op afstand, levering van reserveonderdelen en professionele technische ondersteuning. Ons deskundige team kan productintegratiebegeleiding bieden om volledig aan de uiteenlopende behoeften van verschillende klanten te voldoen. Met professionaliteit en betrouwbaarheid hebben we erkenning gekregen van klanten over de hele wereld.
