Niet-inductieve metalen plaatweerstand

Welke voordelen heeft het in hoogfrequente circuits?

De niet-inductieve metalen plaatweerstand van RST Electric komt tegemoet aan een kritische behoefte in de moderne vermogenselektronica: de behoefte aan weerstanden met een lage inductie en hoge pulsen die geen faseverschuiving of spanningspieken introduceren in snel schakelende circuits. In tegenstelling tot conventionele draadgewonden weerstanden die inherent een aanzienlijke inductie bezitten vanwege hun spiraalvormige element, maakt deze weerstand met lage inductie gebruik van een vlak metalen plaatelement dat magnetische velden en parasitaire inductie minimaliseert, waardoor het ideaal is voor snubbercircuits, stroomdetectie in schakelende voedingen en uitgangsnetwerken in hoogfrequente versterkers.

Hoe kunnen weerstanden met stabiele prestaties worden vervaardigd?

De constructie van deze metalen plaatweerstand benadrukt zowel elektrische prestaties als mechanische betrouwbaarheid. Het weerstandselement bestaat uit een nauwkeurig geëtste of gestempelde plaat van een metaallegering, gekozen vanwege zijn lage temperatuurcoëfficiënt en uitstekende pulsverwerkingseigenschappen. Dit element is ingekapseld in een anorganische silica-vulstof en gehuisvest in een vlamvertragende keramische behuizing, waardoor thermische geleidbaarheid, elektrische isolatie en bescherming tegen omgevingsstress wordt gegarandeerd. De MPR-serie biedt twee basisconfiguraties: units met één element (2W, 3W, 5W, 10W) ​​voor standaardtoepassingen, en gecombineerde units met meerdere elementen (2+2, 3+3, 5+5, 7+7) die twee op elkaar afgestemde weerstanden in één pakket integreren, waardoor er ruimte op de kaart wordt bespaard en een consistente thermische tracking voor differentiële detectie of push-pull-circuits wordt gegarandeerd.

Hoe kan de naleving van industriële normen worden gegarandeerd?

De elektrische prestaties worden gevalideerd door middel van strenge tests. Overbelastingstests worden uitgevoerd bij een nominaal vermogen van 2,5× gedurende 5 seconden (lager dan draadgewonden vanwege de vlakke structuur, wat het beoogde gebruik bij steady-state-detectie weerspiegelt in plaats van bij remmen met hoge energie). De temperatuurcoëfficiënt wordt gehandhaafd op ≤ ±250 ppm/°C, waardoor stabiele metingen onder alle bedrijfsomstandigheden worden gegarandeerd. Duurzaamheidstesten bij nominale spanning gedurende 1000 uur bevestigen de betrouwbaarheid op lange termijn. Als vertrouwde fabrikant van niet-inductieve metalen plaatweerstanden in China combineert RST Electric meer dan 10 jaar expertise op het gebied van de engineering van vermogensweerstanden met precisieproductie om componenten te leveren die nauwkeurige prestaties met lage vervorming bieden in toepassingen met hoge frequentie en gepulseerd vermogen.

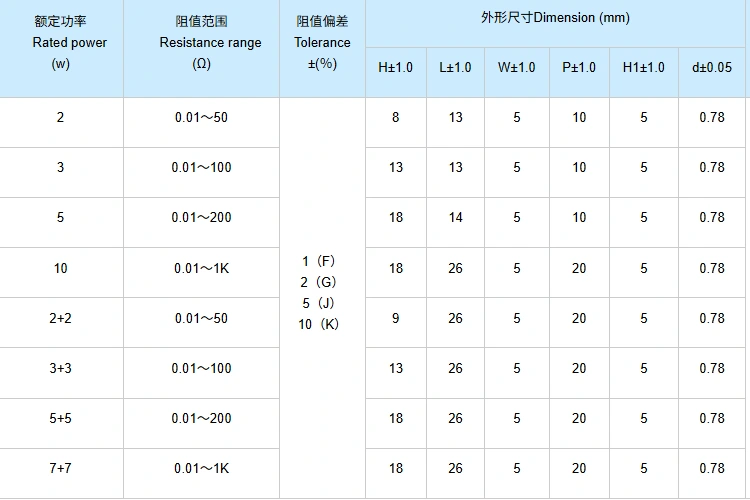

Technische specificatie

Prestatietestgegevens

Productvoordelen

1. Niet-inductieve constructie – Planair metalen plaatelement minimaliseert parasitaire inductie, waardoor gebruik in hoogfrequente circuits (bijvoorbeeld schakelende voedingen, RF-versterkers) mogelijk wordt zonder faseverschuiving of spanningsoverschrijding te introduceren.

2. Mogelijkheid tot ultralage weerstand - Verkrijgbaar vanaf 0,01 Ω, waardoor de niet-inductieve metalen plaatweerstand ideaal is voor detectie van hoge stromen, shunttoepassingen en laagohmige stroomverdeling.

3. Lage temperatuurcoëfficiënt – ≤ ±250 ppm/°C zorgt voor stabiele weerstandswaarden over het hele bedrijfstemperatuurbereik voor nauwkeurige stroommeting.

4. Vlamvertragende keramische behuizing – ingekapseld in anorganisch silicavulmiddel in een keramische behuizing voor uitstekende warmteafvoer en elektrische isolatie.

5. Gecombineerde pakketten met twee elementen – Unieke 2+2, 3+3, 5+5 en 7+7 configuraties bieden twee op elkaar afgestemde weerstanden in één behuizing, waardoor PCB-ruimte wordt bespaard en thermische tracking voor differentiële detectie of push-pull-circuits wordt gegarandeerd.

6. Hoge pulscapaciteit – Ontworpen om 2,5× nominaal vermogen gedurende 5 seconden te weerstaan, geschikt voor inschakelstroombegrenzing en snubber-toepassingen.

7. Precisietoleranties – Beschikbaar van ±1% tot ±10% om te voldoen aan strenge circuitvereisten.

8. Compact pakket - Laag profiel (5 mm hoogte) en kleine voetafdruk maken PCB-lay-outs met hoge dichtheid mogelijk.

9.Robuuste loodsterkte - 10N trektest zorgt voor betrouwbare montage door gaten en integriteit van de soldeerverbinding.

10. Aanpasbare vormen - Loodvormen en aangepaste afmetingen beschikbaar voor specifieke PCB-lay-outs of assemblageprocessen.

Producttoepassingen

Tekening en afmetingen

Pakket en verzending

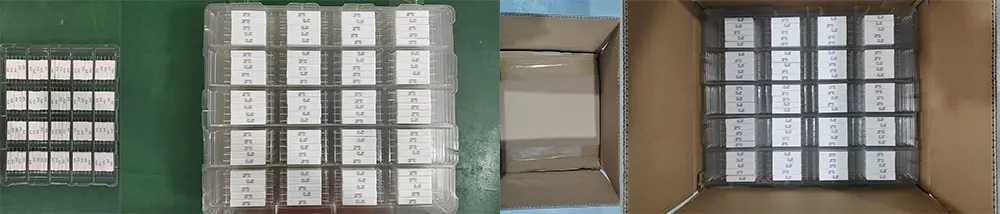

RST Electric garandeert een veilige levering van elke niet-inductieve metalen plaatweerstand:

● Bulkverpakking: weerstanden worden verpakt in een blisterverpakking en vervolgens in golfkartonnen dozen geplaatst om verbuiging van het lood en keramische schade te voorkomen.

● Loodbescherming: Leads worden recht gehouden met schuimrubberen eindkappen of tape.

● Matched Pair-verpakking: Gecombineerde pakketten zijn individueel verpakt om vermenging van niet-matchende paren te voorkomen.

● Documentatie: Paklijsten en inspectiecertificaten worden bij elke zending meegeleverd.

● Vrachtopties: Expresskoerier (DHL/FedEx/UPS) voor kleine hoeveelheden, luchtvracht voor middelgrote volumes, zeevracht voor bulkbestellingen.

Alle eenheden ondergaan 100% elektrische tests en visuele inspectie voordat ze worden verpakt om er zeker van te zijn dat ze voldoen aan de gespecificeerde weerstandswaarden en cosmetische normen.

Waarom kiezen voor RST Elektrisch？

Wanneer lage inductantie en hoge frequentieprestaties belangrijk zijn, levert RST Electric het.

Directe fabriek, specialisten op het gebied van metalen platen

● Wij zijn een gecertificeerde fabrikant gevestigd in China en zijn al meer dan 10 jaar gespecialiseerd in de productie van niet-inductieve metalen plaatweerstanden.

● Volledige interne controle over het stempelen/etsen, inkapselen en testen van elementen – waardoor een consistente kwaliteit wordt gegarandeerd.

● Fabrieksdirecte prijzen voor elke MPR-weerstand, met een transparante kostenstructuur en zonder tussenpersonen.

Professionele productie en kwaliteitsborging

● ISO 9001-gecertificeerde faciliteiten met speciale productielijnen voor vermogensweerstanden met lage inductie.

● 100% elektrische tests (weerstand, diëlektricum, isolatie) uitgevoerd op elke unit.

● Monstertesten volgens IEC 60115, inclusief temperatuurwisselingen, uithoudingsvermogen en vochtige hitte.

● Ervaren technisch team gespecialiseerd in stroomdetectie en hoogfrequente toepassingen.

Wereldwijde ervaring, vertrouwde leverancier

● Bewezen leverancier voor fabrikanten van stroomvoorzieningen, motoraandrijfbedrijven en producenten van auto-elektronica wereldwijd.

● Trackrecord exporteren naar meer dan 40 landen, waaronder Duitsland, de VS, Japan, Zuid-Korea, Brazilië en India.

● Diepgaande expertise in toepassingen die ultra-lage inductie en nauwkeurige stroomdetectie vereisen.

Eindeloos maatwerk

● Vermogensklassen: 2W tot 10W enkelvoudig; gecombineerde configuraties tot 7W+7W.

● Weerstandswaarden: 0,01Ω tot 1kΩ (speciale waarden beschikbaar).

● Toleranties: ±1%, ±2%, ±5%, ±10% (aangepaste toleranties tot ±0,5% beschikbaar).

● TCR: ≤ ±250 ppm/°C (lagere TCR beschikbaar voor precisie-eisen).

● Loodvormen: Recht / Gesneden en gevormd / Stand-off / Op maat.

● Gecombineerde pakketten: op elkaar afgestemde paren voor differentiële detectie.

● Aangepaste afmetingen: beschikbaar voor speciale PCB-lay-outs.

Betrouwbare levering en levenslange ondersteuning

● Standaard doorlooptijd: 7-10 dagen voor standaardbeoordelingen; 10-15 dagen voor maatwerkproducten.

● Uitgebreide documentatie: testrapporten, materiaalcertificeringen, RoHS/CE-verklaringen.

● 12 maanden garantie met probleemoplossing op afstand en verzending van reserveonderdelen.

● Technische ondersteuning beschikbaar voor integratie in voedingen, aandrijvingen en hoogfrequente circuits.
