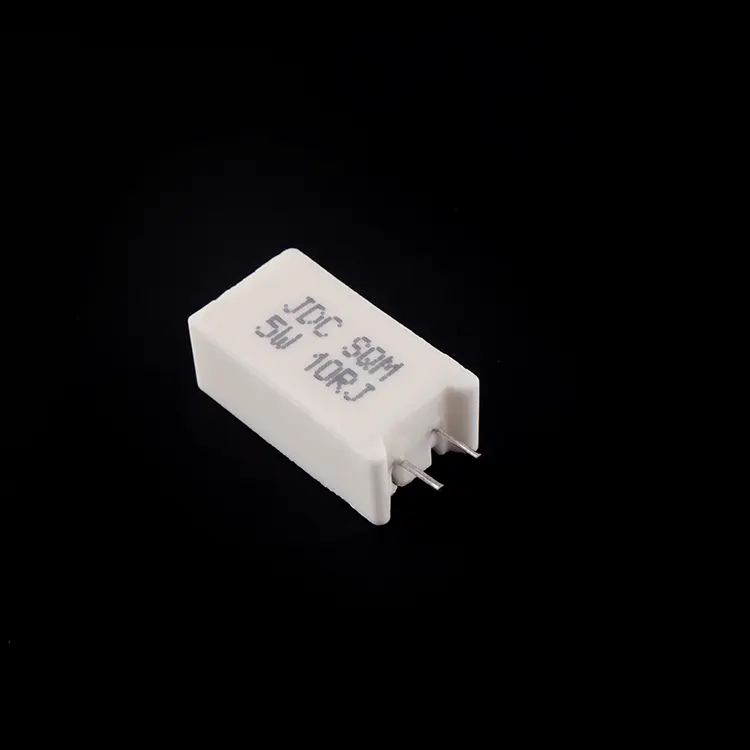

Verticale keramische draadgewonden weerstand

Ontwerpvoordeel

De verticale keramische draadgewonden weerstand van RST Electric pakt een veel voorkomende uitdaging in het moderne elektronica-ontwerp aan: het leveren van een hoge vermogensdissipatie binnen een beperkte bordruimte. In tegenstelling tot horizontale axiale draadweerstanden die een aanzienlijk lineair bordoppervlak in beslag nemen, wordt deze radiale weerstand verticaal gemonteerd, waarbij de draden uit het ene uiteinde van het rechthoekige keramische lichaam komen, waardoor deze rechtop kan staan. Deze oriëntatie vermindert de PCB-voetafdruk met 50-70% in vergelijking met gelijkwaardige componenten met axiale geleiding, waardoor het ideaal is voor dicht opeengepakte voedingen, motoraandrijvingen en consumentenelektronica.

Constructie, thermisch beheer en configuraties

Bij de constructie van deze keramische omhulde weerstand wordt prioriteit gegeven aan thermisch beheer en mechanische robuustheid. Het weerstandselement – ​​verkrijgbaar in draadgewonden constructie voor hoge pulscapaciteit (tot 0,1Ω) of metaalfilm voor weinig ruis en hoge weerstand (tot 100kΩ) – is ingekapseld in een anorganische silica-vuller en gehuisvest in een vlamvertragende keramische behuizing. De verticale oriëntatie bevordert op natuurlijke wijze convectieve koeling, terwijl de radiale aansluitingen zorgen voor een veilige montage door gaten met uitstekende soldeerverbindingssterkte. De SQM-serie omvat standaard verticale pakketten en twee speciale configuraties: WS (wide-body slim) en WB (wide-body extended lead spacing), wat ontwerpflexibiliteit biedt voor verschillende montagegatpatronen en vereisten voor spanningsvrijheid.

Kwaliteitsvalidatie en productie-expertise

Elke eenheid ondergaat een uitgebreide validatie. Soldeerbaarheidstests garanderen een dekking van >90% bij 260±5°C gedurende 2 seconden. De diëlektrische weerstand wordt gedurende 5 seconden bij 500VAC gecontroleerd zonder storing. De temperatuurcoëfficiënt wordt gehandhaafd op ≤ ±250 ppm/°C (beter dan standaard horizontale equivalenten). Temperatuurschommelingen van -55°C tot +200°C bevestigen de structurele integriteit, terwijl duurzaamheidstesten bij nominale spanning gedurende 1000 uur de betrouwbaarheid op lange termijn valideren. Overbelastingstests bij 10× nominaal vermogen (draadgewonden) of 5× nominaal vermogen (metaalfilm) bevestigen het pulsvermogen. Als vertrouwde fabrikant van verticale keramische weerstanden in China combineert RST Electric meer dan 10 jaar expertise op het gebied van vermogensweerstanden met precisieproductie om componenten te leveren die de bordruimte optimaliseren zonder dat dit ten koste gaat van de prestaties.

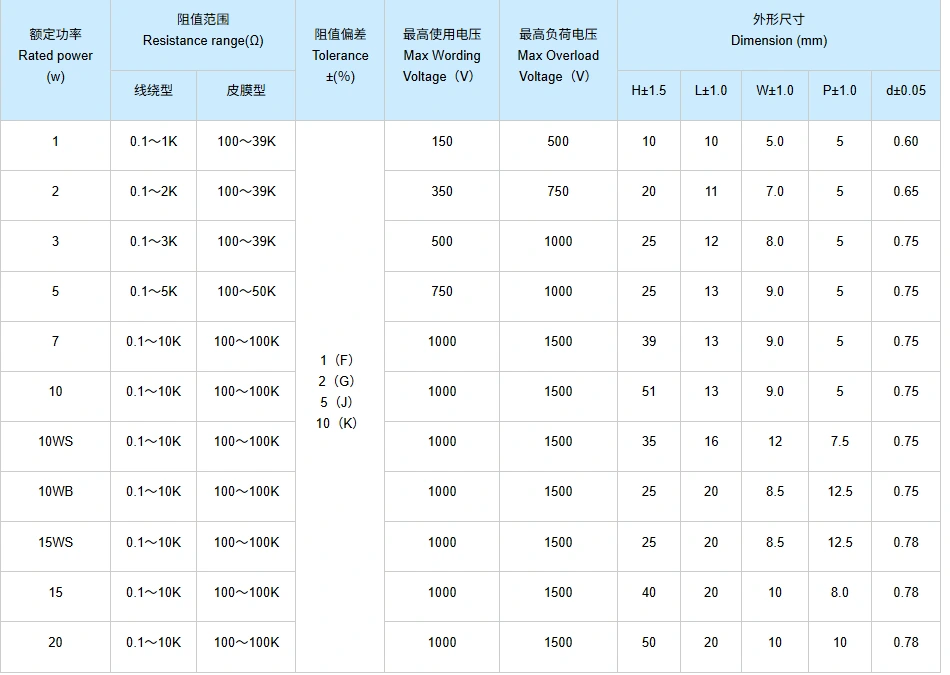

Technische specificatie

Producteigenschappen van verticale keramische draadgewonden weerstand

1. Ruimtebesparende verticale oriëntatie – Het ontwerp met radiale kabels maakt rechtopstaande montage mogelijk, waardoor de PCB-voetafdruk met 50-70% wordt verminderd in vergelijking met alternatieven met axiale kabels.

2.Dual Element-technologie – Draadgewonden optie voor lage weerstand (0,1Ω) en hoge pulscapaciteit; metaalfilmoptie voor laag geluidsniveau en hoge weerstand (100 kΩ).

3. Verbeterde temperatuurcoëfficiënt – ≤ ±250 ppm/°C zorgt voor betere stabiliteit over het hele bedrijfstemperatuurbereik vergeleken met standaard keramische weerstanden.

4. Vlamvertragende keramische behuizing - Ingekapseld in anorganisch silicavulmiddel in een keramische behuizing voor uitstekende warmteafvoer, elektrische isolatie en mechanische bescherming.

5. Meerdere carrosseriestijlen - Standaard verticale (SQM), wide-body slim (WS) en wide-body uitgebreide lead spacing (WB) configuraties voor ontwerpflexibiliteit.

6. Werking bij hoge temperaturen – Continue werking tot een oppervlaktetemperatuur van +200°C met lineaire reductie voor veilig gebruik.

7. Precisietoleranties – Beschikbaar van ±1% tot ±10% om te voldoen aan strakke circuitvereisten of kostengevoelige ontwerpen.

8.Robuuste loodsterkte - 10N trektest zorgt voor betrouwbare montage door het gat en weerstand tegen trillingen.

9. Gestandaardiseerde loodafstand – Consistente steek (5 mm, 7,5 mm, 8 mm, 10 mm, 12,5 mm) is geschikt voor gangbare PCB-indelingen en automatische invoegapparatuur.

Producttoepassingen

Tekening en afmetingen

Pakket en verzending

RST Electric garandeert een veilige levering van elke verticale keramische draadgewonden weerstand:

● Bulkverpakking: weerstanden worden verpakt in antistatische plastic zakken met schuimvulling en vervolgens in golfkartonnen dozen geplaatst om verbuiging van het lood en keramische schade te voorkomen.

● Kabelbescherming: Radiale kabels worden recht gehouden en beschermd met schuimrubberen eindkappen.

● Documentatie: Paklijsten en inspectiecertificaten worden bij elke zending meegeleverd.

● Vrachtopties: Expresskoerier (DHL/FedEx/UPS) voor kleine hoeveelheden, luchtvracht voor middelgrote volumes, zeevracht voor bulkbestellingen.

Alle eenheden ondergaan 100% elektrische tests en visuele inspectie voordat ze worden verpakt om er zeker van te zijn dat ze voldoen aan de gespecificeerde weerstandswaarden en cosmetische normen.

Wat ons betreft

RST Electric is een wettelijk gecertificeerde fabrikant in China, gespecialiseerd in de productie van verticale keramische draadgewonden weerstanden. We richten ons op het aanpakken van het kernpijnpunt van de beperkte PCB-ruimte in modern elektronisch ontwerp, en streven ernaar om wereldwijde klanten hoogwaardige en ruimtebesparende weerstandsoplossingen te bieden. Wij zijn een professionele fabrikant van verticale weerstanden in de industrie.

Gedurende het gehele productieproces bereiken wij volledige proceszelfbeheersing. Van het wikkelen van draadgewonden componenten, het afzetten van metaalfilms tot het verpakken en de eindinspectie, alles wordt door ons interne team uitgevoerd. Dit zelfmanagementmodel voor het volledige proces garandeert de stabiliteit van de productkwaliteit en elimineert de ongelijkmatige kwaliteit die wordt veroorzaakt door het uitbesteden van afzonderlijke fasen. We houden ons aan het model voor directe levering in de fabriek, met een transparante kostenstructuur en zonder tussenschakels, waardoor klanten weerstanden van hoge kwaliteit tegen gunstigere prijzen kunnen kopen en tegelijkertijd kunnen genieten van een betrouwbare kwaliteitsborging.

Onze productiebasis is ISO 9001-gecertificeerd en is uitgerust met een exclusieve productielijn voor radiale loodkeramische weerstanden. Het productieproces is gestandaardiseerd en streng gecontroleerd. Elke verticale keramische draadgewonden weerstand ondergaat 100% elektrische tests, waarbij kernindicatoren zoals weerstandswaarde, diëlektrische sterkte en isolatieprestaties worden behandeld. We voeren ook monstertests uit in overeenstemming met de IEC 60115-norm, inclusief temperatuurcycli, duurzaamheid en vochtigheidstests, om een ​​stabiele werking van het product te garanderen. Ons engineeringteam is zeer ervaren en richt zich op toepassingen van vermogensweerstanden in scenario's met beperkte ruimte, en biedt professionele technische ondersteuning aan onze klanten.

Met een stabiele productkwaliteit en professionele diensten zijn we een vertrouwde leverancier geworden voor wereldwijde fabrikanten van stroomapparatuur, OEM's voor huishoudelijke apparaten en industriële besturingsbedrijven. Onze producten worden geëxporteerd naar meer dan 40 landen, waaronder Duitsland, de Verenigde Staten, Japan, Zuid-Korea, Brazilië en India. Op het toepassingsgebied van "grote stroomcapaciteit in kleine PCB-ruimte" hebben we een rijke ervaring in de sector en kunnen we uitgebreide maatwerkdiensten en betrouwbare leveringsondersteuning bieden. We bieden 12 maanden garantie en professionele after-sales service en streven ernaar waarde op de lange termijn te creëren voor wereldwijde klanten.
