Aardingsweerstand

De aardingsweerstand van RST Electric dient als de hoeksteen van de veiligheid in elektrische middenspanningssystemen. Wanneer er een aardlek optreedt in niet-geaarde of stevig geaarde systemen, kunnen foutstromen destructieve niveaus bereiken, waardoor personeel in gevaar wordt gebracht en transformatoren, kabels en roterende machines worden beschadigd. Deze neutrale aardingsweerstand pakt dit risico aan door een zorgvuldig berekende weerstand tussen de nulleider van het systeem en de aarde in te voegen, waardoor de aardfoutstroom wordt beperkt tot een vooraf bepaalde waarde – doorgaans tussen 10 A en 2000 A – terwijl er nog steeds voldoende stroom beschikbaar is voor beveiligingsrelais om de fout te detecteren en te isoleren.

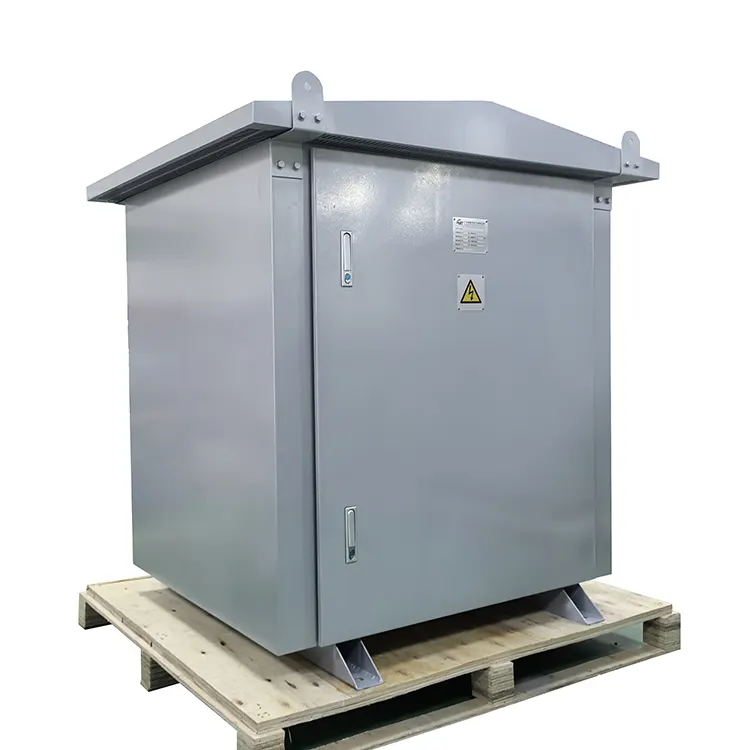

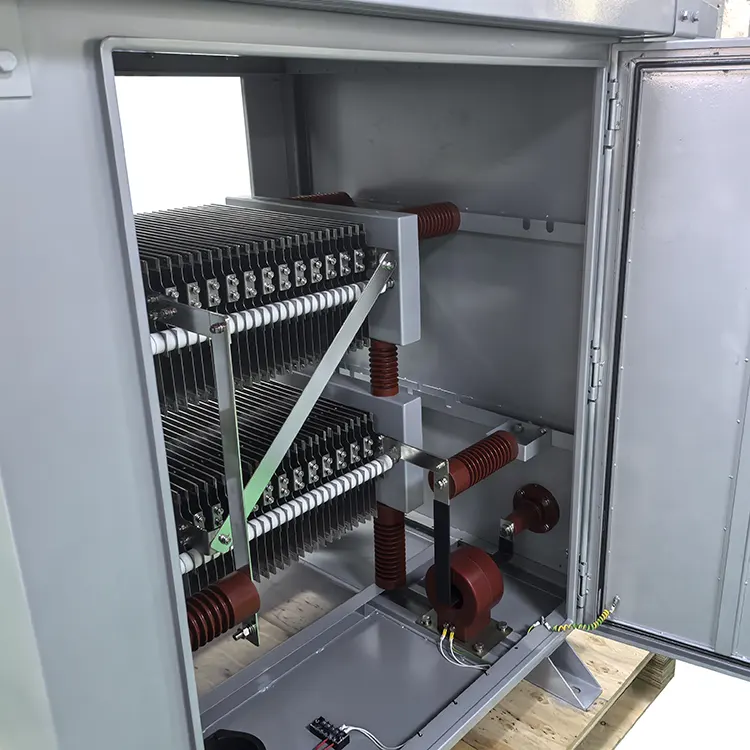

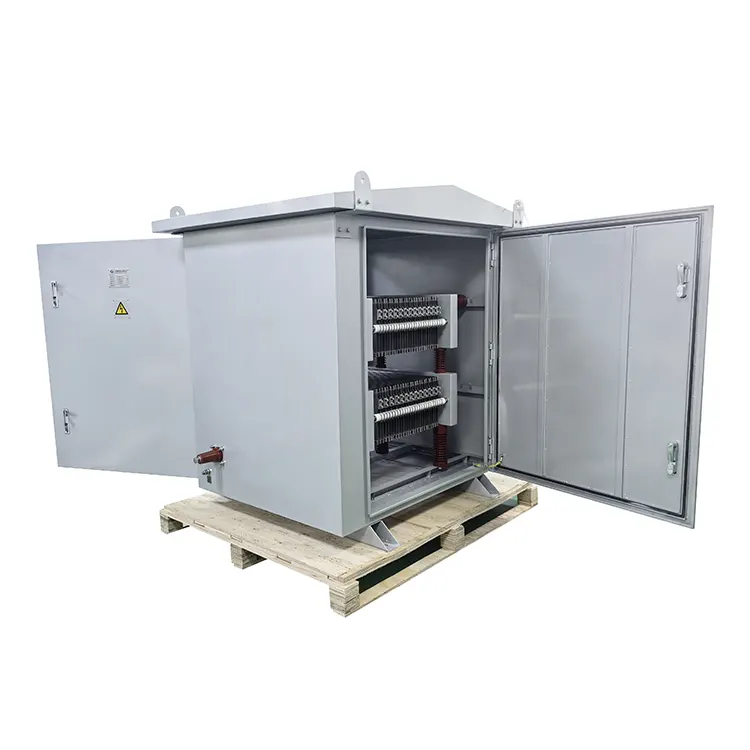

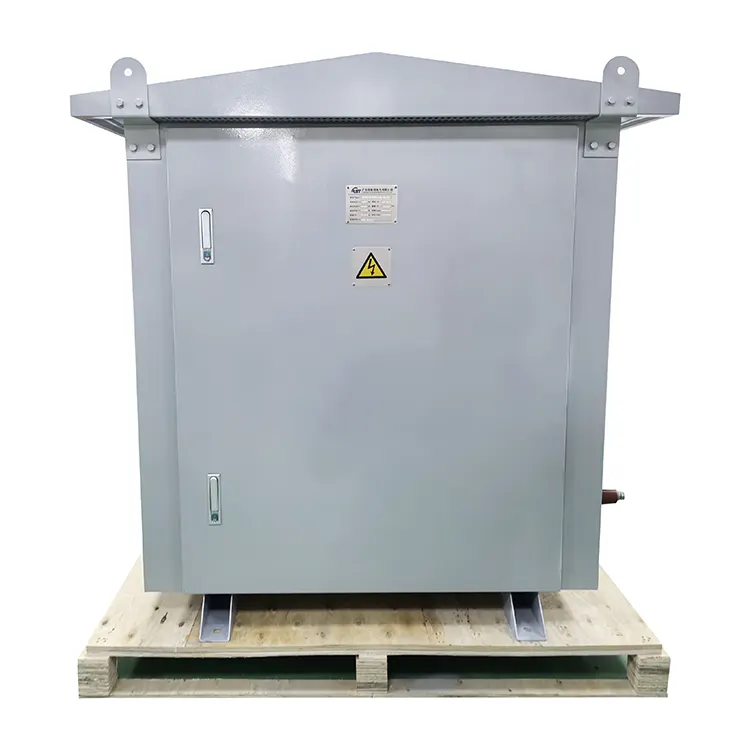

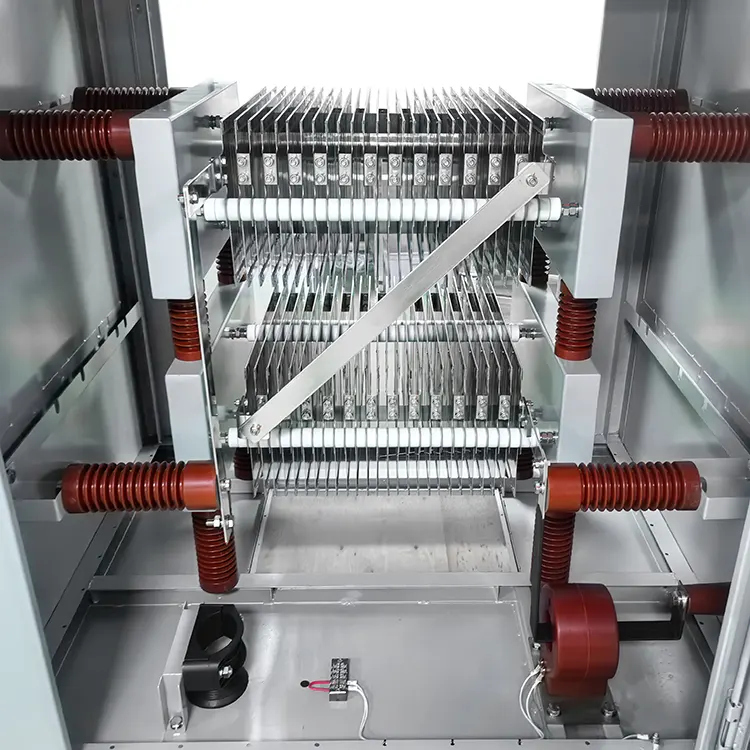

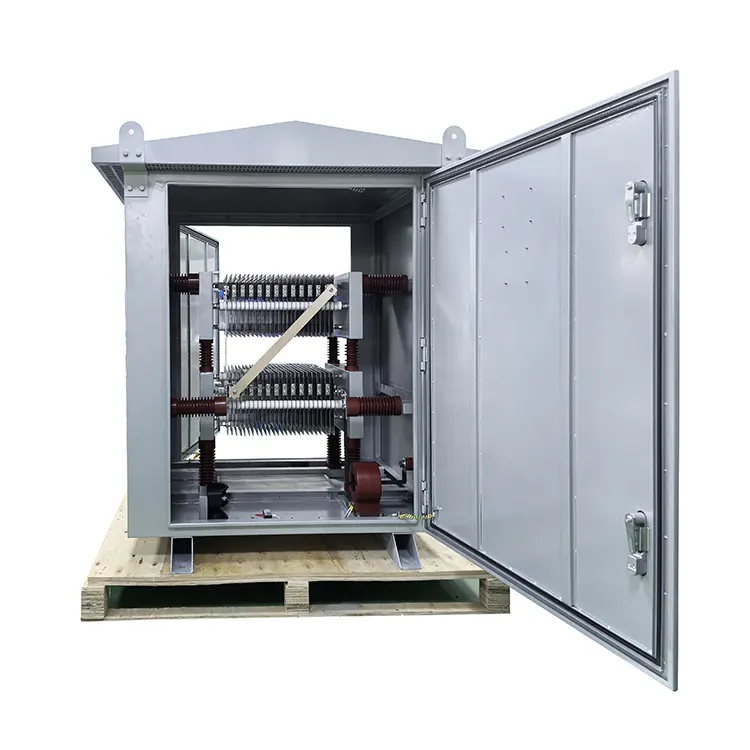

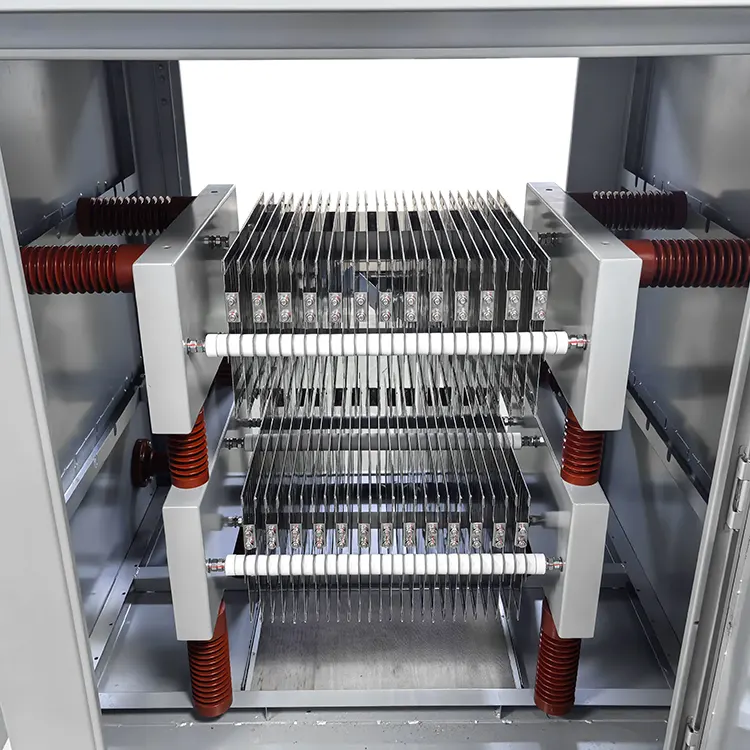

De constructie van deze Power System Resistor benadrukt duurzaamheid en langdurige betrouwbaarheid in zware omstandigheden. De weerstandselementen maken gebruik van een roostervormig ontwerp vervaardigd uit hoogwaardig roestvrij staal (SUS430 en SUS304), geselecteerd vanwege hun uitstekende corrosieweerstand, stabiele temperatuurcoëfficiënt en het vermogen om herhaalde foutcycli te weerstaan ​​zonder degradatie. Deze elementen zijn ondergebracht in robuuste behuizingen die verkrijgbaar zijn in SUS304 roestvrij staal, SUS316 voor maritieme toepassingen of geverfd gegalvaniseerd plaatstaal, allemaal ontworpen om IP-bescherming te bieden die geschikt is voor installatie binnen of buiten.

De elektrische prestaties worden gevalideerd door middel van strenge tests: de isolatieweerstand overschrijdt 100MΩ en de diëlektrische weerstand wordt gedurende één minuut geverifieerd op niveaus van 32 kV tot 95 kV. Basic Impulse Levels (BIL) variëren van 60 kV tot 170 kV, waardoor de weerstand blikseminslagen en schakelpieken kan overleven. Tijdwaarden van 5 seconden tot 60 seconden zijn geschikt voor verschillende scenario's voor het oplossen van fouten, waarbij de weerstand is ontworpen om de volledige foutenergie te absorberen zonder de temperatuurlimieten te overschrijden.

Als vertrouwde fabrikant van neutrale aardingsweerstanden in China combineert RST Electric meer dan 10 jaar expertise op het gebied van de engineering van vermogensweerstanden met diepgaande kennis van middenspanningssysteembescherming om componenten te leveren die voldoen aan de strenge eisen van nutsvoorzieningen, industriële installaties en faciliteiten voor hernieuwbare energie wereldwijd.

Technische specificatie

Producteigenschappen

1. Weerstand tegen hoge temperaturen – roestvrijstalen roosterelementen zijn bestand tegen de extreme thermische belasting van foutstroomomstandigheden zonder vervorming of weerstandsdrift.

2. Stabiele weerstand en lage TCR – Speciaal geselecteerde legeringen zorgen voor minimale weerstandsverandering tijdens foutcycli, waardoor een nauwkeurige stroombegrenzing behouden blijft.

3. Robuuste en duurzame constructie – Robuuste behuizingen en roosterconstructies ontworpen voor tientallen jaren dienst in utiliteits- en industriële omgevingen.

4. Geïntegreerde bewakingsopties – Verkrijgbaar met stroomtransformatoren, thermische sensoren en alarmcontacten voor statusindicatie op afstand.

5. Standaardconformiteit (IEEE32) – Ontworpen en getest om te voldoen aan de IEEE32-vereisten voor neutrale aardingsapparaten, waardoor betrouwbare prestaties worden gegarandeerd.

6. Groot spannings- en stroombereik – van 6,3 kV tot 35 kV en 10 A tot 2000 A, voor diverse toepassingen, van kleine industriële generatoren tot grote onderstations.

7. Flexibele tijdsclassificaties – Beschikbaar van 5 seconden tot 60 seconden, afhankelijk van specifieke beveiligingsschema's en fouthersteltijden.

8. Corrosiebestendige behuizingen - SUS304, SUS316 of geverfde gegalvaniseerde stalen opties voor binnen-, buiten- of maritieme omgevingen.

9. Hoge isolatie- en BIL-niveaus – Bestand tegen spanningen tot 95 kV en BIL tot 170 kV zorgen ervoor dat blikseminslagen en schakelpieken overleven.

10. Aangepaste ontwerpmogelijkheden – Speciale spanningswaarden, weerstandswaarden, behuizingsconfiguraties en bewakingspakketten beschikbaar

Producttoepassingen

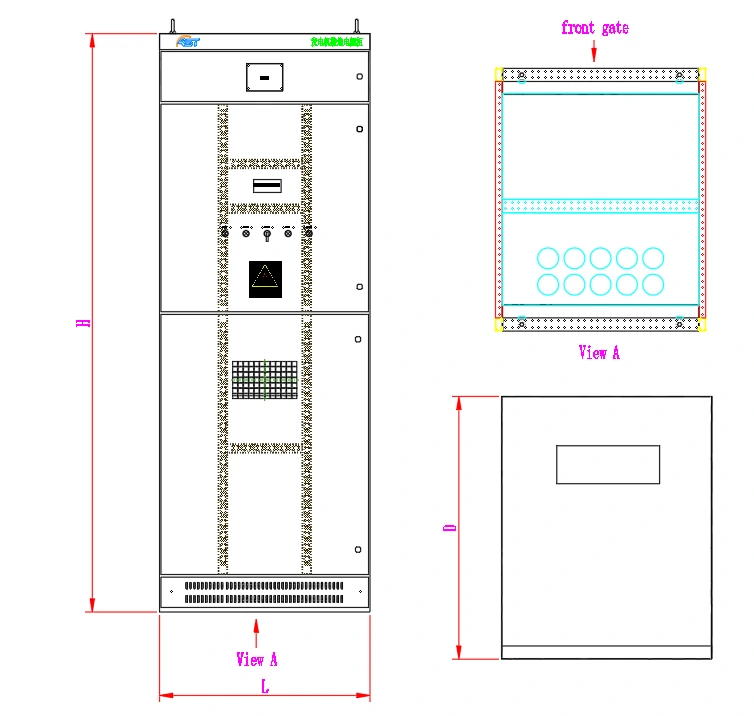

Tekening en afmetingen

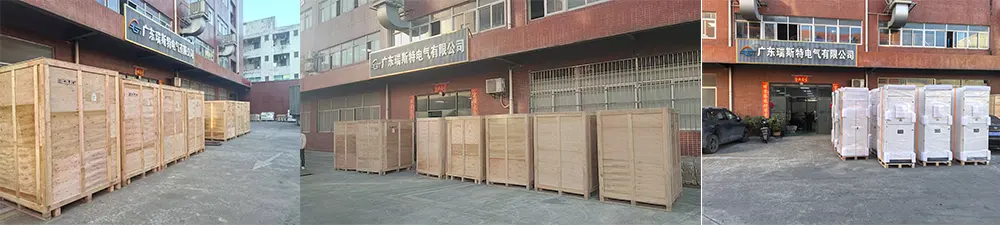

Pakket en verzending

RST Electric zorgt voor een veilige levering van elke neutrale aardingsweerstand:

● Heavy-duty kratten: Elke NGR is veilig gemonteerd op een versterkte stalen steun en ingesloten in een op maat gemaakte multiplex krat ontworpen voor internationale verzending.

● Weerbescherming: De units zijn verpakt in waterdichte VCI-folie met droogmiddelpakketten om het binnendringen van vocht tijdens zeevracht te voorkomen.

● Hijsvoorzieningen: Duidelijke etikettering van hijspunten en zwaartepunt; Inclusief transportbeugels voor een veilige bevestiging.

● Terminalbescherming: Hoogspanningsbussen zijn tijdens transport beschermd met weerkappen.

● Documentatie: Uitgebreide verzenddocumenten omvatten paklijsten, gecertificeerde testrapporten, materiaalcertificeringen en ondersteuning bij de douane-inklaring.

● Vrachtopties: indien nodig coördineren wij met gespecialiseerde expediteurs voor zware ladingen voor FCL-zeevracht, projectlading of luchtvracht.

Alle units ondergaan een volledige fabrieksacceptatietest (FAT), inclusief weerstandsmeting, isolatieweerstand, diëlektrische weerstand en visuele inspectie vóór verpakking.

Waarom kiezen voor RST Elektrisch？

Wanneer systeembescherming compromisloze kwaliteit vereist, levert RST Electric dat.

Directe fabriek, aardingsspecialisten

● Wij zijn een gecertificeerde fabrikant gevestigd in China en al meer dan 10 jaar gespecialiseerd in de productie van neutrale aardingsweerstanden.

● Volledige interne controle over de fabricage van roosterelementen, de productie van behuizingen, de assemblage en het testen – waardoor een consistente kwaliteit wordt gegarandeerd.

● Fabrieksdirecte prijzen voor elke NGR, met een transparante kostenstructuur en zonder tussenpersonen.

Professionele productie en kwaliteitsborging

● ISO 9001-gecertificeerde faciliteiten met speciale productielijnen voor roestvrijstalen roosterweerstanden.

● 100% elektrische testen (weerstand, isolatie, diëlektricum, BIL-monstertesten) uitgevoerd op elke unit.

● Thermische beeldvalidatie zorgt voor een gelijkmatige warmteverdeling tijdens foutsimulatie.

● Ervaren technisch team gespecialiseerd in middenspanningssysteembeveiliging en IEEE32-compliance.

Wereldwijde ervaring, vertrouwde leverancier

● Bewezen leverancier voor nutsbedrijven, EPC-bedrijven, mijnbouwbedrijven en ontwikkelaars van duurzame energie wereldwijd.

● Exporteer trackrecord naar meer dan 40 landen, waaronder de VS, Canada, Australië, Duitsland, Saoedi-Arabië en Singapore.

● Diepgaande expertise in neutrale aardingstoepassingen in de energieopwekkings-, distributie- en industriële sectoren.

Eindeloos maatwerk

● Systeemspanningen: 6,3 kV tot 35 kV (hoger beschikbaar met aangepast ontwerp).

● Foutstromen: 10A tot 2000A (speciale nominale waarden beschikbaar).

● Tijdclassificaties: 5 seconden tot 60 seconden (aangepaste duur beschikbaar).

● Weerstandswaarden: 1Ω tot 9999Ω (berekend per toepassing).

● Behuizingsmaterialen: SUS304 / SUS316 / Gelakt staal / Op maat gemaakt.

● Bewakingsopties: CT's / Thermische sensoren / Alarmcontacten / Bewaking op afstand.

● Aansluitingen: hoogspanningsbussen / kabelboxen / op maat.

Betrouwbare levering en levenslange ondersteuning

● Standaard doorlooptijd: 15-20 dagen voor standaardbeoordelingen; 20-25 dagen voor maatwerk.

● Uitgebreide documentatie: testrapporten, materiaalcertificeringen, IEEE32-conformiteitsverklaringen, CE-verklaringen.

● 12 maanden garantie met probleemoplossing op afstand en verzending van reserveonderdelen.

● Technische ondersteuning beschikbaar voor systeemintegratie, relaiscoördinatie en inbedrijfstelling op locatie.
