Neutrale aardingsweerstand

Productfunctie

De Neutral Earthing Resistor van RST Electric speelt een onmisbare rol in moderne middenspanningssystemen. In stevig geaarde of niet-geaarde netwerken kunnen enkelfasige-naar-aarde fouten destructieve stromen genereren die transformatoren, kabels en roterende machines beschadigen en tegelijkertijd gevaarlijke stap- en aanrakingspotentialen creëren. Deze Power System Resistor pakt deze risico's aan door een nauwkeurig berekende weerstand tussen het neutrale punt van het systeem en de aarde in te voegen, waardoor de aardfoutstroom wordt beperkt tot een beheersbaar niveau – doorgaans tussen 10 A en 2000 A – terwijl er nog steeds voldoende stroom mogelijk is voor gevoelige aardfoutrelais om het getroffen circuit te detecteren en te isoleren.

Productprestaties

De technische filosofie achter deze neutrale aardingsweerstand legt de nadruk op een lange levensduur en prestaties onder extreme omstandigheden. Het weerstandselement maakt gebruik van een roosterachtige configuratie vervaardigd uit hoogwaardige roestvrijstalen legeringen (SUS430 en SUS304), gekozen vanwege hun uitzonderlijke corrosieweerstand, stabiele temperatuurweerstandscoëfficiënt en het vermogen om herhaalde thermische cycli tijdens foutgebeurtenissen te weerstaan ​​zonder mechanische degradatie. Deze elementen zijn gemonteerd in robuuste behuizingen die verkrijgbaar zijn in meerdere materiaalopties: SUS304 roestvrij staal voor standaard gebruik buitenshuis, SUS316 voor maritieme en offshore-omgevingen die superieure weerstand tegen zoutsproeien vereisen, of geverfd gegalvaniseerd staal voor kosteneffectieve installaties binnenshuis.

De elektrische prestaties worden geverifieerd via uitgebreide testprotocollen. De isolatieweerstand is groter dan 100 MΩ, terwijl de diëlektrische weerstandstests gedurende één minuut worden uitgevoerd op niveaus van 32 kV tot 95 kV, afhankelijk van de systeemspanning. Basic Impulse Level (BIL)-waarden variëren van 60 kV tot 170 kV, waardoor de weerstand blikseminslagen en schakeltransiënten kan overleven zonder isolatiefouten. Tijdwaarden van 5 tot 60 seconden zijn geschikt voor verschillende beveiligingsschema's, waarbij de weerstand is ontworpen om de volledige foutenergie te absorberen terwijl hij binnen de temperatuurlimieten blijft. Als vertrouwde fabrikant van neutrale aardingsweerstanden in China combineert RST Electric meer dan 10 jaar expertise op het gebied van de engineering van vermogensweerstanden met diepgaande kennis van mondiale aardingspraktijken om componenten te leveren die voldoen aan de strenge eisen van nutsbedrijven, industriële faciliteiten en ontwikkelaars van hernieuwbare energie wereldwijd.

Technische specificatie

Producteigenschappen

1. Bestand tegen hoge temperaturen – roestvrijstalen roosterelementen die zijn ontworpen om de extreme thermische belasting van foutstroomomstandigheden te weerstaan ​​zonder vervorming, doorzakken of aanzienlijke weerstandsveranderingen.

2. Stabiele weerstandskenmerken – Lage TCR-legering zorgt ervoor dat de weerstand tijdens foutcycli binnen nauwe toleranties blijft, waardoor een nauwkeurige stroombegrenzing behouden blijft.

3.Robuuste mechanische constructie - Robuuste roestvrijstalen roosters met versterkte steunen zijn bestand tegen trillingen, schokken en magnetische krachten tijdens fouten.

4. Geïntegreerde bewakingsopties – Optionele stroomtransformatoren voor stroommeting op afstand, thermische sensoren voor bescherming tegen oververhitting en alarmcontacten voor SCADA-integratie.

5.IEEE32 & IEC-conformiteit – Ontworpen en getest om te voldoen aan de internationale normen voor neutrale aardingsapparaten, waardoor betrouwbare prestaties en veiligheid van de gebruiker worden gegarandeerd.

6. Brede toepassingsdekking – Geschikt voor systemen van 6,3 kV tot 35 kV met foutstromen van 10 A tot 2000 A, geschikt voor diverse beveiligingsfilosofieën.

7. Flexibele tijdslimieten – Beschikbaar van 5 seconden tot 60 seconden om te voldoen aan specifieke vereisten voor relaiscoördinatie en foutoplossing.

8. Corrosiebestendige behuizingen – Keuze uit materialen, waaronder SUS304, SUS316 en geverfd gegalvaniseerd staal voor optimale duurzaamheid in elke omgeving.

9. Hoge isolatie- en impulsniveaus – BIL-waarden tot 170 kV en een voedingsfrequentie die bestand is tegen 95 kV zorgen ervoor dat blikseminslagen en schakelpieken overleven.

10. Aangepaste technische mogelijkheden – Speciale spanningswaarden, weerstandswaarden, behuizingsconfiguraties en bewakingspakketten beschikbaar voor unieke toepassingen.

Producttoepassingen

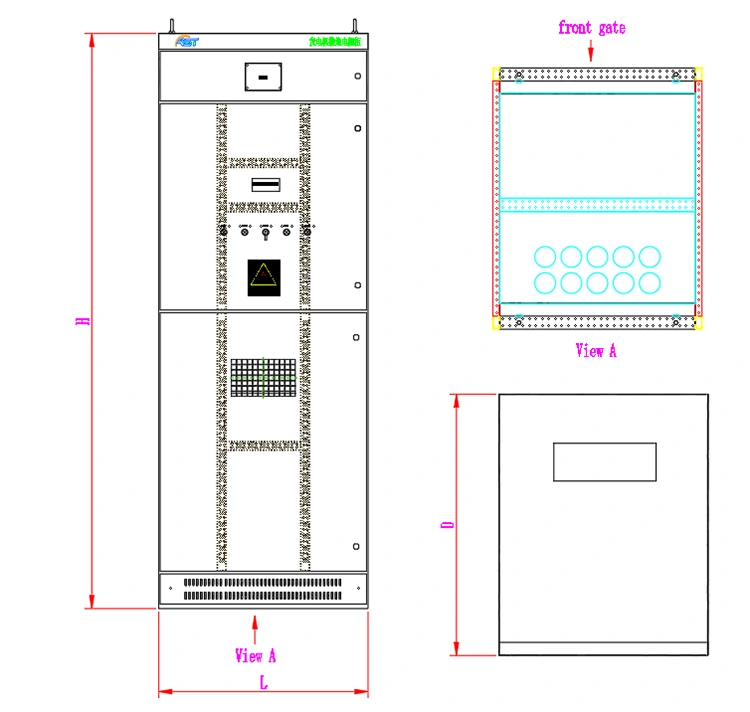

Tekening en afmetingen

Specificaties L(mm) B(mm) H(mm) Gewicht (KG)

6,3&10kv-10~200A 800 800 2200 300

10kv-400A 1000 1000 1800 400

10kv-800A 1200 1200 1800 600

10kv-1000A 1200 1200 2200 700

21KV-300A 1000 1000 1800 500

35KV-200A 1600 2400 2200 1200

35KV-400A 1800 1500 2300 1300

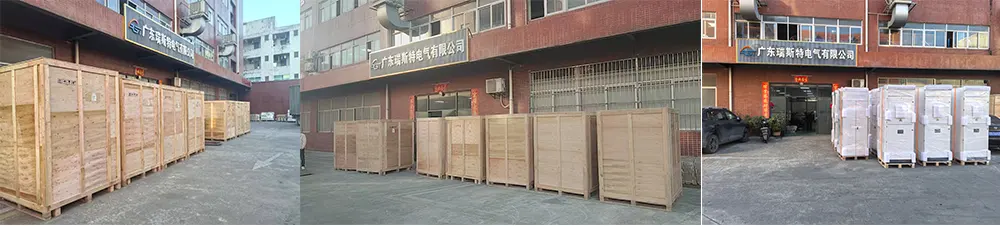

Pakket en verzending

RST Electric implementeert strenge verpakkingsprotocollen voor elke neutrale aardingsweerstand:

● Exportwaardige kratten: Elke NER is veilig gemonteerd op een robuust stalen frame en ingesloten in een op maat gemaakte, begassingvrije krat van multiplex die voldoet aan de ISPM 15-normen voor internationale scheepvaart.

● Vochtbescherming: de units zijn verpakt in VCI-folie (Vapor Corrosion Inhibitor) met droogmiddelpakketten om condensatieschade tijdens zeevracht te voorkomen.

● Heffen en hanteren: Duidelijke etikettering van zwaartepunt en hefpunten; transportbeugels en spreidstangen voorzien voor veilig hanteren van de kraan.

● Bescherming van bussen: Porseleinen bussen zijn beschermd met weerbestendige doppen en schuimvulling om schade te voorkomen.

● Documentatie: Uitgebreide verzenddocumentatie omvat paklijsten, gecertificeerde fabriekstestrapporten, materiaalcertificaten en ondersteuning bij de douane-inklaring.

● Vrachtopties: We werken indien nodig samen met ervaren expediteurs voor zware ladingen voor FCL-zeevracht, projectlading, breakbulk of luchtvracht.

Alle units ondergaan een volledige fabrieksacceptatietest (FAT), waar nodig bijgewoond door vertegenwoordigers van de klant, inclusief weerstandsmeting, isolatieweerstand, diëlektrische weerstand en visuele inspectie.

Veelgestelde vragen

Vraag: Welke kernproductiemogelijkheden beschikt RST Electric?

A: RST Electric is een volledig gelicentieerde en gecertificeerde fabrikant in China, al meer dan 10 jaar gespecialiseerd in het ontwerp en de productie van neutrale aardingsweerstanden. Het beschikt over een volledige productiecapaciteit voor verticale integratie, die zich uitstrekt van de productie van netwerkcomponenten, de productie van de schaal, de assemblage van het eindproduct tot de inspectie en acceptatie, die allemaal onafhankelijk worden gecontroleerd gedurende het hele proces om een ​​stabiele en traceerbare productkwaliteit te garanderen en om kwaliteitsrisico's veroorzaakt door uitbesteding in elke fase te elimineren. We beschikken over een ISO 9001-gecertificeerde fabriek, uitgerust met speciale productielijnen voor roestvrijstalen roosterweerstanden en middenspanningscomponenten. Elke aardingsweerstand wordt vóór het verlaten van de fabriek 100% routinematig getest, waarbij kernindicatoren zoals weerstandswaarde, isolatieweerstand en spanningsbestendigheid worden behandeld. Tegelijkertijd zullen ook typetests zoals bliksemimpuls (BIL), verificatie van temperatuurstijging en stroomcapaciteit op korte termijn worden uitgevoerd om er volledig voor te zorgen dat de productprestaties aan de normen voldoen. Bovendien is ons engineeringteam zeer ervaren en richt het zich op het ontwerp van aardingssysteem, toepassing van IEEE32/IEC-normen en beschermingscoördinatie. Zij kunnen de compatibiliteit van het product volledig controleren, van ontwerp tot productie.

Vraag: Welke aanpassingsparameters worden ondersteund door de neutrale aardingsweerstand?

A: RST Electric biedt uitgebreide maatwerkdiensten. De parameters kunnen flexibel worden aangepast aan de daadwerkelijke toepassingsscenario's van de klanten om aan verschillende gepersonaliseerde behoeften te voldoen. De systeemspanning ligt doorgaans tussen 6,3 kV en 35 kV, en via een aangepast ontwerp kunnen hogere spanningen worden bereikt. De foutstroom ondersteunt 10A tot 2000A en indien nodig kunnen speciale nominale waarden worden ontwikkeld. De tijdswaarde bedraagt ​​5 tot 60 seconden en de specifieke duur kan worden aangepast. De weerstandswaarde kan worden berekend op basis van het toepassingsscenario, variërend van 1Ω tot 9999Ω. Bovendien kan het schaalmateriaal worden geselecteerd uit SUS304, SUS316 roestvrij staal, geverfd staal of aangepaste legeringen. Het beschermingsniveau kan worden aangepast van IP23 tot IP65, afhankelijk van de omgeving ter plaatse. Tegelijkertijd kunnen stroomtransformatoren (CT's), thermische sensoren, alarmcontacten en interfaces voor bewaking op afstand worden uitgerust om volledig te voldoen aan de aardingsbeschermingsvereisten van verschillende industrieën.

Vraag: Heeft uw bedrijf wereldwijde leveringservaring?

A: RST Electric heeft uitgebreide wereldwijde leveringservaring. Het is een vertrouwde leverancier voor EPC-aannemers, energiebedrijven, industriële exploitanten en ontwikkelaars van hernieuwbare energie op vijf continenten. Onze producten zijn geëxporteerd naar meer dan 40 landen en regio's, en bestrijken belangrijke markten zoals het Verenigd Koninkrijk, Duitsland, de Verenigde Arabische Emiraten, Saoedi-Arabië, Australië, Singapore en Zuid-Afrika. We hebben diepgaande ervaring in de sector opgebouwd met de toepassing van neutrale aardingsweerstanden en zijn bekend met verschillende nationale en internationale normen. We kunnen nauwkeurig voldoen aan de compliance-eisen van verschillende klanten, of het nu gaat om energiesystemen, industriële installaties of duurzame energieprojecten. We kunnen zeer aanpasbare en betrouwbare neutrale aardingsweerstandsoplossingen bieden om klanten te helpen een veilige aardingsbescherming voor hun systemen te realiseren.

Vraag: Wat is de levertijd? Wat zijn de ondersteunende materialen en after-sales garanties?

A: RST Electric heeft een stabiele productiecapaciteit en kan efficiënt reageren op de bestellingen van klanten. Voor de standaard neutrale aardingsweerstand met reguliere specificaties bedraagt ​​de levertijd 30-45 werkdagen; voor op maat gemaakte producten bedraagt ​​de levertijd 45-60 werkdagen, zodat dit de projectvoortgang van de klanten niet beïnvloedt. Elke partij producten gaat vergezeld van volledige technische documenten, inclusief testrapporten, materiaalcertificaten, IEEE32-conformiteitsverklaring, IEC-verklaring en bedienings- en onderhoudshandleiding, die klanten gemakkelijk kunnen accepteren, nalevingscontrole en later gebruik. Wij bieden een garantieservice van 24 maanden. Dankzij het wereldwijde netwerk voor reserveonderdelen kunnen wij foutdiagnose op afstand en snelle levering van reserveonderdelen verzorgen. Tegelijkertijd kunnen we ook diensten met toegevoegde waarde leveren, zoals ondersteuning voor foutopsporing op locatie, afhankelijk van de behoeften van de klant, en volledige bescherming bieden voor het project van de klant gedurende het hele proces.

Vraag: Welke voordelen heeft de keuze voor RST Electric op het gebied van aanschafkosten en prijs-kwaliteitverhouding?

A: We houden ons aan het directe leveringsmodel van de fabriek, zonder enige prijsstijging op het middenniveau. De prijzen zijn volledig transparant, waardoor klanten een neutrale aardingsweerstand van hoge kwaliteit kunnen kopen tegen een redelijkere prijs, waardoor de aanschafwaarde voor hun geld aanzienlijk wordt verbeterd. Tegelijkertijd worden onze producten geproduceerd via het hele proces van onafhankelijke productie en ondergaan ze strenge inspecties, waardoor een stabiele kwaliteit en een lange levensduur worden gegarandeerd, wat de onderhouds- en vervangingskosten in de toekomst effectief kan verlagen. Bovendien kan ons engineeringteam het productontwerp optimaliseren op basis van de projectvereisten van de klant, terwijl ervoor wordt gezorgd dat de prestaties aan de normen voldoen, waardoor klanten kosteneffectievere oplossingen worden geboden die de productkwaliteit, compliance en aanschafkosten in evenwicht brengen, waardoor klanten goedkope en hoogbeveiligde systeemaardingsbescherming kunnen realiseren.
