De RST-600kW AC-resistieve loadbank simuleert elektrische belastingen in de echte wereld, zodat u uw stroomapparatuur met vertrouwen kunt testen, valideren en onderhouden. Of u nu een nieuwe dieselgenerator in bedrijf stelt, een UPS-systeem kwalificeert voor een datacenter of routineonderhoud uitvoert aan industriële voedingen, deze loadbank biedt u de gegevens die u nodig hebt om een stabiele, betrouwbare werking te garanderen.

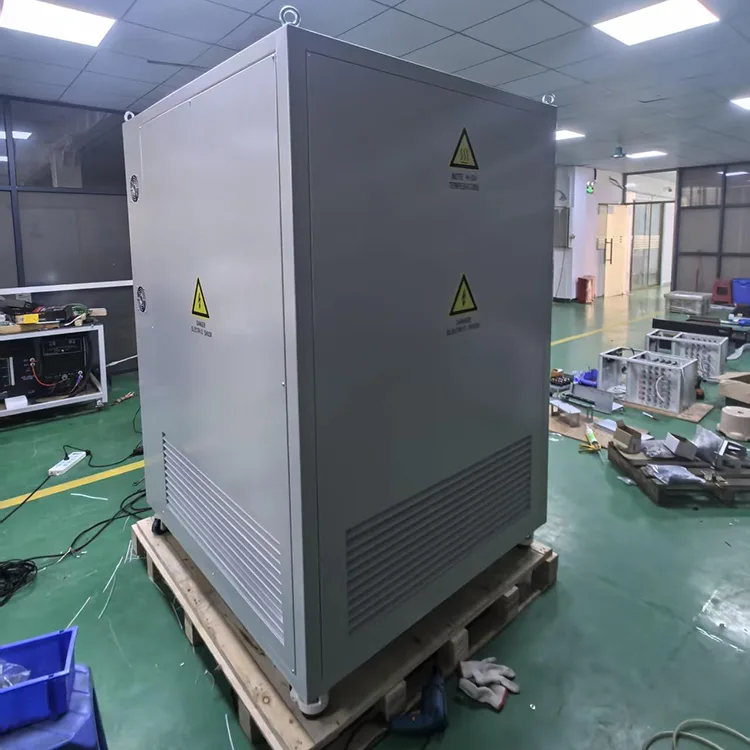

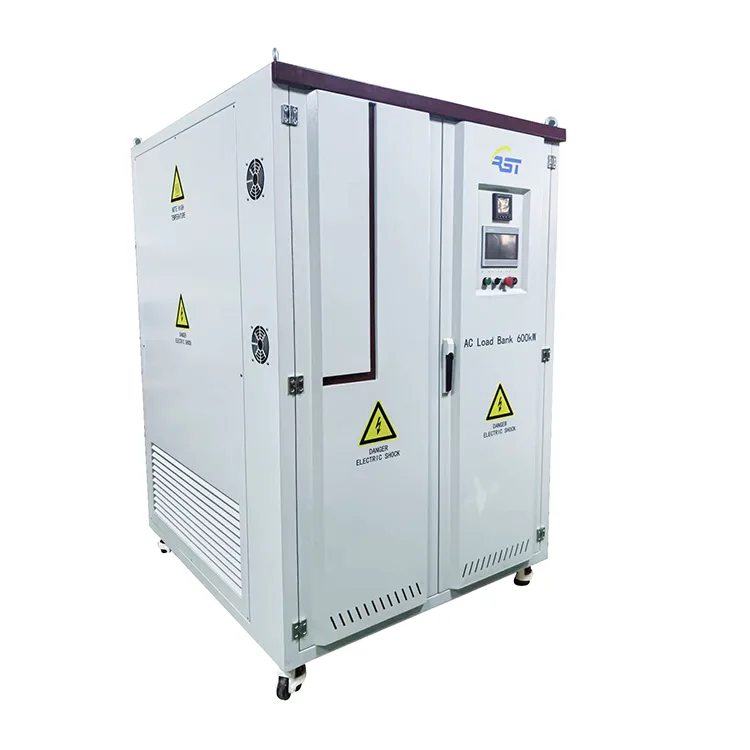

Deze alles-in-één resistieve laadkast integreert een plaatstalen kast, weerstandsbuizen met vinnen van anti-corrosielegering, een ventilatorsysteem met geforceerde luchtkoeling, een Siemens PLC-besturingssysteem en een HMI met aanraakscherm. Het ondersteunt 4 universele industriële spanningsklassen (480V/440V/380V driefasige vierdraads sterverbinding, 220V driefasige driedraads deltaverbinding), met handmatige ster-driehoek bedradingsschakelfunctie, maximaal testvermogen tot 600 kW, 10 kW minimaal instelbare belastingsstap, laadnauwkeurigheid ± 3%, en voldoet aan de meeste industriële energietesteisen.
- Prestatietesten van generatorsets: validatie bij volledige belasting en gedeeltelijke belasting
- Inbedrijfstelling en verouderingstests van het UPS-systeem
- Kwaliteitsbeoordeling van de stroomvoorziening voor industriële installaties
- R&D-laboratoria die nauwkeurige belastingsimulatie vereisen
- Probleemoplossing en foutdiagnose van elektrische apparatuur
1. Multi-voltage compatibel ontwerp Ondersteunt 4 mainstream AC industriële spanningen, één machine dekt 220V ~ 480V testscenario's; ster/driehoekbedrading kan handmatig worden geschakeld op koperen rails, er hoeven geen interne componenten te worden vervangen.
2. Duurzame legeringsweerstandskern Gevinde legeringsweerstandsbuizen, zuur- en alkali- en zoutsproeibestendig, sterke corrosieweerstand, hoge isolatie, stabiele warmteafvoer, ondersteuning voor langdurig continu gebruik.
3. Elektrische componenten van wereldklasse
Schakelaars: stabiele AC-schakelaars van het merk ABB
Controller: Siemens S7-200Smart PLC
Bedieningsterminal: Industrieel touchscreen HMI
1. Dubbele bedieningsmodi Lokaal touchscreen handmatig / automatisch laden; afstandsbediening via pc-software, Modbus-RTU (RS485) / Modbus-TCP (RJ45 Ethernet) communicatie, handig voor het automatisch koppelen van de testwerkplaats.
2. Volledig veiligheidsbeschermingssysteem Uitgerust met noodstop, kortsluiting, overstroom, overspanning, te hoge temperatuur, lage luchtdruk van de ventilator, overbelasting van de ventilator, meerlaagse vergrendelingsbescherming voor rookdetectie; alle ladingen worden automatisch ontladen zodra het alarm wordt geactiveerd, zoemeralarm en registreren volledige alarmlogboeken.
3. Zeer nauwkeurige meting en weergave 0,5-niveau meetinstrument, real-time weergave 3-fase spanning, stroom, actief vermogen P, reactief vermogen Q, schijnbaar vermogen S, arbeidsfactor PF, frequentie, inlaat-/uitlaattemperatuur, controlekamer en railkamertemperatuur, alle gegevens gevisualiseerd op aanraakscherm.
Een hoogwaardige Generator Load Bank is de sleutel tot het garanderen van de betrouwbaarheid van uw energiesysteem, en goed onderhoud is de basis voor een stabiele werking op de lange termijn. De RST-600kW loadbank is ontworpen om hoge prestaties en onderhoudsgemak in evenwicht te brengen.
Dagelijkse inspectie (vóór/na gebruik):
Uiterlijk en reiniging: Controleer op eventuele schade, vervorming of corrosie aan de behuizing en veeg het oppervlaktestof af met een droge, zachte doek. Zorg ervoor dat er geen obstakels zijn binnen een straal van 3 meter (voor luchtinlaat) en 5 meter (voor luchtuitlaat) rond de apparatuur, en dat de ventilatieopeningen vrij zijn.
Verbindingsinspectie: Controleer of het netsnoer, de signaalkabel enz. goed zijn aangesloten en of de aansluitklemmen los zitten, geoxideerd zijn of brandplekken vertonen.
Functiecontrole vooraf: Controleer na het starten of de ventilator normaal draait en of er abnormale geluiden te horen zijn. Controleer via de mens-machine-interface (HMI) of de spannings-, stroom- en andere parameterweergaven normaal zijn.
Interne reiniging: Reinig de binnenkant van de apparatuur maandelijks met droge perslucht of zachte borstels, vooral het stof op de koellichamen en ventilatoren.
Inspectie van kerncomponenten: Controleer elk kwartaal, terwijl de voeding is uitgeschakeld, of er sprake is van doorbranding, geur of losheid in de interne vermogensweerstanden, schakelaars (zoals ABB), relais, enz. Gebruik een multimeter om de weerstandswaarde te meten. Als de afwijking groter is dan ±5%, vervang deze dan onmiddellijk.
Onderhoud koelsysteem: Reinig het ventilatorfilterscherm om een soepele luchtinlaat te garanderen.
Verificatie van de beveiligingsfunctie: Simuleer regelmatig foutomstandigheden zoals overstroom en oververhitting om te testen of de beveiligingsapparaten van de apparatuur gevoelig en betrouwbaar zijn.
1. Na de zware belastingstest behouden de weerstandsbuizen een hoge resttemperatuur; moet wachten tot de ventilator vertraagd is gestopt en volledig is afgekoeld voordat de kastdeur wordt geopend om brandwonden te voorkomen.
2. Vereisten voor opslagomgeving: opslagtemperatuur -30 ℃ ~ +60 ℃, droge omgeving, bedek een stofdichte doek als deze langdurig inactief is, schakel regelmatig gedurende 30 minuten per maand in om de interne componenten te ontvochtigen.
3. Verboden bediening: Blokkeer de luchtinlaat/-uitlaat niet gedurende lange tijd met hoog vermogen, waardoor een alarm voor overtemperatuur en brandweerstandsbuizen worden geactiveerd; demonteer de koperen staven van de interne rail niet zonder professionele training.

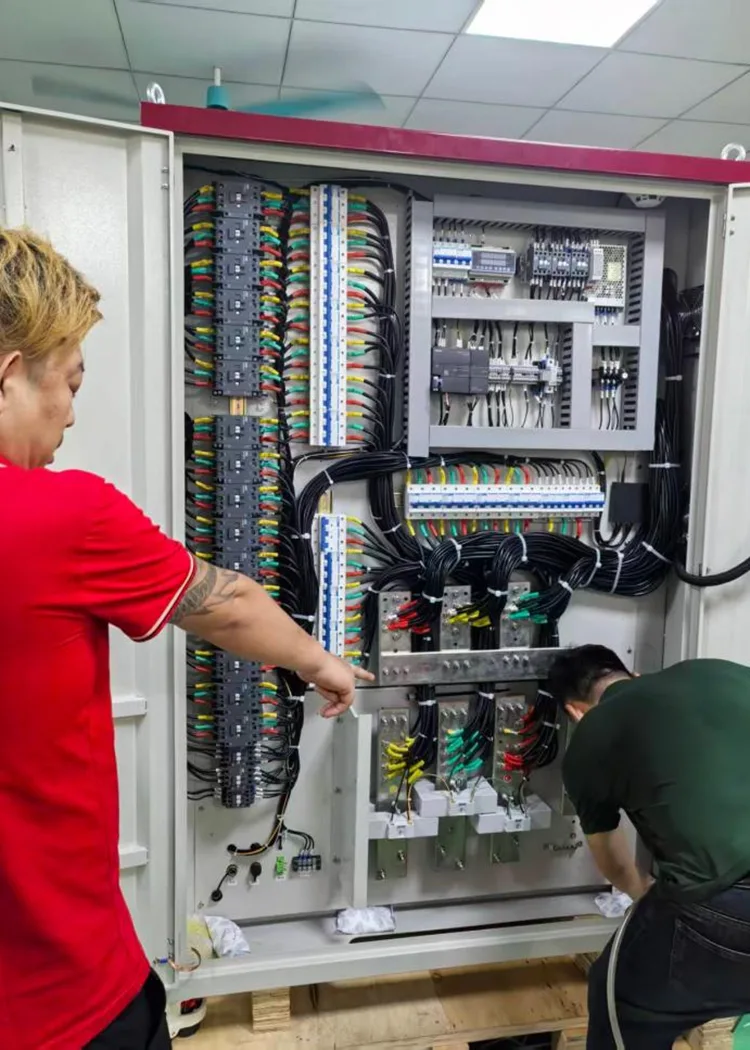

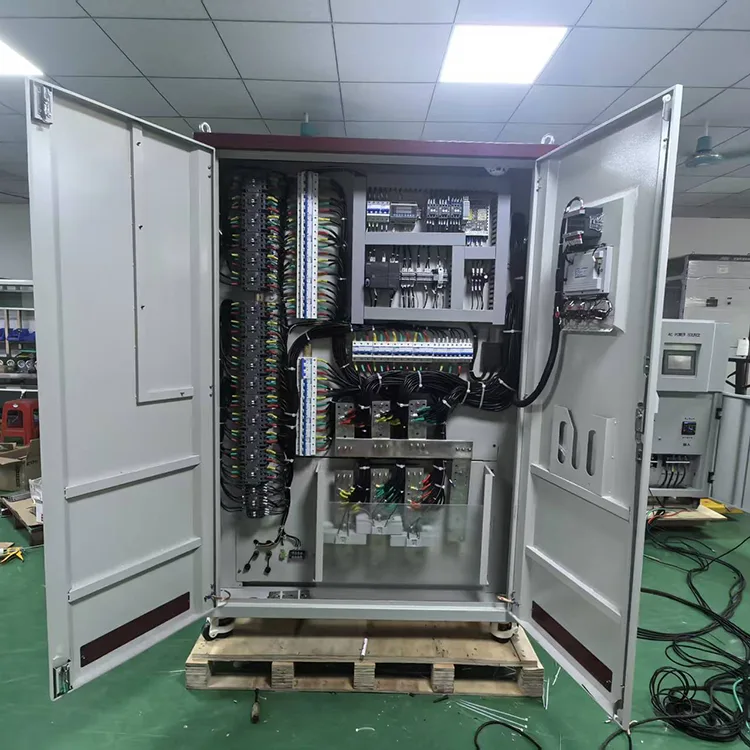

Elke RST-600kW loadbank is gebouwd met toonaangevende componenten: ABB-contactoren zorgen voor betrouwbaar schakelen, terwijl de Siemens 200Smart PLC intelligente, gebruiksvriendelijke besturing biedt. De weerstandsbuizen van aluminium hebben een uitzonderlijke corrosieweerstand, hoge isolatieprestaties en een efficiënte warmteafvoer, waardoor continu gebruik mogelijk is zonder prestatieverlies.
Eén unit ondersteunt vier spanningsconfiguraties – AC480V, AC440V, AC380V en AC220V – met handmatige ster-naar-driehoekschakeling voor maximale toepassingsflexibiliteit. Dit betekent dat u dezelfde Generator Load Bank in verschillende testopstellingen kunt gebruiken, waardoor de apparatuurkosten worden verlaagd en de inventaris wordt vereenvoudigd.

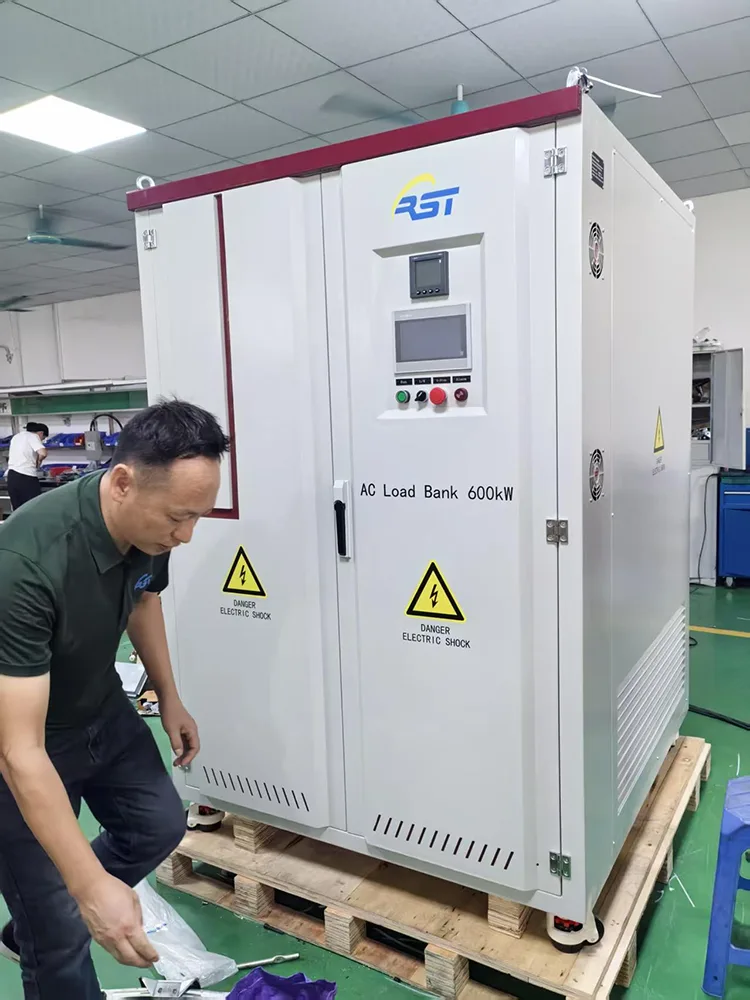

Bedien de loadbank lokaal via het 7-inch HMI-touchscreen met realtime weergave van spanning, stroom, vermogen, arbeidsfactor en frequentie. Of schakel over naar afstandsbediening via pc-software, Modbus-RTU of Modbus-TCP voor geautomatiseerd testen, datalogging en het genereren van rapporten.
Uw apparatuur en personeel worden beschermd door meerdere veiligheidslagen: overspannings- en overstroomuitschakeling, bescherming tegen oververhitting met automatisch ontladen van de belasting, bewaking van de luchtstroom van de ventilator, rookdetectie en een prominente noodstopknop. Het systeem beschikt ook over laden/lossen met één toets: stel simpelweg het doelvermogen in en druk op "Laden"; de unit doet de rest.
Vraag 1: Kan deze loadbank tegelijkertijd 220V-, 380V-, 440V- en 480V-apparatuur testen?
A: Het kan niet meerdere spanningen tegelijkertijd testen, maar ondersteunt het schakelen tussen verschillende spanningswerkomstandigheden.
480V/440V/380V: Sterverbindingsbedrading op rail, sluit neutrale draad N aan;
220V: Pas de railjumper aan op de delta-aansluiting, verwijder de neutrale draad; Schakelen hoeft alleen maar de koperen staafverbindingsplaat in het testcompartiment aan te passen, eenvoudige bediening zonder vervanging van componenten.
Vraag 2: Hoe selecteer ik de juiste loadbank-stroom voor mijn generator of UPS?
A: Over het algemeen mag het vermogen van de loadbank die voor het testen wordt gebruikt niet minder dan 30% van het nominale vermogen van de geteste voeding bedragen om regelmatig onderhoud te garanderen. Voor uitgebreide prestatietests (zoals fabrieksacceptatietests) is een Generator Load Bank vereist die 100% volledige belasting of zelfs 110% overbelasting kan simuleren. Het vermogen van de RST-600 kW is traploos instelbaar binnen het bereik van 1-600 kW, waardoor flexibel kan worden voldaan aan verschillende testvereisten, van lichte belasting tot volledige belasting.
Vraag 3: De apparatuur activeert regelmatig een alarm voor overtemperatuur tijdens langdurig laden. Hoe kan dit worden opgelost?
A: Classificeer 4 hoofdoorzaken en oplossingen:
1. Luchtkanaal geblokkeerd: stof opgehoopt op ventilator- en weerstandsbuizen, maak alle ventilatiekanalen schoon, verwijder vuil;
2.Fanstoring: ventilator blokkeert, lage draaisnelheid of overbelasting, vervang defecte ventilator, controleer de voedingsspanning van de ventilator (bereik 400V ± 10%);
3. Overschrijd het nominale testvermogen: langdurig gebruik van meer dan 600 kW overbelasting, verminder het belastingsvermogen tot binnen het nominale bereik;
4. Instelling temperatuurdrempel te laag: Ga naar de instellingenpagina om de bovengrens van de overtemperatuur aan te passen (fabrieksinstelling 300 ℃ uitlaattemperatuur, niet naar boven aanpassen zonder toestemming).
Vraag 4: Waarom kan de loadbank het ingestelde vermogensniveau niet bereiken?
A: Dit wordt meestal veroorzaakt door een van de volgende problemen:
1. Problemen met de contactor: De contacten van een vaak gebruikte contactor kunnen versleten zijn, wat resulteert in slecht contact;
2. Problemen met de besturing of bedrading: Controleer of de bedrading van het besturingscircuit los zit en of de besturingsparameters van de PLC (deze unit gebruikt een Siemens S200 Smart) correct zijn ingesteld;
3. Problemen met de voeding: Controleer of de uitgangsspanning en frequentie van de te testen voeding stabiel zijn.
Q1: Het aanraakscherm toont het alarm voor lage luchtdruk van de ventilator na het starten van de ventilator
A: Los problemen stap voor stap op:
1. Bevestig dat de ventilator normaal gesproken zonder blokkering wordt gestart;
2. Controleer of de draairichting van de ventilator opwaartse luchtafvoer moet zijn, omgekeerde bedrading zal ervoor zorgen dat de luchtdruk onvoldoende is;
3. Controleer of de bedradingsklemmen van de ventilator loszitten of slecht contact maken, en de bedrading opnieuw vastzetten;
4.Luchtinlaat geblokkeerd door diversen, maak omringende barrières schoon.
Vraag 2: Geen communicatie via afstandsbediening via Modbus-RTU/TCP
A: 1. Bevestig dat er slechts één communicatie-interface tegelijk wordt gebruikt. RS485 en RJ45 kunnen niet tegelijkertijd worden aangesloten;
2. Controleer het communicatieadres (1~247) en de baudrate (9600/19200/38400) in overeenstemming met de bovenste computer; 3. Sluit de communicatiebedrading opnieuw aan, controleer kabelbreuk of interferentie met de afscherming.
Vraag 3: Het noodstopalarm verschijnt plotseling tijdens de test
A: Controleer eerst de noodstopknop op het voorpaneel; Indien ingedrukt, draait u de rode knop met de klok mee om te resetten; het alarm verdwijnt automatisch. Als het alarm nog steeds aanwezig is, controleer dan of de bedradingslus van de noodstop open is.
Q4: Rookalarm wordt automatisch geactiveerd tijdens bedrijf
A: Dit is een storing met een hoog risico; apparatuur zal alle ladingen onmiddellijk lossen. Schakel de voeding onmiddellijk uit, open de kastdeur om te controleren of de weerstandsbuis brandt, kortsluiting in de interne bedrading, verwijder brandbare diversen, vervang beschadigde componenten voordat u deze opnieuw gebruikt.
Vraag 5: Kan de Generator Load Bank buiten worden geïnstalleerd?
A: Standaardmodel IP20-beschermingsgraad, alleen geschikt voor droge werkplaatsen binnenshuis. Voor gebruik buitenshuis is een aangepaste regen- en stofdichte kast nodig, en de reinigingsfrequentie van de ventilator en het weerstandscompartiment moet worden verhoogd om te voorkomen dat regenwater en sediment kortsluiting veroorzaken.
Vraag 6: Wat zit er in het leveringspakket?
A: 1 set RST-600kW AC-loadbank, fabriekstestrapport, originele Engelse handleiding, standaard aansluitrailaccessoires.
Projectachtergrond

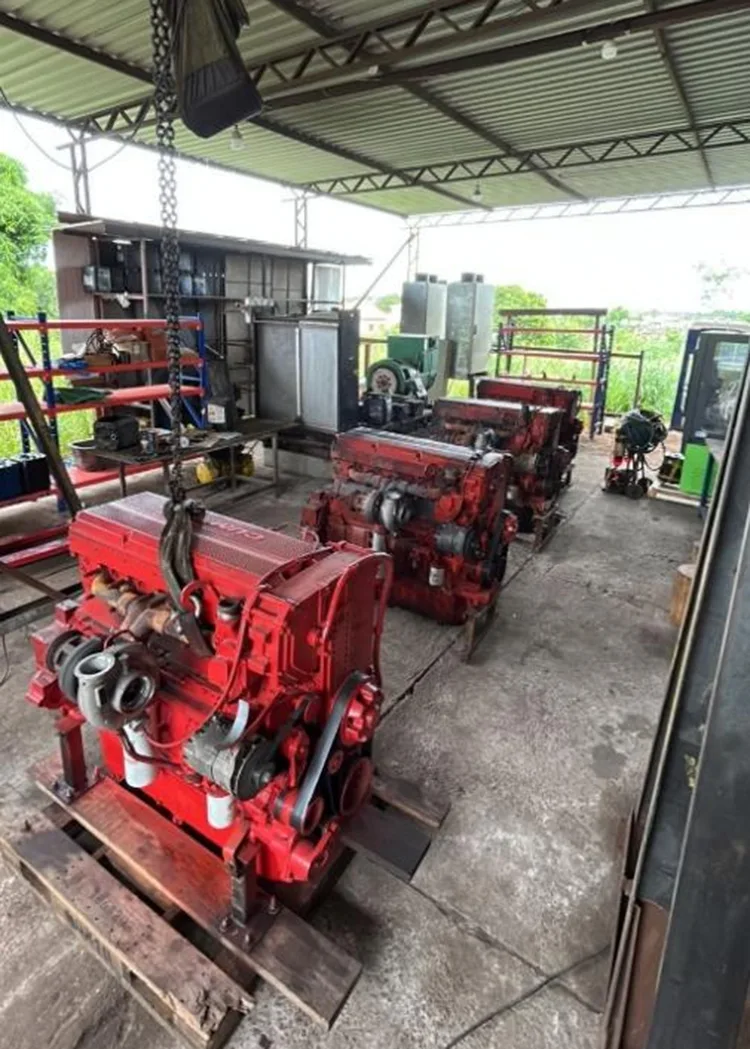

Dit project bedient een lokale generatorfabrikant in Brazilië. De Braziliaanse markt maakt gebruik van een industriële frequentie van 60 Hz met gediversifieerde regionale spanningen (220V/380V/440V/480V), en alle generatoren moeten voldoen aan de strikte INMETRO-certificering met langdurige tests bij volledige belasting. Bovendien kennen lokale elektriciteitsnetten frequente spanningsschommelingen.
Voorheen gebruikte de klant verspreid gespleten kleine laadkasten voor het testen van generatoren. De oude apparatuur was moeilijk te verplaatsen, vereiste frequente handmatige bedradingswisselingen voor verschillende spanningstests, had een lage testefficiëntie en kon zich niet goed aanpassen aan onstabiele lokale netomstandigheden, waardoor niet werd voldaan aan de lokale certificeringstesteisen.
Oplossingen en toepassingseffecten ter plaatse
Na de adoptie van onze RST-600kW geïntegreerde AC-loadbank, aangepast aan de Braziliaanse 60Hz-netstandaard, heeft de klant alle testpijnpunten effectief opgelost:
1. Geïntegreerd ontwerp met meerdere spanningen: één enkel apparaat bestrijkt 220 ~ 480 V, vier reguliere spanningsklassen die overeenkomen met de lokale energiestandaard van Brazilië, en ondersteunt snelle ster-delta-schakeling zonder herhaalde bedrading. Het elimineert meerdere sets overtollige laadapparatuur en bespaart 40% werkplaatsruimte.
2. Professionele veiligheidsbescherming voor onstabiel raster: ingebouwd multi-beschermingsvergrendelingssysteem. Het wordt automatisch in realtime ontladen zodra er sprake is van een onstabiele generatoruitgangsspanning of overstroom veroorzaakt door slechte lokale netomstandigheden, waardoor testgeneratoren worden beschermd tegen schade tijdens langdurige tests met volledige belasting.
3. Intelligent automatisch testsysteem: uitgerust met automatische laadfunctie met één klik op het aanraakscherm. Het kan automatisch spanning, stroom, arbeidsfactor en andere testgegevens registreren en het exporteren van testrapporten met één klik ondersteunen, waardoor perfect wordt voldaan aan de traceerbaarheidsvereisten van INMETRO-certificeringsgegevens. De totale arbeidskosten worden gehalveerd.
4. Handige mobiele structuur: ontworpen met hijsringen en vorkheftruckgaten, kan de geïntegreerde lastbank eenvoudig worden overgedragen tussen verschillende teststations in de werkplaats.
De UPS-productielijn van een nieuw energiebedrijf heeft een langdurige cyclische verouderingstest nodig van 380V / 440V UPS-producten, oude laadapparatuur heeft een grote laadfout, frequent vals alarm bij te hoge temperatuur en geen communicatiefunctie op afstand, waardoor er geen verbinding kan worden gemaakt met het MES-systeem in de werkplaats. Voordelen na vervanging door onze Generator Load Bank:
1. Laadnauwkeurigheid ± 3%, stabiel uitgangsvermogen tijdens cyclische veroudering, consistente teststandaard voor elke batch producten;
2.Modbus-TCP Ethernet-communicatie, realtime uploadtestgegevens naar het centrale controlesysteem van de fabriek, realiseer onbeheerde automatische verouderingsworkshop;
3.Fan vertraagde stopfunctie, ga door met warmteafvoer na het lossen, verleng effectief de levensduur van de weerstandsbuis.
4. Onderscheid echte oververhittingsfout en temperatuurschakelaar vals alarm, vals alarmpercentage verlaagd met meer dan 90%;

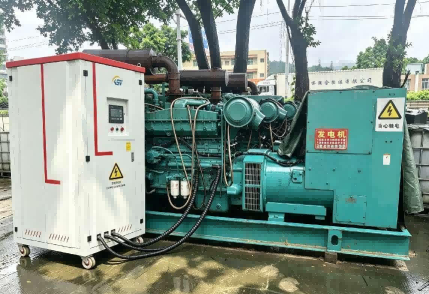

Een energieafdeling van een kusthaven in Penang, Maleisië, heeft regelmatig belastingtests nodig voor back-upgeneratorsets, waarbij strenge eisen worden gesteld aan mobiele prestaties en snelle bedradingsefficiëntie van testapparatuur. Hoogtepunten van de belangrijkste toepassingen zijn als volgt:
1. Gebruikt geïntegreerde loopwielen en vorkheftruckstructuur, waardoor flexibel transport naar verspreide generatorkamers in verschillende delen van de haven mogelijk is;
2. Uitgerust met een alarmlogopslagfunctie, die alle abnormale bedrijfsgegevens registreert tijdens tests ter plaatse, waardoor technisch personeel daarna snel potentiële fouten van generatoren kan controleren en elimineren;
3.IP20 binnenbeschermingskast gecombineerd met een onafhankelijk rookdetectiebeschermingsapparaat, aangepast aan de vochtige en gecompliceerde werkomgeving van elektriciteitscentrales in kusthavens;
4. Geconfigureerd met hoogwaardige ABB-contactoren en Siemens PLC-besturingssysteem, waardoor een ultralaag uitvalpercentage wordt gegarandeerd, zelfs onder frequente gebruiks-, bewegings- en trillingswerkomstandigheden.
1. Productietestingenieur: het meest praktische punt is dat er vier spanningen zijn geïntegreerd, de handmatige ster-driehoekschakelaar bespaart veel bedradingstijd; De bediening via het aanraakscherm is intuïtief, handmatig gesegmenteerd laden is handig voor stapsgewijze tests met klein vermogen.
2. Onderhoudstechnicus na verkoop: foutclassificatie is duidelijk, elk alarm komt overeen met een onafhankelijke gids voor probleemoplossing; componenten zijn allemaal internationale reguliere merken, reserveonderdelen zijn gemakkelijk aan te schaffen, de onderhoudslast per kwartaal is klein.
3.Equipment Procurement Manager: Eén set vervangt meerdere single-voltage laadkasten, one-stop-aankoop, verlaagt de investeringskosten van apparatuur; uniforme maatstandaard, planning van de werkplaatsindeling is eenvoudiger.
4. Automatiseringsprojectontwerper: dubbele communicatiemodi op afstand (RS485 / TCP) zijn zeer compatibel met verschillende PLC- en bovenste computertestsystemen, geen extra signaalconversiemodule nodig, eenvoudige dockingprogrammering.
1. Multi-voltage universeel ontwerp: 220V/380V/440V/480V vier spanningsgraden, ster-driehoek handmatige schakeling, breed toepassingsbereik.
2. Stabiele belastingskern met hoog vermogen: weerstandsbuizen met vinnen van anti-corrosielegering, ondersteuning voor langdurig continu gebruik, ± 3% hoge laadnauwkeurigheid.
3.Dual lokale en afstandsbediening: lokale bediening via touchscreen + Modbus dual-protocol externe communicatie, realiseer automatisch onbeheerd testen.
4. Allround veiligheidsbescherming: noodstop, overspanning, overstroom, overtemperatuur, ventilatorfout, meerlaagse vergrendeling voor rookdetectie, automatisch ontladen voor alle fouten.
5. Gemakkelijke overdracht en onderhoud: geïntegreerd mobiel ontwerp met zwenkwielen, onafhankelijke controle-/testcompartimenten, handige regelmatige reiniging en componentinspectie.
6. Standaardcomponenten van wereldklasse: Siemens PLC, ABB-schakelaars, uiterst nauwkeurig meetinstrument op 0,5 niveau, stabiele prestaties en een lange levensduur.
