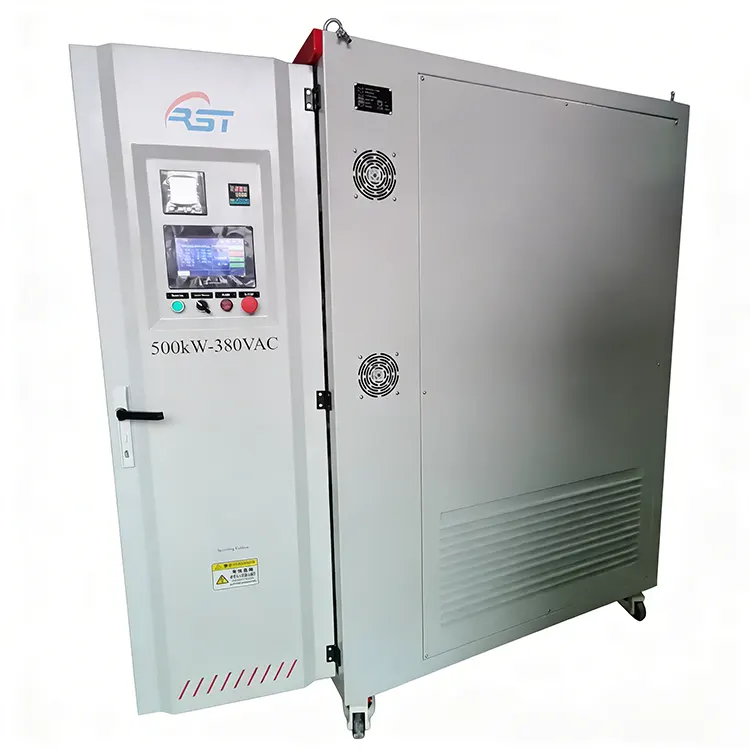

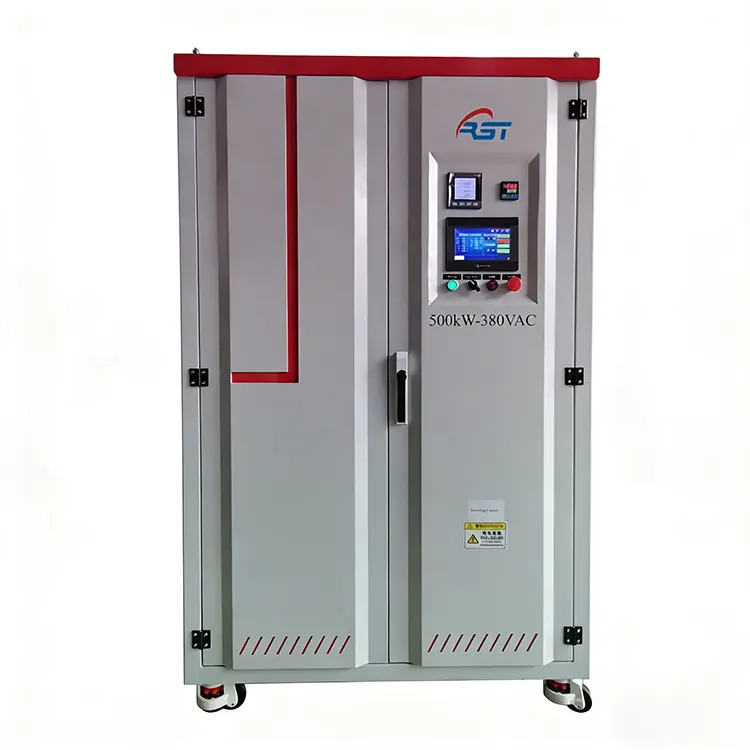

500 kW 380 V AC-belastingsbank

De 500 kW AC Resistive Load Bank van RST Electric vertegenwoordigt de voorhoede van krachtige testtechnologie. Deze 500 kW 380 V AC Load Bank werkt op 380 V AC (50/60 Hz) en maakt gebruik van een modulaire weerstandsbankarchitectuur met een minimale stapbelasting van 5 kW, waardoor gedetailleerde simulatie van elektrische belastingen in de echte wereld mogelijk is. De unit is uitgerust met een zeer nauwkeurige vermogensmeter uit de CET PMC-serie die spanning (L-N/L-L), stroom, actief/reactief/schijnbaar vermogen, arbeidsfactor, frequentie en cumulatieve energie weergeeft - allemaal op een levendig 7-inch HMI-aanraakscherm. Het chassis is gebouwd om zware omstandigheden te weerstaan ​​en is vervaardigd uit zwaar koudgewalst staal met een meertraps anticorrosiecoating. Het geforceerde luchtkoelsysteem maakt gebruik van ventilatoren met variabele snelheid en onafhankelijke thermische sensoren, die de luchtstroom automatisch aanpassen op basis van de realtime belastingseisen om de efficiëntie te maximaliseren en akoestische ruis te minimaliseren. Voor geautomatiseerd testen ondersteunt de loadbank bediening op afstand via RS485/Modbus-RTU, Ethernet/IP of pc-gebaseerde software, waardoor naadloze integratie in bestaande SCADA-systemen of aangepaste testprotocollen mogelijk is. Met meer dan 15 jaar gespecialiseerde productie-ervaring zorgt RST Electric ervoor dat elke unit vóór verzending een uitgebreide fabrieksacceptatietest (FAT) ondergaat, compleet met gekalibreerde testrapporten.

1. Ultrafijne belastingsresolutie - Stappen van 5 kW maken een nauwkeurige simulatie van belastingsvariaties mogelijk, cruciaal voor het testen van de regelaar en de AVR.

2. Intelligent thermisch beheer - PID-gestuurde ventilatoren behouden optimale weerstandstemperaturen, verlengen de levensduur en verminderen akoestische ruis.

3. Uitgebreide veiligheidsarchitectuur - Tweetraps bescherming tegen oververhitting met onafhankelijke sensoren; detectie van faseverlies en spanningsonbalans.

4. Klaar voor Industrie 4.0 - Standaard Ethernet/Modbus TCP-interface maakt bewaking op afstand en integratie met fabrieksautomatiseringssystemen mogelijk.

5. Op de gebruiker gerichte HMI - Intuïtief 7-inch touchscreen met grafische belastingsprofielen, realtime trends en testvoorinstellingen met één druk op de knop.

6. Mogelijkheid tot parallelle werking - Master-slave-modus maakt het combineren van meerdere eenheden mogelijk voor testen van meerdere megawatt zonder complexe externe bedieningselementen.

7. Mobiliteit voor zwaar gebruik - Versterkt chassis met vierwegvorkheftruckzakken en hijsogen ontworpen voor gemakkelijke verplaatsing van de locatie.

Technische specificatie

Toepassingsscenario van 500 kW 380 V AC-belastingsbank

● Thermische en gascentrales - Inbedrijfstelling en routinematige belastingtests van stoomturbines, gasturbines en dieselgeneratoren tot 500 kW.

● Hyperscale datacenters - Validatie van multi-MW UPS-systemen, back-upgeneratoren en stroomdistributie-eenheden (PDU's) onder piekbelastingsomstandigheden.

● Hernieuwbare energieparken - Testen van zonne-energie-omvormers op utiliteitsschaal, windturbineconverters en batterij-energieopslagsystemen (BESS) op vol vermogen.

● Zware industrie - Belastingtesten van grote inductiemotoren, frequentieregelaars (VFD's) en energie-infrastructuur van centrales.

● Offshore en maritiem - Geschikt voor het testen van platformgeneratoren, validatie van het stroomsysteem aan boord en elektrische apparatuur van booreilanden.

● Onderzoeks- en certificeringslaboratoria - Leveren van nauwkeurige weerstandsbelastingen voor productontwikkeling, typetesten en verificatie van de naleving van de netcodes.

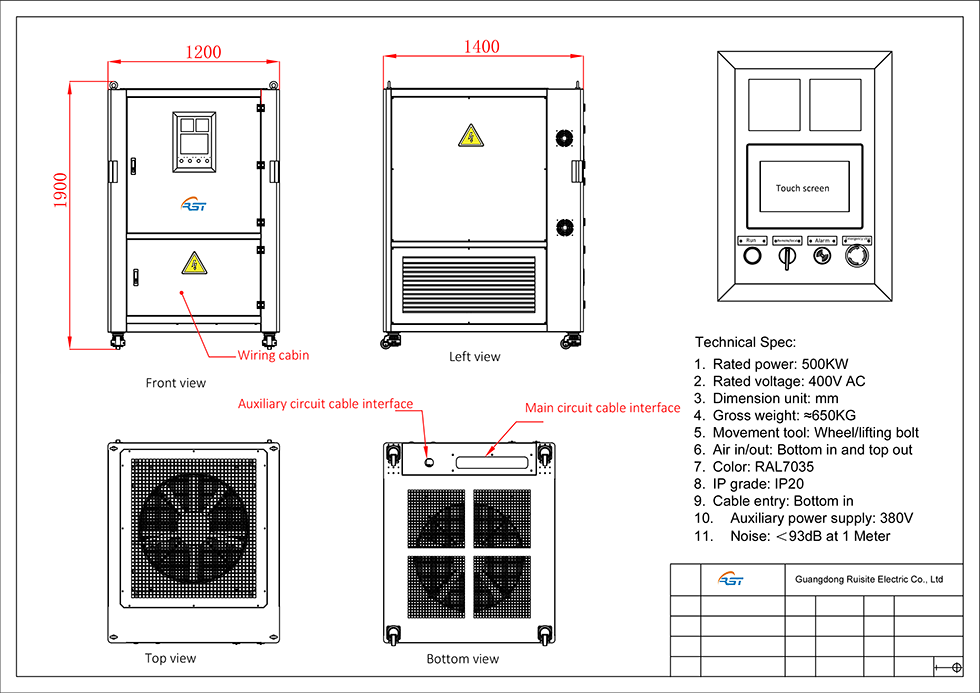

Tekening en afmetingen

Pakket en verzending

RST Electric hanteert een streng verpakkingsprotocol voor alle 500 kW 380 V AC Load Bank-exporten. Elke eenheid wordt eerst gewikkeld in VCI-folie (Vapor Corrosion Inhibitor) om te beschermen tegen vocht, en vervolgens ingekapseld in meerdere lagen industriële rekfolie. Robuust staalband zet de lading vast op een versterkte exportpallet, en de gehele constructie is ingesloten in een op maat gemaakte, begassingvrije multiplexkist die voldoet aan de ISPM 15-normen. Voor luchtvracht bieden wij schok- en kantelindicatoren om de afhandelingsomstandigheden te monitoren. Alle zendingen bevatten uitgebreide documentatie: paklijsten, handelsfacturen, certificaten van oorsprong en fabriekstestrapporten. We werken samen met wereldwijde expediteurs om flexibele verzendopties aan te bieden - FCL, LCL, luchtvracht of deur-tot-deur express - zodat uw apparatuur op tijd en in perfecte staat arriveert.

Wanneer betrouwbaarheid en kracht samenkomen, loopt RST Electric voorop.

Wanneer betrouwbaarheid en een hoge vermogensvraag samenkomen, loopt RST Electric altijd voorop in de branche en biedt u hoogwaardige 500 kW 380 V AC Load Bank. Wij zijn een legitieme Chinese fabrikant. Van productontwerp, aanschaf van componenten tot productie, productie en kwaliteitscontrole, elke stap wordt strikt door ons beheerd. Dit zorgt voor een stabiele productkwaliteit en bespaart u de middelste schakels, waardoor u kunt profiteren van directe fabrieksleveringsprijzen zonder verborgen kosten, waardoor u hogere inkoopkosten kunt realiseren.

Ontwikkelingsgeschiedenis

Sinds 2008 houden wij ons bezig met het onderzoek en de productie van krachtige laadkasten. We beschikken over een ISO 9001-gecertificeerde fabriek met een totale oppervlakte van ruim 7.000 vierkante meter, uitgerust met een geautomatiseerde assemblagelijn. Onze capaciteiten op het gebied van productie-efficiëntie en kwaliteitscontrole lopen consequent voorop in de sector. We hebben een professioneel intern R&D-team dat altijd gefocust is op de innovatie en upgrade van thermische beheertechnologie en besturingssoftware, waarbij de productprestaties voortdurend worden geoptimaliseerd om te voldoen aan de hoogwaardige testvereisten van verschillende industrieën. Voordat elke laadbak de fabriek verlaat, wordt een kalibratie-instrument gebruikt om 100% verouderingstests bij volledige belasting uit te voeren om ervoor te zorgen dat het product na levering stabiel kan functioneren en eventuele kwaliteitsrisico's te elimineren.

Productmarkt

Door de jaren heen zijn we een vertrouwde leverancier geworden voor klanten in meer dan 50 landen over de hele wereld, met klanten in regio's als de Verenigde Staten, Duitsland, de Verenigde Arabische Emiraten, Singapore, Australië en andere. We hebben uitgebreide industriële ervaring opgebouwd op gebieden zoals energieopwekking, datacenters, hernieuwbare energie en zware industrie. Als u casestudies en referentiemateriaal van klanten voor soortgelijke krachtige projecten nodig heeft, kunnen wij u deze op elk gewenst moment ter beschikking stellen. Wij bieden uitgebreide dienstverlening op maat. De spanningsopties omvatten 380V, 400V, 415V, 480V en 690V. Door de combinatie met een step-down transformator kunnen we ook een spanningsvereiste van 11 kV realiseren. De beschermingsgraden van de behuizing omvatten IP23 binnentype, IP54 buitentype en IP56 maritieme kwaliteit. De besturingsmethoden kunnen worden geüpgraded naar geavanceerde PLC, draadloze afstandsbediening, mobiele APP-bediening en kunnen ook worden aangepast met SCADA-integratie. Afhankelijk van de vereisten kunnen de meetmethoden worden geselecteerd als basistype, Power Quality Analyzer of meerpuntstemperatuurbewaking.

Wat betreft after-sales service

Wat betreft levering en after-sales bedraagt ​​de standaard levertijd voor de op maat gemaakte 500KW 380V AC Load Bank 20-25 werkdagen. We bieden compleet technisch materiaal in meerdere talen, zoals Engels, Spaans, Frans en Arabisch. Tegelijkertijd kunnen we professionele on-site technici regelen die inbedrijfstellings- en trainingsdiensten ter plaatse bieden op basis van de behoeften van de klant, zodat het hele proces van uw aanschaf en gebruik wordt beschermd.

Projectgevallen

1. Projectachtergrond

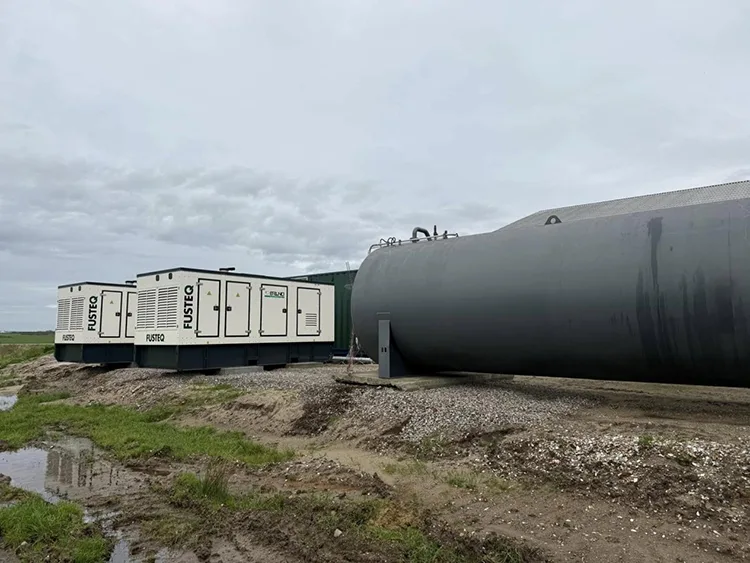

Het energietechniekproject van een Deense klant omvat de acceptatie-inspectie van een lokale thermische elektriciteitscentrale, een datacenter en een nieuwe energieopslagfaciliteit. Tijdens de reguliere inbedrijfstelling en fabriekstests van 400V-dieselgeneratoren, UPS- en BESS-apparatuur, beschikt conventionele belastingsapparatuur over grove stappen voor het aanpassen van de belasting, lage meetprecisie en geen gecentraliseerde besturingsfunctie op afstand, waardoor de langdurige, continue verouderingstest bij volledige belasting niet kan worden voltooid, wat verborgen risico's met zich meebrengt voor de levering van stroomproducten en de werking van het elektriciteitsnet ter plaatse. RST Electric op maat gemaakte standaard 500 kW 400 V PF = 1,0 AC resistieve loadbank in strikte overeenstemming met de lokale energietestnormen van de EU om te voldoen aan de eisen van de klant voor verificatie bij volledige belasting voor meerdere soorten elektrische apparatuur.

2. Technische kernspecificaties en ontwerpvoordelen

Elektrische beoordelingl

Totaal nominaal vermogen: 500 kW, driefasige AC400V steraansluiting, PF=1 zuivere resistieve belasting, nominale bedrijfsstroom 722A

Belastingsaanpassing: 11 elektrische versnellingen, minimale belasting in één stap 25 kW, weerstandstolerantie ± 5%

Bestand tegen spanning: AC2500V/50Hz gedurende 1 minuut zonder storing of vonk; uiterst nauwkeurige vermogensmeter, weergavenauwkeurigheid: 0,1 V/0,1 A/0,1 kW/1 Hz

Omgevingsconditie: Werktemperatuur: -10℃~+55℃, Max RH≤95% dagelijks gemiddelde zonder condensatie, Installatiehoogte ≤2000m, werkomgeving binnenshuis.

Materiaal- en structurele kenmerken

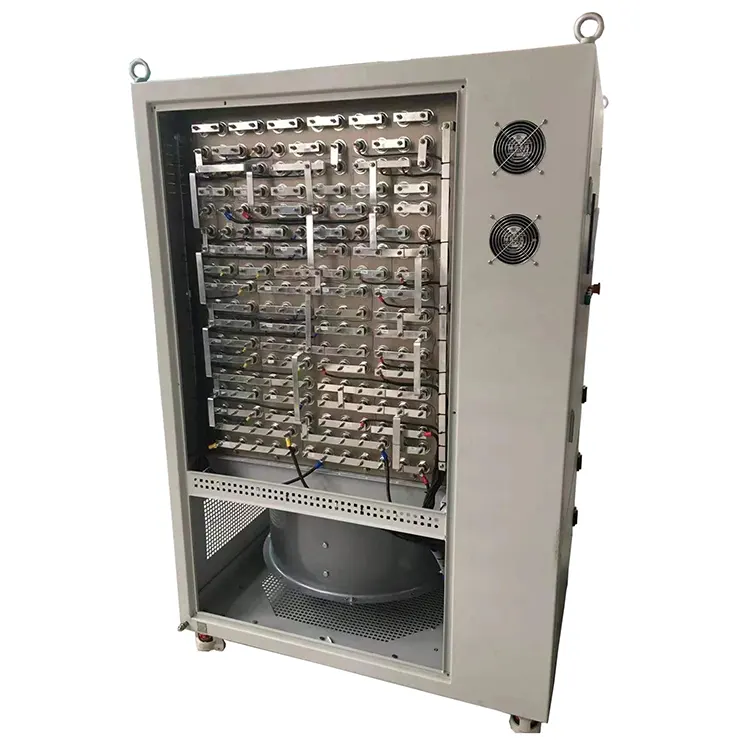

(1) Weerstandskern: weerstandselementen van lage TCR-legering met lage temperatuurstijging en uitstekende warmteafvoerprestaties, stabiele prestaties bij langdurig continu gebruik bij volle belasting.

(2) Geforceerd koelsysteem: Bottom-in top-out geforceerde luchtkoeling met variabele snelheid uitgerust met PID-snelheidsregulerende ventilatoren, past automatisch de luchtstroom aan op basis van realtime belasting om het bedrijfsgeluid te verminderen en de levensduur van de apparatuur te verlengen.

(3) Meerlaags veiligheidsbeschermingssysteem: overbelasting, overspanning, noodstop en oververhitting vier belangrijke beveiligingen, plus faseverlies en driefasige onbalansspanningsbewaking; onafhankelijke temperatuursensor die een alarm activeert wanneer abnormale oververhitting optreedt.

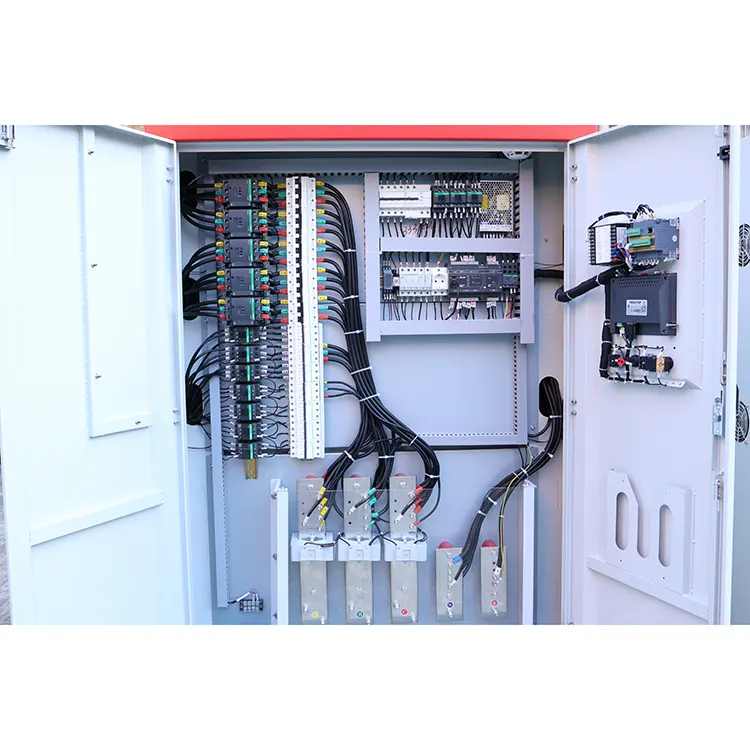

(4) Kastconstructie: Zware koudgewalste stalen kast met meerlaagse anticorrosiecoating, IP20/IP23 binnenbescherming, afmeting L1150×D1300×H1900mm, nettogewicht 540kg, F-klasse isolatie; gesplitste bedradingsindeling voor stroomrail, ventilatorcircuit en externe signaalterminal, handig voor veldbedrading en aansluiting op de schakelkast van de klant.

(5) Dual Control-modus: lokale 7-inch HMI-aanraakschermbediening; externe RS485 Modbus RTU-communicatie, ter ondersteuning van gecentraliseerde automatische tests via PC en SCADA; master-slave parallelle functie om meerdere units te combineren voor gecombineerde belastingtests op MW-niveau.

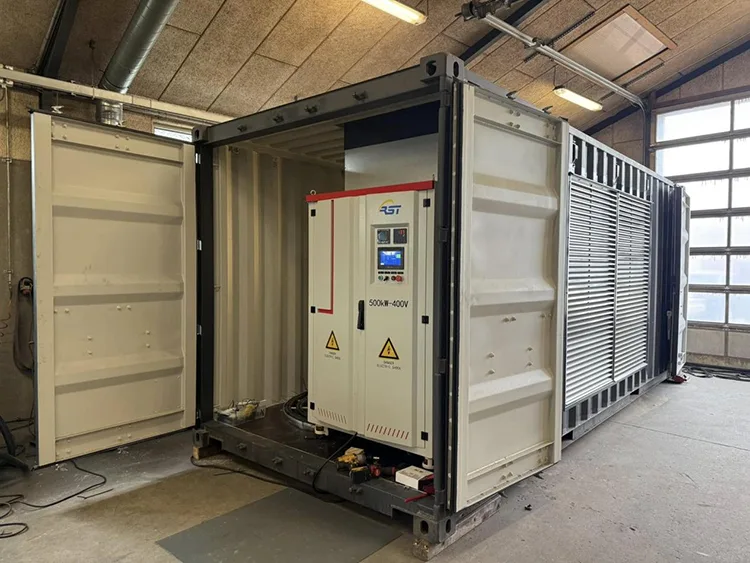

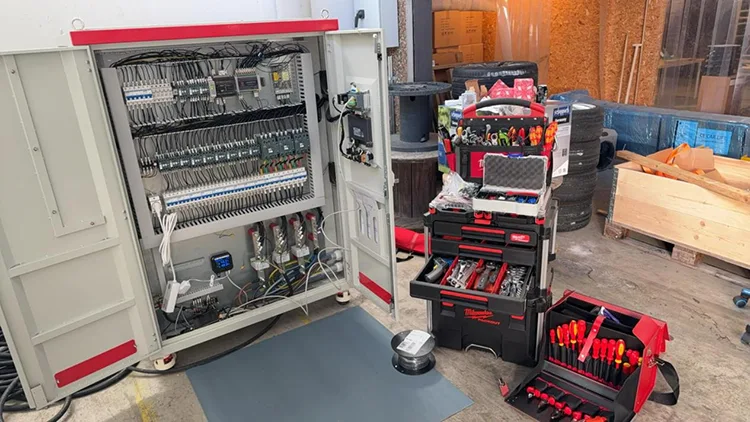

3. Standaard voor installatie en inbedrijfstelling op locatie

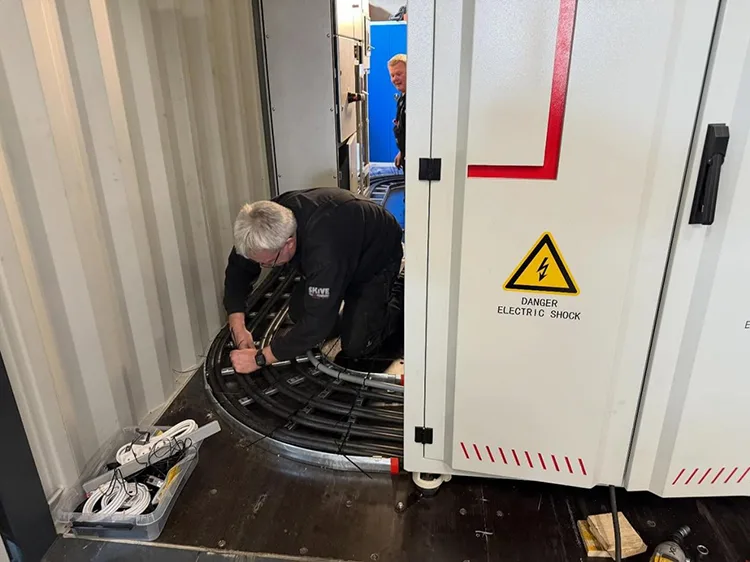

1). De installatieconstructie volgt de EU-installatiespecificatie voor elektrische apparatuur; aparte bedrading voor voedingslus, ventilatorregelleiding en meetsignaalleiding; kast bevestigd via gereserveerde hijsogen en vorkheftruckgaten, betrouwbare PE-aarding.

2). De test voorafgaand aan de inbedrijfstelling omvat inspectie van de ventilatorbesturing, controle van de gladheid van het luchtkanaal en een test van de isolatieweerstand; formele toegang tot de stroomapparatuur van de klant pas nadat alle foutopsporingsitems de FAT-fabrieksinspectie hebben doorstaan.

3). Bedieningsregel: Reinig regelmatig de luchtinlaat- en uitlaatfilters om luchtblokkering en abnormale temperatuurstijging te voorkomen; er worden geen ontvlambare artikelen rond de laadkast gestapeld tijdens een langdurige continue belastingstest.

4. Probleemoplossing en onderhoudsservice na verkoop

Veelvoorkomende storingen ter plaatse, waaronder abnormale oververhitting, kortsluiting in de weerstand, communicatiestoring op afstand en vals alarm voor te hoge temperatuur, worden vermeld in de officiële onderhoudshandleiding;

Periodieke inspectienorm: Regelmatige interne stofreiniging van de kast en ventilatoronderhoud elke 3 tot 6 maanden; gebruik een 1000V-megohmmeter voor periodieke isolatie-inspectie en de bijbehorende weerstandsspanningstest.

Garantietermijn: 12 maanden na inbedrijfstelling ter plaatse of 18 maanden vanaf de verzenddatum (afhankelijk van wat zich het eerst voordoet). Gratis reparatie en vervanging van componenten bij fabricagefouten in de fabriek; levenslange levering van reserveonderdelen en wereldwijde technische begeleiding op afstand voor klanten na de garantie, optionele inbedrijfstellingsservice ter plaatse in Europa.

5. Projectresultaat

1). Nauwkeurig gegradueerd laden verbruikt volledig test-redundante stroom, realiseert full-cycle full-load verificatie van de generator, UPS en energieopslagapparatuur van de klant, en elimineert het risico van onvolledige testgegevens.

2). Het intelligente dubbele controle- en multi-beschermingsontwerp zorgt voor stabiel langdurig gebruik, geen oververhitting en veiligheidsfouten tijdens langdurig feitelijk gebruik door de klant.

3). De modulaire standaardstructuur vermindert de dagelijkse onderhoudswerklast aanzienlijk, waardoor de latere exploitatie- en onderhoudskosten van de klant uiteraard worden verlaagd.

Neem contact op met RST Electric voor op maat gemaakte krachtige 500 kW 380 V AC Load Bank voor Europese generatoren, datacenters en nieuwe energieprojecten, ontvang een gratis technisch voorstel en offerte.
