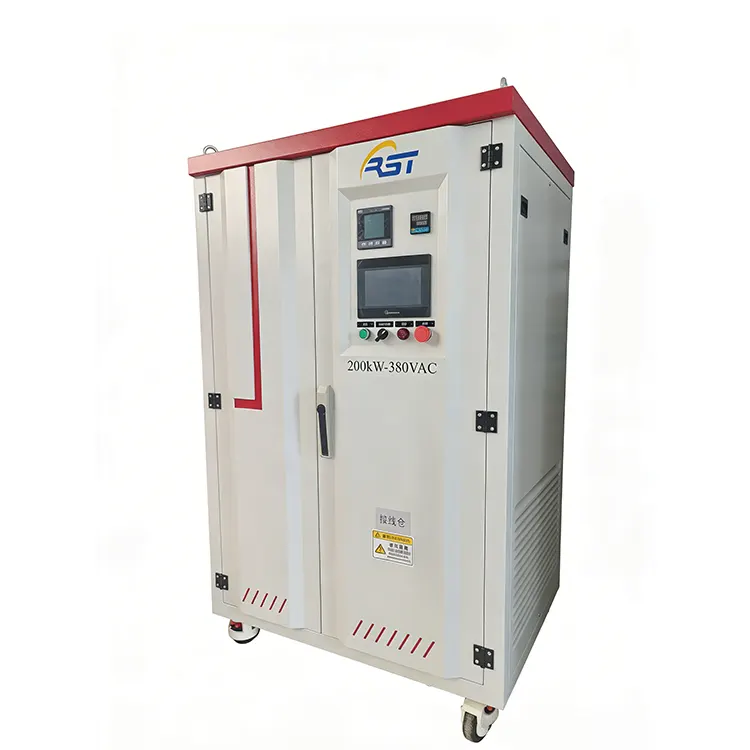

De 200 kW AC Resistive Load Bank van RST Electric is een veelzijdige testoplossing op maat voor middelgrote vermogensvalidatietaken. Deze resistieve belastingbank van 200 kW is geschikt voor 400 V AC-systemen bij 50/60 Hz en beschikt over een getrapte belastingsregeling met een minimumstap van 1 kW, waardoor nauwkeurige simulatie van elektrische belastingen in de echte wereld mogelijk is voor diesel-/gasgeneratoren, UPS-systemen en zonne-energie-omvormers. Het modulaire ontwerp vereenvoudigt het onderhoud, terwijl de integratie van componenten van topmerken (Schneider-contactoren, industriële PLC) betrouwbaarheid op lange termijn garandeert.

De unit is voorzien van een multifunctionele meter uit de CET PMC-serie voor realtime, klasse 0,5 nauwkeurige weergave van spanning, stroom, vermogen en frequentie. Verkrijgbaar met optionele afstandsbediening via pc-software of Modbus-RTU (RS485) en past zich naadloos aan geautomatiseerde testomgevingen aan. Of deze nu wordt ingezet in datacenters, zonneparken of industriële installaties, deze loadbank biedt de nauwkeurigheid en duurzaamheid die nodig zijn voor kritische stroomtests.

Technische specificaties

Producteigenschappen

1.Flexibele belastingcontrole met hoge resolutie

Een minimale stap van 1 kW maakt nauwkeurige simulatie mogelijk van nullast tot 200 kW vollast, en ondersteunt diverse testvereisten, van kleine batterijladers tot grote generatorsets.

2. Snelle respons en dynamische simulatie

Snelle veranderingen in de belastingsstappen (elektrische schakelaars die elektrisch worden bediend en vastgehouden) maken een dynamische simulatie van belastingsomstandigheden in de echte wereld mogelijk, inclusief tests voor plotselinge belastingafwijzing en analyse van transiënte respons.

3.Premium componenten met lange levensduur

Maakt gebruik van componenten van wereldberoemde merken: Schneider/ABB-contactoren, PLC van industriële kwaliteit en zelfontwikkelde weerstandselementen van nikkel-chroomlegering (roestvrij staal omhuld, 3 jaar garantie).

4.Modulaire constructie voor eenvoudig onderhoud

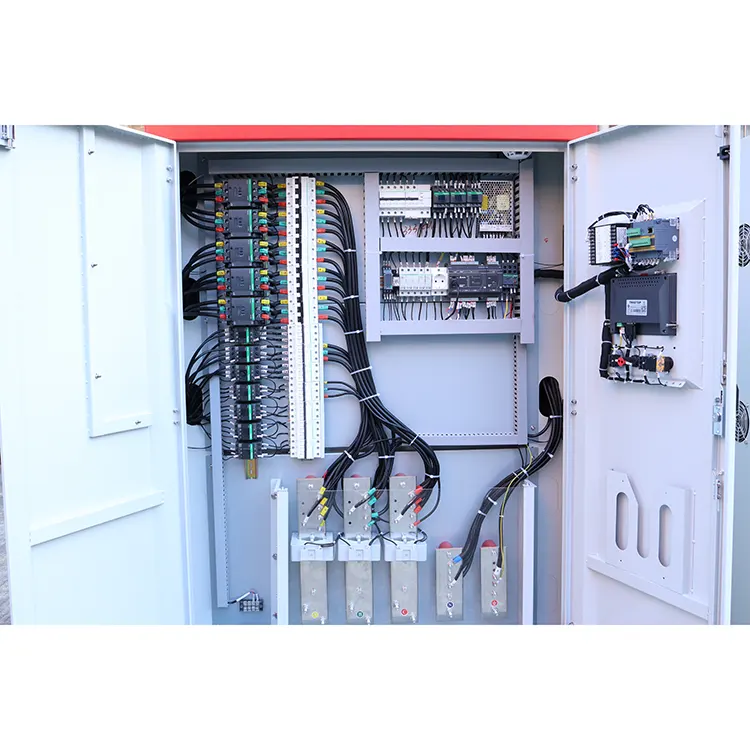

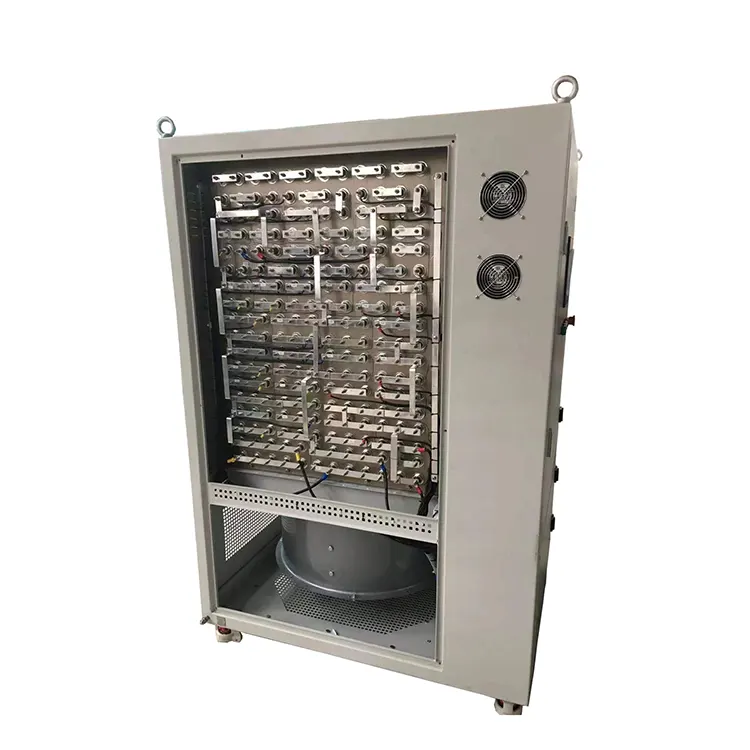

Weerstandselementen gemonteerd in gemakkelijk toegankelijke, uitschuifbare trays. Het modulaire ontwerp vereenvoudigt het onderhoud, vermindert de uitvaltijd en verlaagt de totale eigendomskosten.

5. Programmeerbare PLC met HMI-aanraakscherm

Standaard: Drukknoppaneel met digitale meters;

Optioneel: 7-inch kleurentouchscreen-HMI met Programmable Logic Controller (PLC) die aangepaste automatische testsequenties mogelijk maakt. Gebruikers kunnen laadprofielen vooraf instellen (meerdere stappen met duur) voor volledig geautomatiseerde generatorvalidatie.

6. Uitgebreide veiligheidsbescherming

Bewaking van te hoge temperatuur met automatische belastingafschakeling, detectie van ventilatorstoringen met belastingsvergrendeling, zekeringen voor aftakkingen op elke belastingsstap (max. 50 kW per aftakking), noodstopknop en afzonderlijke bedienings-/thermische compartimenten om hitteschade aan gevoelige elektronica te voorkomen.

Producttoepassingen

Generatortesten (diesel en gas)

De resistieve loadbank van 200 kW is ideaal voor inbedrijfstelling, proof-of-load-tests, periodieke betrouwbaarheidsoefeningen en het voorkomen van 'nat stapelen' van de motor (ophoping van onverbrande brandstof) met minimale belastingsregeling. Voldoet aan de NFPA 110-normen voor noodstroomsystemen.

UPS-systemen (ononderbreekbare voedingen)

Valideert de prestaties, runtime (batterijontladingstest) en efficiëntie van 3-fasige UPS-eenheden in datacenters, ziekenhuizen en kritieke infrastructuurfaciliteiten.

Omvormers voor zonne-energie en hernieuwbare energie

Test netgekoppelde en off-grid omvormers onder gecontroleerde weerstandsbelastingen om het uitgangsvermogen, de thermische prestaties en de naleving van het elektriciteitsnet te verifiëren.

Energieopslagsystemen (ESS)

Evalueert de prestaties van batterijen en omvormers in ESS-toepassingen, inclusief het testen van de laad-/ontlaadcyclus en systeemvalidatie.

Industriële voedingen en PDU

Garandeert de betrouwbaarheid van wisselstroombronnen en Power Distribution Units (PDU's) in productieomgevingen, autofabrieken en ruimtevaartfaciliteiten.

Controle- en communicatieopties

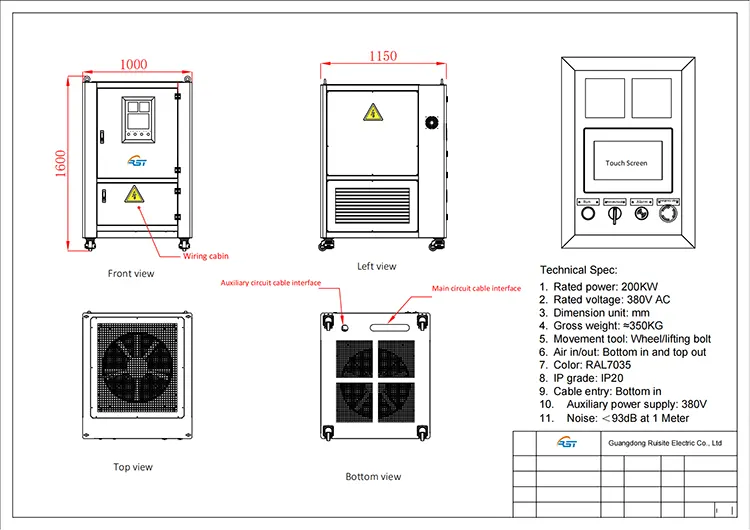

Tekening & Afmetingen

Pakket en verzending

RST Electric zorgt voor een veilige en tijdige levering van elke 200 kW resistieve loadbank:

Beschermende verpakking – Antistatische en vochtwerende filmverpakking van industriële kwaliteit, geplaatst in op maat gemaakte schuimdemping met hoge dichtheid en een versterkte multiplex behuizing voor zware eenheden.

Structurele fixatie – Interne versteviging en schokabsorberende pads om verschuiving van componenten of trillingsschade tijdens transport te voorkomen.

Bescherming van terminals en bedieningspaneel – Terminalafdekkingen afgedicht met krimpdop, bedieningspaneel omwikkeld met bubbelfolie en hoekbeschermers om stof, vocht en stoten te voorkomen.

Documentatie – Inclusief paklijst, fabriekstestrapport, weerstandsmeetcertificaat, thermische schakelaar/NTC-gegevensblad, bedradingsschema en installatiehandleiding.

Vrachtopties –
Expresskoerier (DHL/FedEx/UPS) voor voorbeeldeenheden;
Luchtvracht voor kleine tot middelgrote batches;
Zeevracht (20FT/40FT container) voor bulkbestellingen, met houten pallet en omsnoering voor vorkheftruckbehandeling.

Douane en compliance – Koffers van gegaste multiplex die voldoen aan de exportstandaard, voldoen aan ISPM-15 voor internationale verzending.

Waarom kiezen voor RST Elektrisch?

Wanneer belastingtesten met hoge capaciteit samengaan met betrouwbaarheid bij continu gebruik, levert RST Electric.

Factory Direct, specialist in resistieve loadbanks

Gecertificeerde fabrikant gevestigd in China, gespecialiseerd in resistieve loadbanks met hoog vermogen (1kW – 500kW+) voor het testen van generatoren, UPS en batterijen.

Interne elementwikkeling, lassen, assemblage en thermische kalibratie – volledige kwaliteitscontrole onder één dak.

Fabrieksdirecte prijzen met transparante structuur, geen tussenpersonen, geen verborgen kosten.

Professionele kwaliteitsborging

ISO 9001:2015-gecertificeerde faciliteiten met speciale productielijnen voor zware laadbanken.

100% testen vóór verzending:

Getrapte/continue vermogensbelastingstest (0 → 25% → 50% → 75% → 100%)

Isolatieweerstand en hoogspanningsbestendigheid

Ventilatorvergrendeling en thermische beveiliging (uitschakeling bij oververhitting)

Verificatie van besturingsinterface (op afstand/lokaal, PLC, pc)

Engineeringteam met ervaring in thermische simulatie, luchtstroomontwerp en kalibratie van de nauwkeurigheid van belastingsstappen.

Wereldwijde ervaring, vertrouwde partner

Bewezen leverancier voor generatorfabrikanten, UPS-integrators, datacenters, scheepswerven en energiebedrijven.

Geëxporteerd naar meer dan 40 landen, waaronder Duitsland, de VS, Japan, Australië en de VAE.

Diepgaand begrip van internationale testnormen:

IEC 60146, IEC 61000 (EMC)

UL 508A (industriële bedieningspanelen)

NEMA ICS 10, GB/T 13675

Eindeloze aanpassingen voor 200 kW-modellen

Betrouwbare levering en levenslange ondersteuning

Doorlooptijd:

Standaardconfiguratie van 200 kW: 15–20 dagen

Volledig op maat (PLC, touchscreen, datalogging): 25-35 dagen

Standaard 18 maanden garantie, uitgebreide opties beschikbaar (tot 36 maanden)

Levenslange ondersteuning omvat:

Probleemoplossing op afstand en firmware-updates

Kalibratieservice laadbank (jaarlijkse hercertificering)

Reserveonderdelen (verwarmingselementen, ventilatoren, schakelaars) voor meer dan 10 jaar op voorraad

Gratis technisch advies voor het dimensioneren van loadbanks, het plannen van stapresoluties en het ontwerpen van testprocedures voor generatoren/UPS's
