DC-loadbanktester

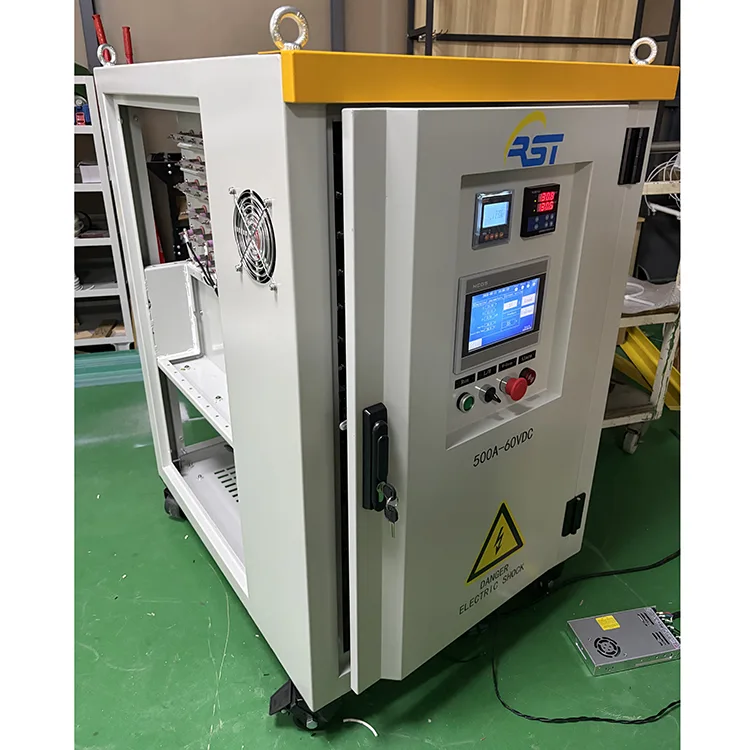

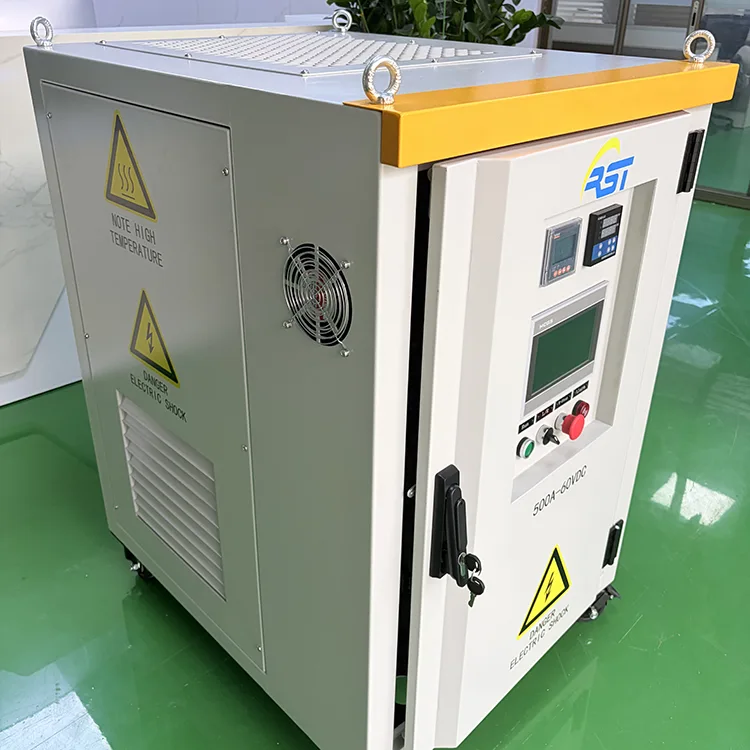

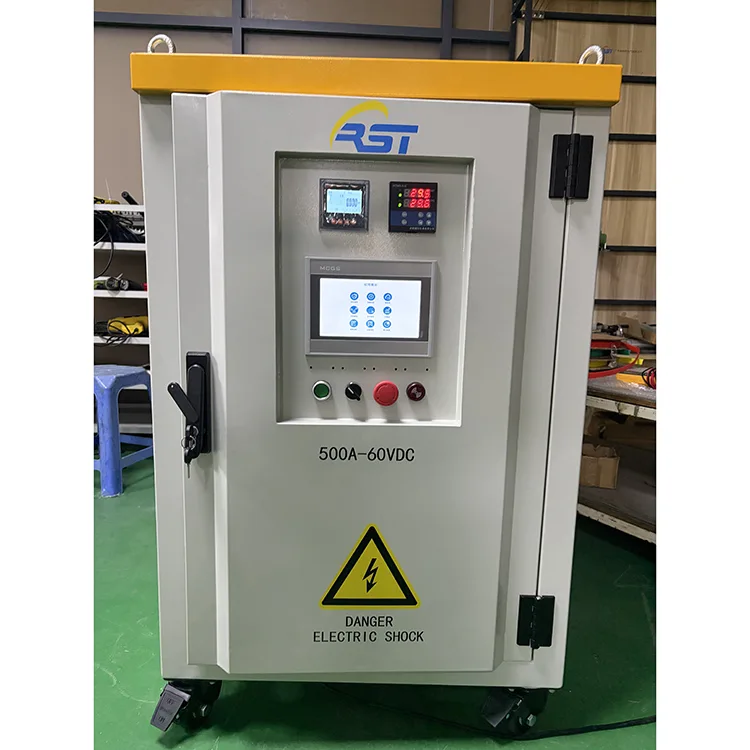

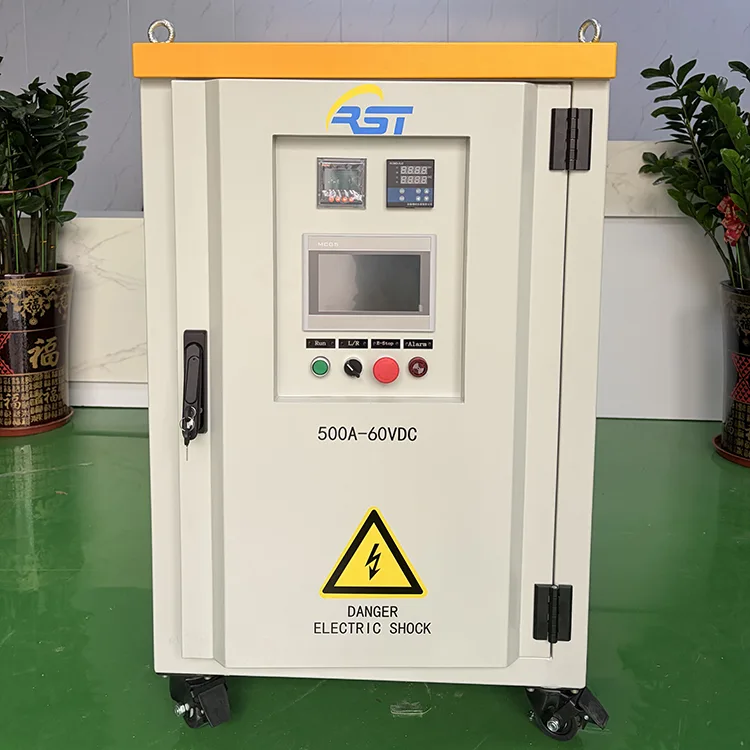

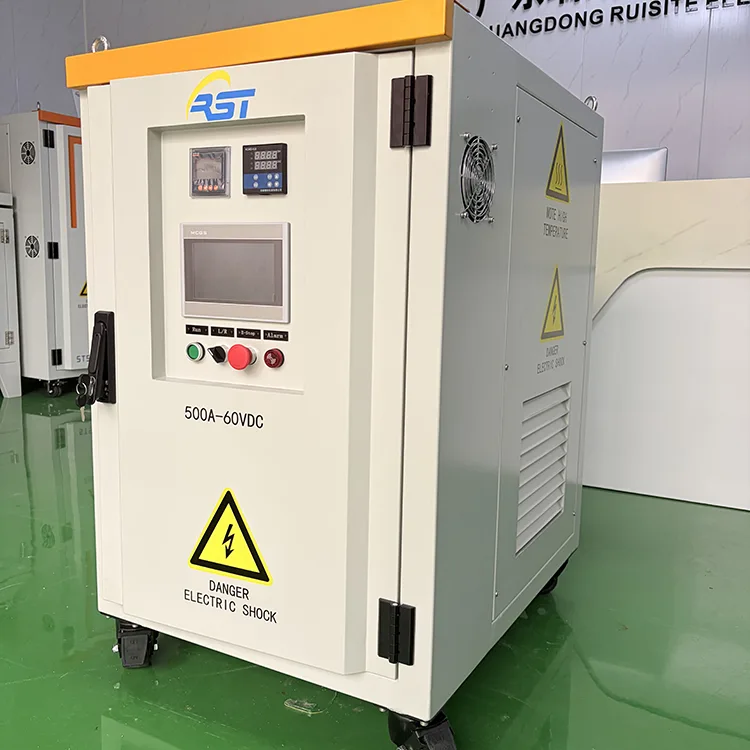

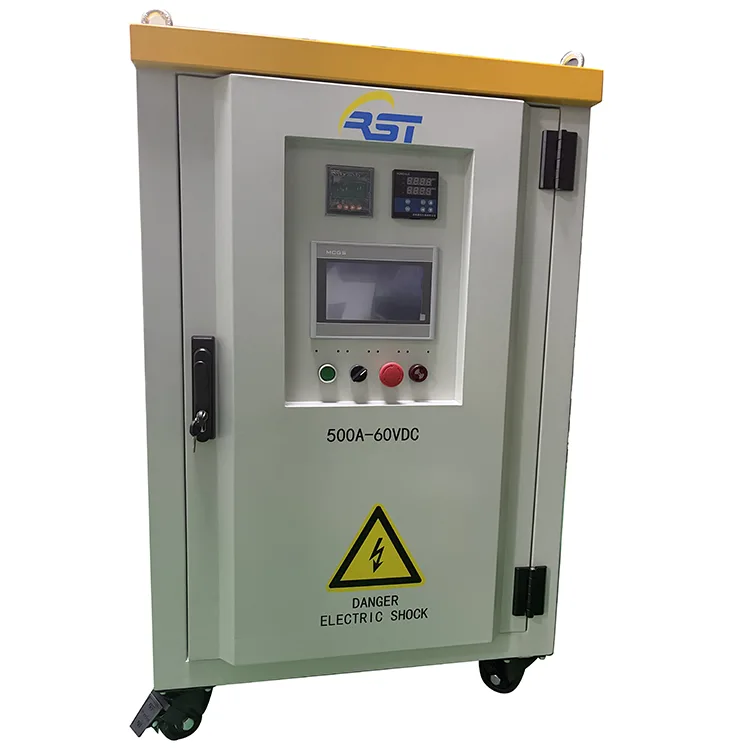

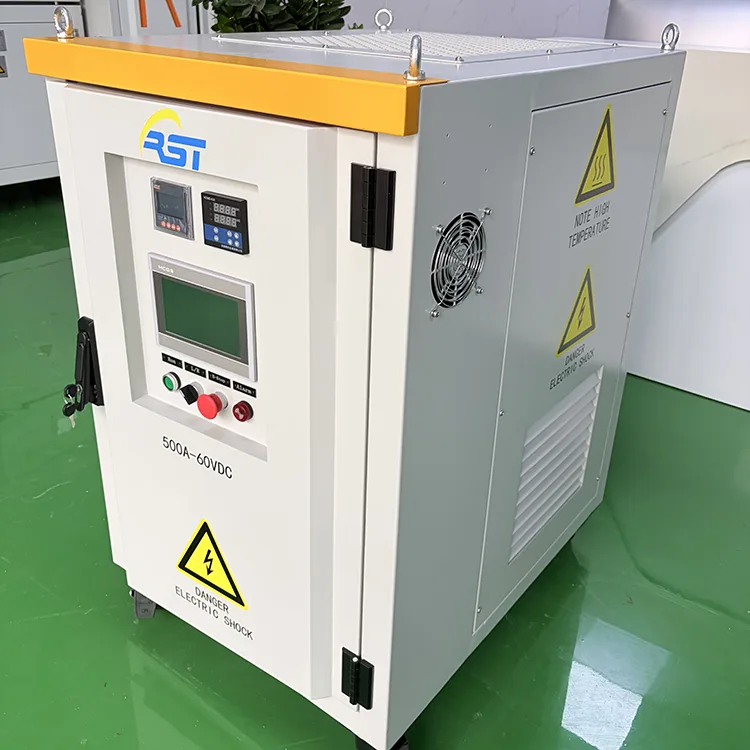

De RST-500A-DC60V-R DC Load Bank Tester is een resistief industrieel testapparaat voor zwaar gebruik, ontworpen om variabele DC-belastingsomstandigheden te simuleren. Het wordt veel gebruikt voor het testen van de capaciteit van batterijpakketten, het verouderen van EV DC-laadpalen, gelijkstroomvoeding, telecomstroom, datacenter HVDC, nieuwe energieopslag en prestatieverificatie van petrochemische gelijkstroomsystemen.

Als uw team worstelt met onbetrouwbare loadbanks die oververhit raken tijdens kritische inbedrijfstelling, of als er geen nauwkeurige datalogging voor uw DC-systemen is, levert de RST-500A-DC60V-R stabiele, herhaalbare tests waarop u kunt vertrouwen.

Kern technische parameters

Belangrijkste productvoordelen

1. Corrosiebestendige legeringsweerstandsbuis voor een lange levensduur Nikkel-chroom roestvrijstalen weerstand met zuur- en zoutsproeiweerstand, uitstekende isolatie en warmteafvoer, ondersteunt non-stop continue ontlading zonder snelle veroudering, waardoor de vervangingskosten van uw apparatuur worden verlaagd.

2. Dubbel lokaal en afstandsbedieningssysteem Ingebouwd MCGS-touchscreen voor handmatig/automatisch laden ter plaatse; RS485 Modbus-RTU-communicatie maakt centrale bewaking op afstand mogelijk, perfect voor geautomatiseerde verouderingsteststations op productielijnen.

Handmatig instelbare belasting in 3,12 stappen + automatisch laden met constante stroom Twee bedieningsmodi: numerieke vaste stroombelasting (doelstroom met één klik) en handmatige onafhankelijke versnellingsschakelaar (1A ~ 100A versnellingen met meerdere bereiken). Operators kunnen op flexibele wijze werkomstandigheden met lichte, gemiddelde en volledige belasting simuleren voor verschillende testnormen.

4. Compleet 6-weg veiligheidsalarm en automatisch ontlaadmechanisme Noodstop, overspanning, overstroom, overtemperatuur, multi-bescherming ventilator lage winddruk. Zodra de abnormale waarde de drempel overschrijdt, schakelt het systeem onmiddellijk alle belastingsversnellingen uit, activeert het zoemeralarm en registreert het alarmlogboeken om schade aan het testmonster te voorkomen.

5. Intelligente temperatuur- en ventilatorvertragingsregeling Automatische ventilatorstoplogica: de ventilator draait continu na het lossen totdat de uitlaattemperatuur onder de 40 ℃ daalt of het aftellen van 3 minuten eindigt, waardoor de restwarmte volledig wordt afgevoerd om de levensduur van de weerstand te verlengen.

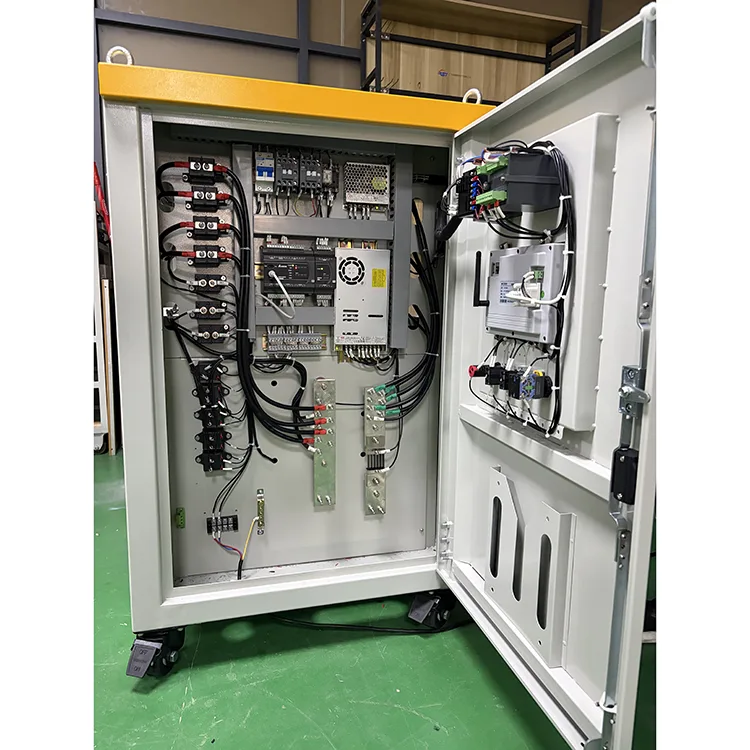

6. Mobiele remzwenkwielen en compacte kastindeling 4 vergrendelbare bewegende wielen voor flexibele overdracht ter plaatse; gesplitste onafhankelijke bedradingscompartimenten (stuurcircuit / DC-testcircuit) gescheiden sterke en zwakke stroom, gemakkelijke bedrading en dagelijkse inspectie.

7. Realtime gegevensbewaking en opslag van alarmopnames. Het touchscreen geeft tegelijkertijd spanning, stroom, vermogen, uitlaattemperatuur en controlekamertemperatuur weer; alle alarmtijd- en foutgegevens worden opgeslagen voor latere traceerbaarheid van probleemoplossing.

Brede toepassingsscenario's

Deze 60V 500A DC Load Bank-tester past op meerdere industriële branches:

1. Nieuwe energie-EV-industrie: DC-laadstapelverouderingstest, ontladingstest van de voeding aan boord, detectie van de capaciteit van lithiumbatterijen

2.Telecom- en datacenter: onderhoud van de ontlading van de 48/60V DC-voedingskast, verificatie van de capaciteit van de back-upbatterij

3. Stroom- en energieopslag: DC-generatoruitgangsprestatietest, off-grid zonne-opslagbatterijcyclusontladingstest

4.Industriële productie: DC-geschakelde voeding fabrieksverouderingstest, DC-gelijkrichterbelastingsimulatie

5.Petrochemie en spoorwegen: Regelmatige onderhoudsinspectie van het back-up-DC-systeem van het station

Gids voor dagelijks en periodiek onderhoud

1. Dagelijkse inspectie vóór het inschakelen (ongeveer 5 minuten, om oververhitting en elektrische storingen te voorkomen)

Inspectieartikelen

● Aardingsdraad: Controleer visueel en handmatig of de aardingsdraad van de kast goed is aangesloten en niet los zit.

● Luchtinlaat/-uitlaat: Zorg ervoor dat er geen obstakels zijn binnen 3 meter van de luchtinlaat en 5 meter van de luchtuitlaat om een ​​onbelemmerde luchtstroom te garanderen.

● Werking van de ventilator: Let na het starten op abnormale lagergeluiden, hevige trillingen of vastlopen.

● Binnenkant van de weerstandskamer: Open de toegangsdeur en controleer op gevallen vreemde voorwerpen of ernstige stofophopingen.

● Paneelknoppen en noodstop: Test alle fysieke knoppen, noodstopschakelaar en touchscreen om een ​​gevoelige reactie te garanderen.

Regelmatig preventief onderhoudsplan

Elke 2-4 weken (aanpassen aan de stofniveaus in de werkplaats)

Reinig het inlaatluchtfilter (het filter aan de onderkant van het apparaat is wasbaar).

Werking: Verwijder het filter → Spoel af om stof en olie te verwijderen → Zorgvuldig drogen voordat u het opnieuw installeert.

Opmerkingen: Gebruik de machine nooit zonder filter.

Elk kwartaal (elke 3 maanden) – Diep onderhoud

Vóór gebruik: Koppel de stroomopwaartse voeding los en vergrendel/tag de machine (LOTO). Laat de interne componenten volledig afkoelen.

● Isolatieweerstandstest: standaardwaarde ≥ 2MΩ. Als deze waarde lager is, stop dan onmiddellijk de machine en controleer op door vocht beschadigde of verkoolde isolatiecomponenten.

● Elektrische aansluitingen vastdraaien: Open de voor- en achterdeuren en draai alle losse aansluitingen en bevestigingsschroeven één voor één vast.

● Visuele inspectie van het weerstandselement: Controleer de weerstandsbuizen van de nikkel-chroomlegering op abnormale verkleuring (oxidatie en roodkleuring), vervorming, verminderde maaswijdte of aanhechting van vreemde stoffen.

● Dieptereiniging van weerstandselementen: Verwijder voorzichtig stof van binnen en buiten de buizen met een zachte borstel of droge perslucht onder lage druk (≤5 bar).

● Weerstandsmeting: Meet de werkelijke weerstandswaarde voor elk bereik met behulp van een multimeter, noteer de meetwaarden en vervang eventuele afwijkende/beschadigde weerstanden.

● Alarmparameterverificatie: Ga naar de HMI-instellingenpagina en verifieer elke alarmdrempel, inclusief temperatuur en luchtdruk, om er zeker van te zijn dat deze overeenkomen met de fabrieksinstellingen.

Elke zes maanden – Verificatie van het aansluitmoment

Belang: Langdurige thermische cycli kunnen ervoor zorgen dat rails en bouten met hoge stroomsterkte loskomen, wat leidt tot verhoogde contactweerstand en plaatselijke oververhitting.

Werking: Draai met behulp van een gekalibreerde momentsleutel alle rail- en kernboutverbindingen één voor één vast volgens de standaard aanhaalmomenten zoals aangegeven in de bijbehorende handleiding.

Veel voorkomende fouten oplossen

1. Noodstopalarm Oorzaak: Rode noodstopknop ingedrukt;

Oplossing: Draai de noodstop rechtsom om te resetten en start het apparaat opnieuw op

2. Alarm voor te hoge temperatuur Oorzaak: geblokkeerd luchtkanaal, ventilatorstoring, langdurige volledige belasting zonder warmteafvoer;

Oplossing: Maak de ventilatieopeningen schoon, inspecteer de ventilatorbedrading, pauzeer de test om af te koelen

3. Alarm overspanning / overstroom Oorzaak: Test DC-uitgang overschrijdt vooraf ingestelde drempel;

Oplossing: Controleer de grenswaarde van de spanning/stroom op de instellingenpagina, pas de uitvoer van de voorbeeldvoeding aan

4. Alarm lage winddruk ventilator Oorzaak: ventilator niet gestart, bedrading los, omgekeerde richting van de luchtuitlaat;

Oplossing: Start de ventilator opnieuw, draai de ventilatoraansluitingen opnieuw vast en controleer of de lucht vanaf de bovenuitlaat naar boven stroomt

Veelgestelde vragen

Vraag 1: Kan de RST-500A-DC60V-R zowel accu's als DC-voedingen testen?

Ja, het is hier speciaal voor gebouwd. De DC Load Bank Tester werkt in een constante stroommodus waarbij de interne weerstand dynamisch verandert om de ingestelde stroom (bijvoorbeeld 500 A) vast te houden, zelfs als de spanning van het te testen apparaat fluctueert. Dit maakt hem ideaal voor zowel een ontladingstest van 48V telecombatterijen als een inbrandtest van 60V industriële voeding.

Vraag 2: Hoe integreer ik deze DC Load Bank Tester in mijn geautomatiseerde testopstelling?

Het achterpaneel is voorzien van een Modbus-RTU-interface via RS485. U kunt eenvoudig een eenvoudig script schrijven in Python, LabVIEW of een PLC-controller om opdrachten zoals "Set Current 350A" te verzenden en realtime spannings-, stroom- en statusalarmen terug te lezen. De Modbus-registerkaart is volledig gedocumenteerd in de gebruikershandleiding.

Vraag 3: Het geluidsniveau wordt vermeld als 70dB. Is dat geschikt voor een laboratoriumomgeving?

Op 1 meter afstand is het geluid bij volle belasting ≤70 dB, vergelijkbaar met een luide stofzuiger. Het is ontworpen voor industriële winkelvloeren of speciale testruimtes. Voor langdurig laboratoriumgebruik plaatsen gebruikers de DC Load Bank Tester vaak in een aangrenzende kamer met een doorvoerrailaansluiting, omdat de bediening volledig op afstand is.

Vraag 4: Wat betekent de "R" in het modelnummer?

De "R" geeft een puur resistief belastingstype aan. In tegenstelling tot capacitieve of inductieve belastingen heeft dit apparaat een arbeidsfactor van één eenheid (PF=1), waardoor een echte, vervormingsvrije belasting ontstaat. Dit is essentieel voor het nauwkeurig testen van de werkelijke looptijd van batterijen en het thermische gedrag van voedingen zonder blindvermogenvariabelen te introduceren.

Vraag 5: Wat gebeurt er als de 230VAC-hulpvoeding tijdens een test uitvalt?

Dit is een kritisch veiligheidsscenario. Bij verlies van hulpvoeding zullen de contactors onmiddellijk de DC-belasting loskoppelen, waardoor de test in een veilige, nullasttoestand komt. Ook de koelventilatoren stoppen, dus de thermische massa van de weerstandselementen is ontworpen om in deze noodsituatie de restwarmte zonder schade op te nemen.

Waarom kiezen voor DC-loadbanken uit de Ruisite RST-serie?

1. Fabrieksdirecte fabrikant met onafhankelijke R&D en productie, volledig testrapport en gebruikershandleiding die bij elke eenheid worden geleverd

2. Strenge fabrieksverouderingstest vóór levering, 0,5 klasse hoge precisie meetmodule

3. Wereldwijde after-sales ondersteuning, complete bedieningsvideo en technisch onderhoudsdocument

4. Aanpasbare spannings-/stroombelastingbankmodellen beschikbaar voor verschillende testvereisten

5. Strikte kwaliteitscontrole: stroomcircuit is bestand tegen AC2.5kV-isolatietest, isolatieweerstand ≥100MΩ

Toepassingsgevallen uit de echte wereld

Case 1: EV Lab DC-verouderingstest voor batterij en lader in de VAE (continu testscenario bij hoge temperaturen, Dubai New Energy Lab Project)

Een extern nieuw energietestinstituut in Dubai, VAE, voert regelmatig certificeringstests uit voor lithiumbatterijpakketten en DC EV-laders. Het stelt hoge eisen aan de weerstand tegen hoge temperaturen, stabiele ontlading bij grote stromen en automatische gegevensregistratie van DC-belastingstesters. Hoogtepunten van de belangrijkste toepassingen zijn als volgt:

1. Ondersteunt 0-60V brede DC-spanning en 0-500A traploze constante stroomontlading, compatibel met 48/60V zonne-opslagbatterijen en 30kW lage snelheid EV DC-laders voor testen voor twee doeleinden;

2. Versterkte dubbele geforceerde luchtkoeling met grote ventilator, stabiele continue werking bij volledige belasting onder 40-45 ℃ hoge omgevingstemperatuur op lange termijn zonder uitschakeling door oververhitting;

3. Ingebouwde datalogger met touchscreen en exportfunctie voor CSV-rapporten, waarbij volledige testcurves worden opgeslagen om te voldoen aan de lokale normen voor de certificering van energieproducten in de VAE;

4.IP23 stofdichte kast met complete multi-beschermingscircuits (overspanning, overstroom, omgekeerde verbinding, automatische uitschakeling bij te hoge temperatuur), gecombineerd met alarmuitgang met droog contact voor bewaking op afstand, aanpassing aan het warme en zandige kustklimaat;

5. Geconfigureerd met standaard industriële besturingsmodules, stabiele prestaties na frequente verouderingscycli van lange uren, waardoor de arbeidskosten voor handmatige registratie in het laboratorium aanzienlijk worden verlaagd.

Geval 2: Dynamische rembelastingseenheid voor offshore boorplatform (heavy-duty anti-corrosiescenario, olieplatformproject in Indonesië)

1. Een Indonesisch offshore olieboorplatform vereist ondersteunende rembelastingapparatuur voor elektrische VFD-aandrijfsystemen, met hoge normen voor weerstand tegen zoute mist en stabiel remmen over lange cycli. Hoogtepunten van de belangrijkste toepassingen zijn als volgt:

2. Weerstandsstrip van nikkel-chroomlegering met stabiele weerstandswaarde ± 5%, uitgerust met dubbele axiale koelventilatoren en alarmbescherming voor luchtdrukverschil;

3. Anti-zoutmist zware verfkast met IP23-beschermingsgraad, effectief bestand tegen zoutcorrosie aan de kust van de zee;

4. Dubbele bescherming van luchtvolumebewaking en overtemperatuursensor, automatisch verzenden van stopsignaal naar boorplatformcontrolesysteem onder abnormale warmteafvoer;

5. Modulaire afneembare weerstandscomponenten, gemakkelijk voor regelmatig offshore-onderhoud en snelle vervanging van beschadigde onderdelen.

Geval 3: Acceptatiebelastingstest voor windparkgeneratoren (langetermijntestscenario buiten, project voor windenergiecentrale in Vietnam)

1. Een grote windenergie-investeerder in Vietnam heeft acceptatietests bij volledige belasting nodig voor back-upgeneratorsets van windturbine-boosterstations, waarbij strenge eisen worden gesteld aan de continue warmteafvoer en de veiligheidsbescherming van loadbanks buitenshuis. Hoogtepunten van de belangrijkste toepassingen zijn als volgt:

2. Dubbelzijdige grote gebogen luchtkanaal geforceerde luchtkoeling structuur, waardoor 12 uur ononderbroken werking bij volledige belasting wordt gerealiseerd zonder oververhitting;

3.IP23 regen- en stofdichte geïntegreerde kast, uitgerust met waarschuwingslicht voor hoge temperaturen, geschikt voor complex weer in het windveld in de open lucht;

4. Gereserveerde Modbus-interface voor communicatie op afstand, ter ondersteuning van realtime synchrone upload van testgegevens naar het centrale besturingsplatform van het windpark;

5. Volledige meerlaagse veiligheidsbescherming, inclusief uitschakeling bij oververhitting, overstroom en kortsluiting, met hijsogen en vorkheftruckbasis voor gemakkelijk hijsen en overladen in het veld.

Geval 3: UPS FAT-verouderingstest van datacenters (scenario voor continue batchtest binnen, Thailand IDC-fabrikantproject)

1. Een fabrikant van datacenterapparatuur in Thailand voert batch-fabrieksverouderingstests uit voor UPS-stand-byvoedingen, waarbij een hoge testefficiëntie en automatische gegevensregistratie worden vereist. Hoogtepunten van de belangrijkste toepassingen zijn als volgt:

2. Traploos instelbare weerstandsbelasting, ondersteunt gesegmenteerde laadtest van UPS 25%/50%/75%/100% volledige belasting;

3. Ingebouwd industrieel aanraakscherm, dat automatisch gegevens over spanning, stroom, vermogen en looptijd opslaat, testrapporten met één klik exporteert voor indiening van fabrieksinspecties;

4. Onafhankelijke gesplitste elektrische schakelkast, geïsoleerd hoogspanningsgebied met duidelijke waarschuwingssignalen om onbedoelde elektrische schokken tijdens batchtests te voorkomen;

5. Geoptimaliseerde ventilatorstructuur met laag geluidsniveau, geschikt voor langdurig continu gebruik in de werkplaats zonder overmatige geluidsinterferentie.
