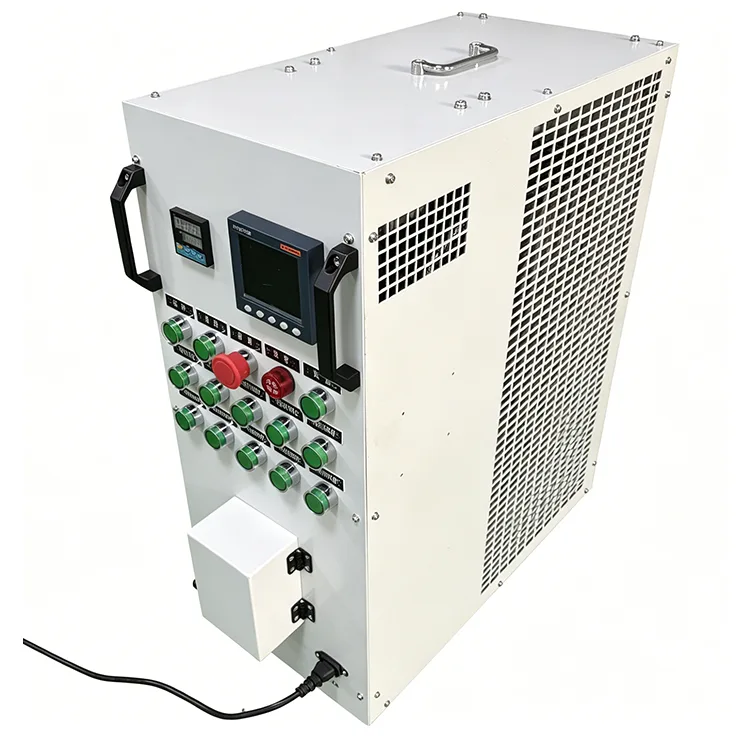

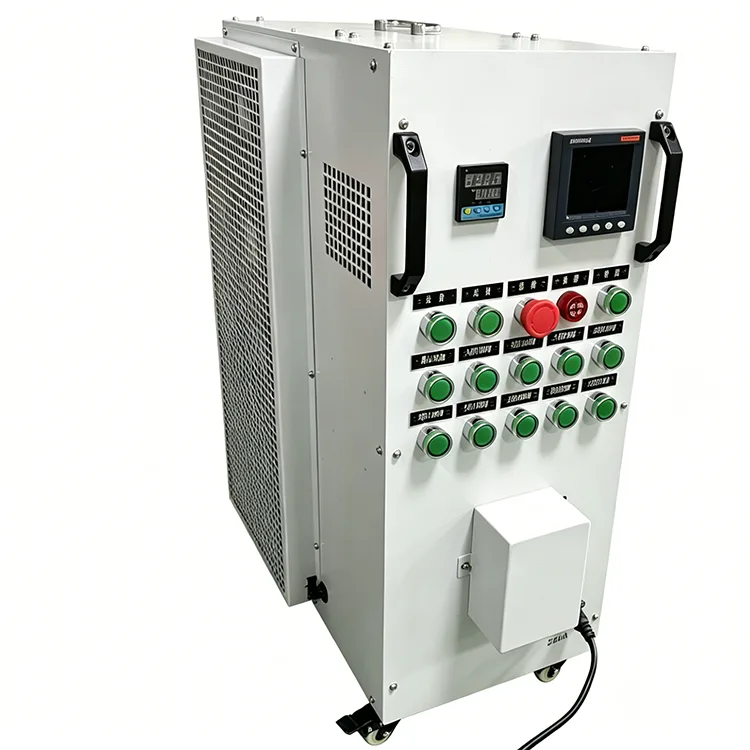

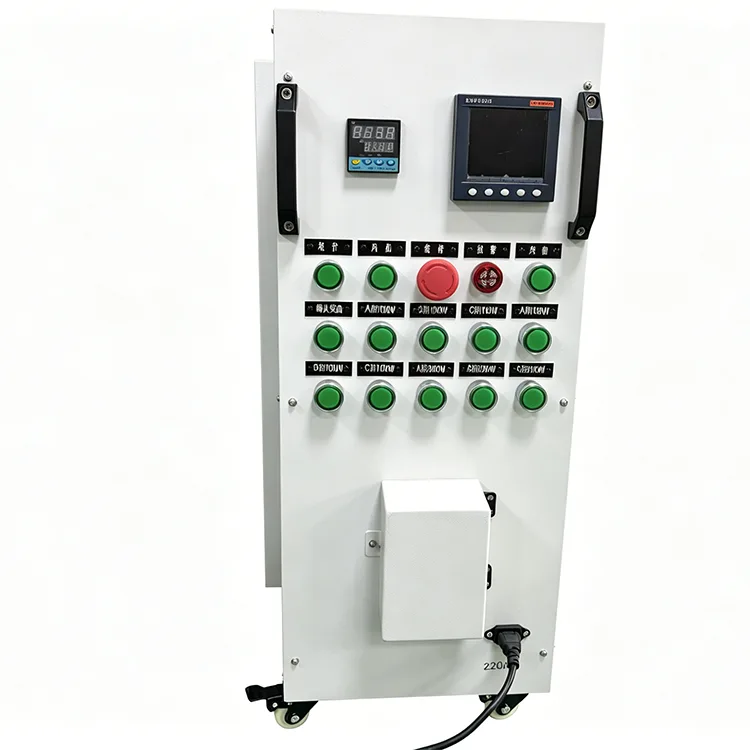

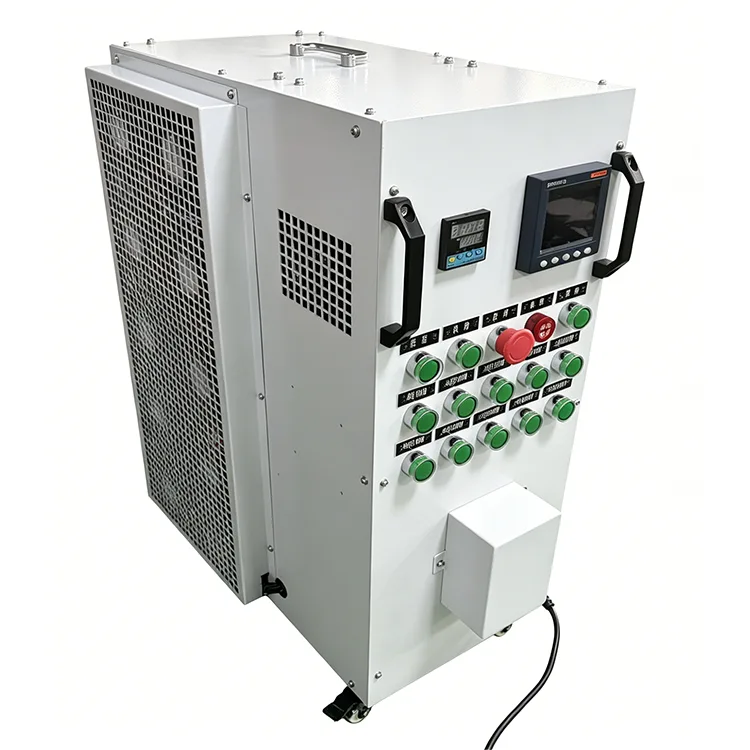

120kW-200VAC belastingsbank

3. Kerncomponentmateriaal en procesintroductie

3.1 Belastingsweerstandseenheid

1. Adopteer Fe-Cr-Al-legeringsweerstandsdraad met hoge temperatuurbestendigheid, oxidatieweerstand en uitstekende thermische stabiliteit

2. Zelfs warmteontwikkeling, geen vervorming of veroudering bij langdurig gebruik onder volledige belasting, kleine weerstandsdrift

3. Geoptimaliseerd voor werkomstandigheden met middenfrequentie van 400 Hz, laag reactief verlies en stabiele zuivere resistieve eigenschappen

3.2 Koelventilatorsysteem

1. 120 kW 200 V draagbare AC-loadbank is uitgerust met speciale geluidsarme axiale ventilatoren, hoge sterkte, corrosieweerstand en een lange levensduur

2. Groot luchtvolume en luchtdruk om de warmte snel van de laadmodules af te voeren

3. Meerdere mechanische temperatuursensoren geïnstalleerd in laadruimte en luchtuitlaat; automatische belastingafschakeling en alarm zodra de temperatuur te hoog is

4. Logica voor ventilatorvergrendeling: belasting kan alleen worden ingeschakeld nadat de ventilator normaal draait om doorbranden door oververhitting te voorkomen

3.3 Kernonderdelen elektrische besturing en gegevensverzameling

1. Schakelaar: Schneider LC1D-serie, contact-anti-ablatie en betrouwbare actie

2. Laagspanningsbedieningsonderdelen: Chint / Schneider-stroomonderbrekers, drukknoppen en indicatielampjes

3. Gegevensverzameling: Qingzhi multifunctionele meter voor nauwkeurige real-time verzameling van spanning, stroom, vermogen en frequentie

4. Geleidende onderdelen: puur koperen rail, lage warmteontwikkeling en uitstekende oxidatieweerstand

4. Standaardbedieningsinstructies

4.1 Inspectie vóór gebruik

1. Plaatsing: Zet op een vlakke binnengrond; reserveer ≥30 cm ventilatieruimte aan de luchtinlaat/-uitlaat aan de zijkant; blokkeer de luchtkanalen niet

2. Uiterlijkcontrole: geen schade aan de kast; zwenkwielen stevig vergrendeld; luchtvaartaansluiting intact en strak

3. Circuitcontrole: geen veroudering van de interne bedrading; aansluitingen goed vastgemaakt; meter en indicatoren in goede staat

4. Omgevingscontrole: blijf uit de buurt van brandbare materialen en sterke elektromagnetische interferentie; vooraf ontvochtigen in een omgeving met hoge luchtvochtigheid

4.2 Bedrading en inschakelprocedure

1. Belastingsbedrading: Sluit aan op de generator/voeding met een speciale luchtvaartstekker; geen hot-plugging toegestaan

2. Schakel de 220V/50Hz stuurstroom in; het apparaat gaat naar de zelfcontrole- en stand-bymodus terwijl het paneel oplicht

3. Bevestig dat er geen storingsalarm is en zet de noodstopknop terug naar de normale status

4.3 Belastingtesten

1. Verhoog de belasting stap voor stap via de lokale knop: 0 → 25% → 50% → 75% → 100%; schakel niet direct in één keer over op vollast

2. Ondersteun plotselinge toename en afname van de belasting om werkelijke stroomimpactscenario's te simuleren

3. Observeer real-time spanning, stroom, frequentie en vermogen op het paneel en controleer het draaiende geluid van de ventilator

4.4 Afsluit- en voltooiingsprocedure

1. Reduceer de belasting stap voor stap naar nul; laat de ventilator 3~5 minuten draaien om de warmte af te voeren

2. Schakel de stuurstroom uit nadat deze volledig is afgekoeld en koppel vervolgens de luchtvaartstekker los

3. Verwijder stof en vocht van het kastoppervlak, vergrendel de zwenkwielen en berg deze op de juiste manier op

5. Gids voor dagelijks onderhoud per cyclus

5.1 Onmiddellijk onderhoud na elk gebruik

1. Reinig stof en vuil van het oppervlak van de kast en de luchtinlaat/-uitlaat aan de zijkant om het luchtkanaal vrij te houden

2. Controleer het inbrengen en verwijderen van de luchtvaartstekker; bevestig dat er geen oververhitting of oxidatie op de terminals is

3. Inspecteer de werking van de ventilator op abnormaal geluid of vastgelopen rotatie; noodstopknop opnieuw instellen

4. Veeg het vocht van de kast af, bedek de interface met een stofkap en orden de ondersteunende documenten

5.2 Maandelijks regulier onderhoud

1. Reinig het stof grondig van de ventilatorbladen en belastingsmodules

2. Controleer Schneider-contactors en stroomonderbrekers op contactablatie of zwart worden

3. Bevestig de interne koperen rails en bedradingsterminals om losraken door langdurige trillingen te voorkomen

4. Kalibreer de meetnauwkeurigheid door te vergelijken met een standaardinstrument; kalibreer onmiddellijk als de afwijking de standaard overschrijdt

5.3 Driemaandelijks/jaarlijks professioneel onderhoud

1. Inspecteer de algehele isolatieweerstand met een megohmmeter wanneer de voeding is uitgeschakeld, en voldoe aan de isolatienorm Klasse F

2. Test alle beveiligingsfuncties, inclusief overtemperatuur, overspanning, ventilatorvergrendeling en noodstop, één voor één

3. Controleer de weerstandsdraad op vervorming, veroudering of gedeeltelijke verkleuring

4. Voer een continue test met volledige belasting uit gedurende 1 uur, registreer parameters, temperatuur en alarmstatus, bewaar testbestanden

5. Smeer de onderste zwenkwielen om een ​​soepele beweging te garanderen

5.4 Onderhoud van opslag op lange termijn

1. Bewaar in een droog, geventileerd en schaduwrijk magazijn met een omgevingstemperatuur van 0 ℃ ~ 40 ℃

2. Schakel elke 3 maanden gedurende 30 minuten in om de ventilator te laten draaien en te laden om intern vocht te verdrijven

3. Installeer stofkappen op de luchtvaartaansluiting en interfaces; houd kast vochtbestendig en roestbestendig

4. Plaats geen zware voorwerpen erop om vervorming van de kast en verplaatsing van interne componenten te voorkomen

6. Volledige analyse van veiligheidsbeschermingsfuncties

1. Overspanningsbeveiliging: automatisch ontladen en alarm activeren wanneer de ingangsspanning de veiligheidsdrempel overschrijdt, waardoor zowel de geteste voeding als de draagbare AC-laadbank van 120 kW 200 V worden beschermd

2. Bescherming tegen te hoge temperaturen: meerpuntstemperatuursensoren bewaken de temperatuur van de laadmodule in realtime; automatische belastingafschakeling om doorbranden van de weerstand te voorkomen

3. Noodstopbeveiliging: handmatig geforceerd lossen met één klik; laadfunctie uitgeschakeld onder noodstopslot; Het ventilatorvermogen blijft ingeschakeld voor continue warmteafvoer

4. Beveiliging ventilatorvergrendeling: belastingscircuit vergrendeld als de ventilator niet start of abnormaal stopt, waardoor schade door hoge temperaturen zonder koeling wordt voorkomen

5. Adaptieve bescherming tegen overbelasting: het ontwerp van de trapversnelling vermijdt onmiddellijke overbelasting en past zich aan verschillende schommelingen in de voedingsspanning van 400 Hz aan

7. Veelgestelde vragen

1. Normaal inschakelen, maar kan niet laden?

Controleer drie punten:

① Ventilator niet gestart, ventilatorvergrendeling vergrendelt laadfunctie;

② Noodstopknop niet gereset;

③ Slecht luchtvaartstekkercontact of onvoldoende stuurspanning.

2. Frequentie-alarm voor te hoge temperatuur tijdens bedrijf?

① Luchtinlaat/uitlaat aan de zijkant geblokkeerd of stoffig;

② Omgevingstemperatuur boven +55℃ in gesloten ruimte met hoge temperaturen;

③ Veroudering van de ventilator met onvoldoende snelheid;

④ Langdurig continu gebruik bij volledige belasting zonder rust.

3. Grote afwijking in spannings- en vermogensmeting?

① Slecht bedradingscontact met grote contactweerstand;

② Parameterfluctuaties veroorzaakt door snelle belastingschakeling;

③ Meter is lange tijd niet gekalibreerd. Opnieuw verbinden en opnieuw kalibreren; neem contact op met de fabrikant om de acquisitie-eenheid te inspecteren als de fout blijft bestaan.

4. Parallelle verbinding ondersteunen voor capaciteitsuitbreiding?

Ja, 1+N parallelle verbinding wordt volledig ondersteund voor het testen van generatoren met hoog vermogen. Behoud dezelfde spanning, frequentie en synchrone versnellingsaanpassing voor een stabiele gecombineerde belasting.

5. Geschikt voor langdurig gebruik in een omgeving met hoge luchtvochtigheid en zoute mist aan de kust?

 De unit is oorspronkelijk bestand tegen meer dan 95% RH; IP20 is geschikt voor binnenmachinekamers aan de kust. Maak maandelijks zoutmiststof schoon en voer regelmatig isolatietests uit om de levensduur aanzienlijk te verlengen.

6. Alleen voor het testen van 400 Hz-apparatuur?

 Hoofdzakelijk ontworpen voor 400 Hz middenfrequentie, ook compatibel met 50 Hz stroomfrequentieapparatuur voor resistieve belastingtests met geldige weergave- en beveiligingsfuncties.

7. Kan de draagbare AC-loadbank van 120 kW, 200 V buitenshuis worden gebruikt wanneer deze wordt blootgesteld aan de elementen?

Niet aanbevolen. Dit is een IP20-model voor binnen zonder regen-, zon- en stofdicht ontwerp voor buiten; gebruik buitenshuis veroorzaakt gemakkelijk watercondensatie en interne elektrische schade.

8. Hoe resetten na een foutalarm?

Ontlaad eerst tot nul, schakel de stuurstroom uit, los problemen met temperatuur/spanning/ventilator op; herstart de stroom na het elimineren van verborgen gevaren, de beveiligingslogica wordt automatisch gereset.

8. Echte toepassingscasussen en klantrecensies

Geval 1: Fabrikant van militaire middenfrequentie-energie

1. Vraag: Fabriekstest met volledig bereik en plotselinge belasting voor militaire generatorsets van 400 Hz, in overeenstemming met de aanvaarding van de militaire standaard van de GJB.

2. Toepassingseffect: 120 kW stapsgewijs laden nauwkeurig met werkelijke fout stabiel binnen ± 2%; viervoudige bescherming voorkomt kortsluiting en schade aan het prototype door oververhitting; ingebouwde meter elimineert externe testapparatuur.

3. Efficiëntieverbetering: vervanging van oude splitload-apparatuur; eenmansbediening mogelijk; De dagelijkse inspectiecapaciteit is met 45% toegenomen, geen hardwarestoringen binnen drie jaar.

4. Klantrecensie: Compact formaat met zwenkwielen voor flexibele werkplaatsbewegingen, nauwkeurige parameters en volledige bescherming, voldoet volledig aan de acceptatievereisten van militaire fabrieken met eenvoudig dagelijks onderhoud.

Geval 2: Bedrijf voor elektrische exploitatie en onderhoud van kustwateren

1. Vraag: Jaarlijkse inspectie en test van het laadvermogen voor 200V driefasige dieselgeneratorsets voor schepen onder hoge luchtvochtigheid, zoute mist en omgevingen met grote temperatuurverschillen.

2. Toepassingseffect: brede temperatuuraanpassing van -20 ℃ tot +55 ℃, stabiele continue werking zonder condensatie of struikelen bij hoge luchtvochtigheid; geforceerde luchtkoeling stabiel zonder oververhitting na 4 uur vollastbedrijf.

3. Pijnpunten opgelost: Vervang oude omvangrijke lading met lage precisie en gemakkelijke oververhitting; meetnauwkeurigheid verdubbeld, jaarlijkse onderhoudsfouten verminderd met 80%, betere weerstand tegen veroudering door zoute mist.

Geval 3: Luchtvaartgrondenergielaboratorium

1. Vraag: R&D-test van 400 Hz-omvormervoeding in universitaire onderzoeksinstituten, waarbij frequente belastingschakelingen en registratie van elektrische gegevens vereist zijn.

2. Toepassingseffect: soepel schakelen, ondersteunt herhaalde plotselinge belastingveranderingen om werkelijke werkomstandigheden te simuleren; Elektrische besturingscomponenten van Schneider met een hoge start-stop-levensduur, geen contactablatie na honderden dagelijkse schakelingen; real-time paneelparameters besparen externe data-acquisitiekosten.

Casus 4: Acceptatieproject voor standby-generatoren op industrieparken

1. Vraag: acceptatietest in de fabriek en op locatie van een industriële standby-voeding van 200 V, waarvoor draagbaarheid en snelle implementatie vereist zijn.

2. Toepassingseffect: slechts 45 kg met rollende zwenkwielen voor eenvoudige verplaatsing, geen professionele installatie vereist, plug-and-play; soepele stapbelasting detecteert effectief de spanningsdaling van de generator en de frequentiestabiliteit; testgegevens kunnen direct ter acceptatie worden ingediend.

9. Kernvoordelen van 120 kW 200 V draagbare AC-loadbank

1. Volledige standaardnaleving: Voldoet aan nationale, militaire en industriële normen, geschikt voor militaire, maritieme, luchtvaart-, industriële en wetenschappelijke onderzoeksscenario's

2. Hoogwaardige merkconfiguratie: kerncomponenten van Schneider, Chint en Qingzhi, puur koperen rail en hoogwaardige Fe-Cr-Al-weerstandsdraad voor ultraduurzaamheid

3. Lichtgewicht en draagbaar ontwerp: behuizing van 45 kg met universele zwenkwielen, gemakkelijk te verplaatsen door één persoon en op elk moment binnenshuis te gebruiken

4. Volledige veiligheidsbescherming: viervoudige bescherming tegen overspanning, te hoge temperatuur, noodstop en ventilatorvergrendeling, automatisch alarm en belastingafschakeling voor veiliger testen

5. Hoge precisie en stabiliteit: hoge standaard elektrische metingen en laadnauwkeurigheid, kleine weerstandsdrift voor langdurig gebruik; testgegevens geldig voor officiële acceptatie

6. Flexibele uitbreiding: 5 vaste, verstelbare versnellingen plus parallelle ondersteuning met meerdere eenheden, die voldoen aan zowel fijne tests met lage precisie als gecombineerde tests met hoog vermogen

7. Lage onderhoudskosten: modulaire kaststructuur met universeel vervangbare onderdelen; dagelijks onderhoud vereist alleen stofreiniging en bevestiging van de aansluitingen, kostenbesparend en eenvoudig onderhoud

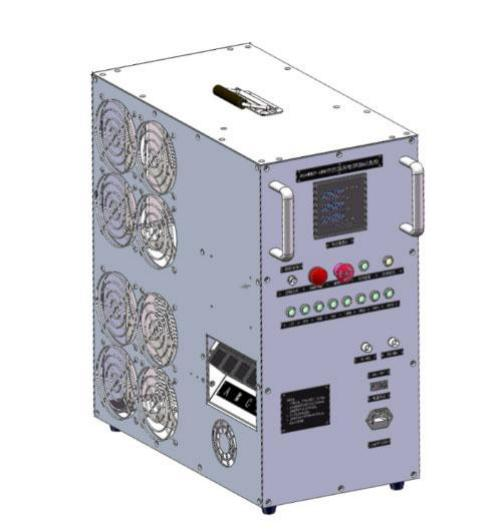

10. Kaststructuur
