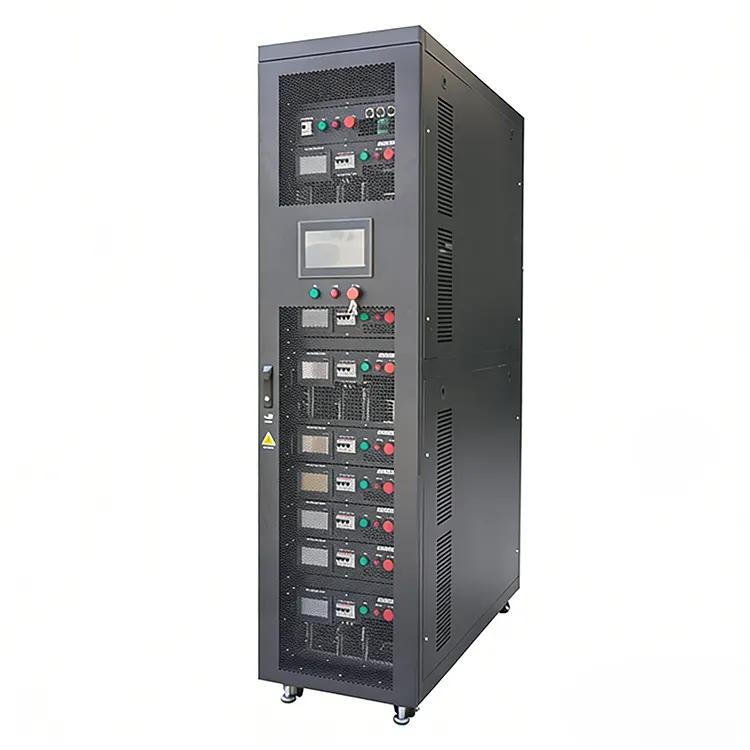

200 kW 380 V vloeistofkoeling laadbank

De 200 kW 380 V vloeistofgekoelde loadbank van RST Electric vertegenwoordigt een paradigmaverschuiving in testtechnologie met hoog vermogen. Deze 200 kW 380V Liquid Cooling Load Bank, gehuisvest in een standaard 42U rackbehuizing (B600×D1400×H1800mm), elimineert de noodzaak van enorme luchtbehandelingssystemen of uitlaatsystemen door warmte rechtstreeks over te dragen naar de bestaande vloeistofkoelinginfrastructuur van een faciliteit. Het systeem beschikt over een koelvloeistofcircuit van roestvrij staal 304 met DN32 inlaat-/uitlaataansluitingen, dat stroomsnelheden tot 200 l/min (12 m³/u) kan verwerken bij een ontwerpdruk van 0,4 MPa.

Precisietemperatuursensoren bewaken de temperaturen van de inlaat-/uitlaatkoelvloeistof, waardoor een stabiele thermische belasting wordt gehandhaafd met een temperatuurstijging van ≤15°C bij vol vermogen en een drukval van ≤5psi. De resistieve loadbank zelf biedt een stapresolutie van 5 kW met een laadnauwkeurigheid van ±2%, waardoor gedetailleerde simulatie van IT-belastingen in de echte wereld mogelijk is. Besturingsopties omvatten een lokaal HMI-touchscreen, pc-software op afstand, RS485/Modbus RTU en volledige dataloggingmogelijkheden.

Als toonaangevende 200 kW Liquid Cooling Load Bank-fabrikant in China combineert RST Electric meer dan 15 jaar expertise op het gebied van vermogensweerstanden met de allernieuwste vloeistofkoelingstechnologie om oplossingen te leveren die voldoen aan de veeleisende eisen van datacenters van de volgende generatie en krachtige computerfaciliteiten.

Technische specificatie

Producteigenschappen

1. Ultrahoge vermogensdichtheid – Levert 200 kW in een compacte footprint van 42U, ideaal voor datacenteromgevingen met beperkte ruimte.

2. Stille werking - Elimineert het traditionele geluid van de loadbank-ventilator; alleen de circulatiepomp genereert minimaal geluid (<65dB), waardoor deze geschikt is voor bezette kantoor- of laboratoriumruimtes.

3. Nauwkeurig thermisch beheer – Realtime monitoring van de stroomsnelheid, inlaat-/uitlaattemperatuur en drukval maakt nauwkeurige validatie van CDU en koelsysteem mogelijk.

4. Roestvrijstalen koelvloeistofcircuit – 304 roestvrijstalen constructie met DN32 tri-clamp-verbindingen zorgt voor corrosieweerstand en compatibiliteit met verschillende koelmedia.

5. Redundante verbindingen – Dubbele inlaat-/uitlaatpoorten (1+1 redundant) maken aansluiting op primaire en back-upkoelsystemen mogelijk zonder herconfiguratie.

6. Uitgebreide veiligheidssuite – Inclusief detectie van vloeistoflekkage, bescherming tegen stroomstoringen en uitschakeling bij te hoge temperatuur – essentieel voor gevoelige datacenteromgevingen.

7. Laden met hoge resolutie – stappen van 5 kW maken een nauwkeurige simulatie mogelijk van de vermogensprofielen van serverracks, van gedeeltelijke tot volledige belasting.

8. Onafhankelijke werking – Geen afhankelijkheid van airconditioning in de faciliteit voor warmteafvoer; warmte wordt rechtstreeks afgevoerd via de vloeistofkoelinginfrastructuur van de klant.

9. Simulatie in de echte wereld – emuleert nauwkeurig de thermische en elektrische eigenschappen van serverracks met hoge dichtheid (>30 kW per rack) voor D2C-koeling (Direct to Chip).

10. Geavanceerde gegevensverzameling – Registreert en registreert alle kritische parameters voor analyse en rapportage na de test.

Producttoepassingen

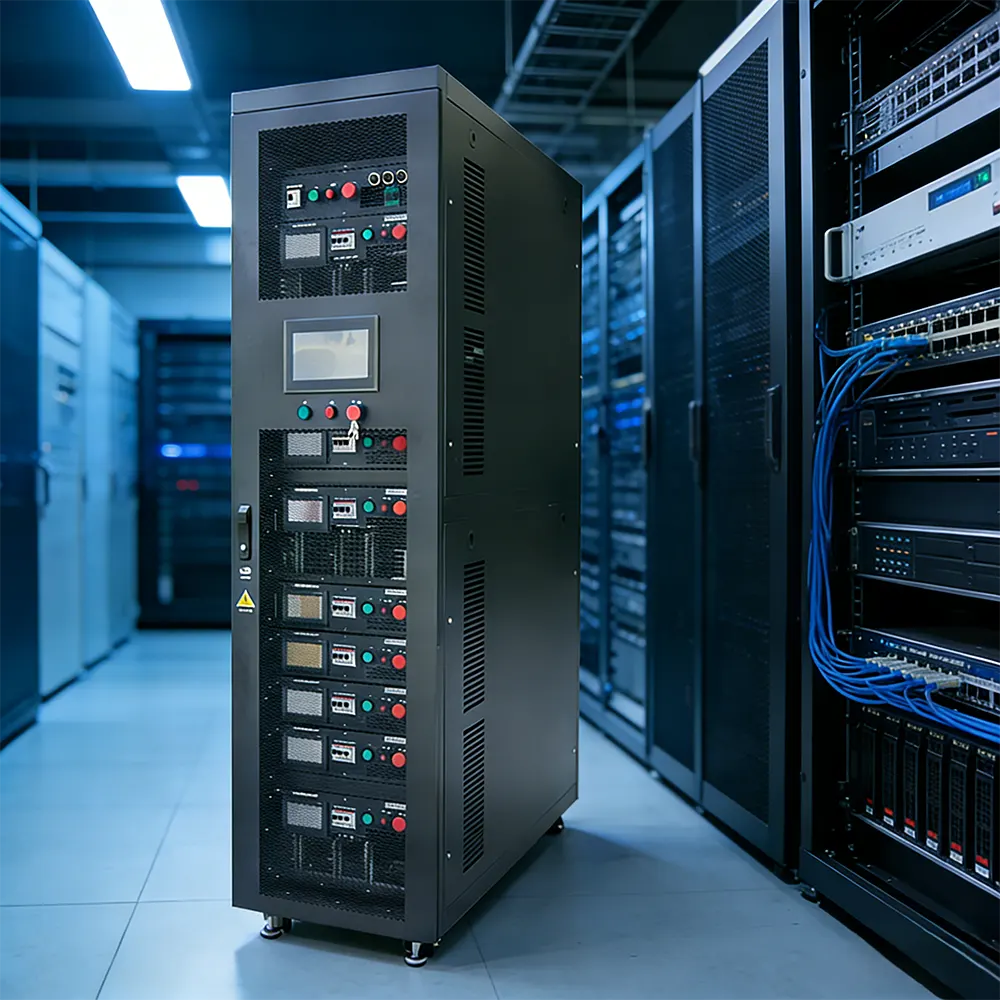

● CDU-testen in datacenters – Valideert de prestaties van Coolant Distribution Units (CDU's) onder gesimuleerde IT-belastingen tot 200 kW.

● Vloeistofgekoelde serverontwikkeling – Biedt gecontroleerde thermische belastingen voor het testen van direct-to-chip- en immersiekoelingsystemen in R&D-laboratoria.

● Facility Thermal Management Studies – Karakteriseert de warmteafvoercapaciteit van de koelingsinfrastructuur van datacenters onder verschillende belastingscenario's.

● High-Performance Computing (HPC) – Simuleert de thermische output van GPU-clusters en computerracks met hoge dichtheid voor optimalisatie van de koeling.

● Laboratorium- en testomgevingen – Maakt stille, schone en efficiënte stroomtests mogelijk in akoestisch gevoelige of luchtkwaliteit gecontroleerde ruimtes.

● Inbedrijfstelling van grootschalige datacenters – Valideert de integratie van vloeistofkoelsystemen met stroomdistributie- en monitoringinfrastructuur.

● Validatie van retrofit koelsystemen – Test de capaciteit van geüpgradede of aangepaste koelsystemen vóór de live IT-implementatie.

Over pakket

De 200 kW 380 V vloeistofkoeling-loadbank is een nauwkeurig ontworpen apparaat dat tijdens het transport zorgvuldig moet worden gehanteerd. RST Electric verpakt elke unit met de volgende beschermingsmaatregelen:

● Unit stevig vastgeschroefd op een heavy-duty pallet met trillingsdempende steunen

● Verpakt in waterdichte VCI-folie om het binnendringen van vocht te voorkomen

● Ingesloten in een op maat gemaakte multiplexkist met schuimdemping op kritieke punten

● Alle koelvloeistofaansluitingen zijn afgedekt en afgedicht om vervuiling te voorkomen

● Het documentatiepakket omvat druktestcertificaten, materiaalcertificeringen en fabriekstestrapporten

Verzendopties omvatten LCL- of FCL-zeevracht, luchtvracht of koeriersdiensten voor dringende vereisten. Voorafgaand aan verzending ondergaat elke 200 kW Liquid Cooling Load Bank een volledige fabrieksacceptatietest (FAT), inclusief druktests, lekdetectie en thermische validatie bij volledige belasting.

Over RST Elektrisch

Directe fabrieksexperts op het gebied van vloeistofkoeling

● Wij zijn een gecertificeerde fabrikant gevestigd in China, gespecialiseerd in de geavanceerde productie van 200 kW 380 V vloeistofkoeling loadbanks.

● Volledige interne controle over het ontwerp, de fabricage van het koelcircuit, de elektrische assemblage en het testen – waardoor superieure kwaliteit wordt gegarandeerd.

● Fabrieksgerichte prijzen voor elke vloeistofkoelingloadbank van 200 kW, met een transparante kostenstructuur en zonder tussenpersonen.

Professionele productie- en thermische expertise

● Meer dan 15 jaar ervaring in de engineering van vermogensweerstanden, nu uitgebreid naar vloeistofgekoelde oplossingen voor toepassingen van de volgende generatie.

● ISO 9001-gecertificeerde faciliteiten met speciale cleanroom voor de montage van koelcircuits.

● 100% heliumlektesten uitgevoerd op elk koelmiddelcircuit vóór de eindmontage.

● Interne thermische simulatie- en validatiemogelijkheden voor aangepaste koelvereisten.

Wereldwijde ervaring, vertrouwde leverancier

● Bewezen leverancier voor datacenterexploitanten, fabrikanten van IT-apparatuur en koelsysteemintegrators wereldwijd.

● Trackrecord op het gebied van de export naar markten in de VS, Europa, Singapore en het Midden-Oosten.

● Diepgaande expertise op het gebied van thermisch beheer van datacenters en het testen van stroom met hoge dichtheid.

Eindeloos maatwerk

● Koelmediumopties: gedeïoniseerd water / glycolmengsels / diëlektrische vloeistoffen / aangepast.

● Verbindingstypes: DN32 tri-clamp / NPT-schroefdraad / snelkoppelingen / op maat gemaakt.

● Debietregeling: handmatige kleppen / geautomatiseerde debietregeling / pompintegratie met variabele snelheid.

● Verbeteringen in de besturing: geavanceerde PLC, integratie van gebouwbeheersystemen (BMS), bewaking op afstand.

● Meetopties: basis-/precisiestroommeters/meerpuntstemperatuurmeting.

● Behuizingsvarianten: open frame / 42U-rack / aangepaste afmetingen.

Betrouwbare levering en levenslange ondersteuning

● Standaard levertijd: 30-45 werkdagen voor aangepaste 200 kW 380 V vloeistofkoeling loadbank-configuraties.

● Uitgebreide documentatie: druktestrapporten, materiaalcertificeringen, O&M-handleidingen, CE/ISO-certificeringen.

● 18 maanden garantie met diagnose op afstand en een wereldwijd netwerk van reserveonderdelen.

● Optionele inbedrijfstelling op locatie, ondersteuning voor integratie van het koelsysteem en training van operators door RST-buitendienstingenieurs.

Projectgevallen

1. Projectachtergrond

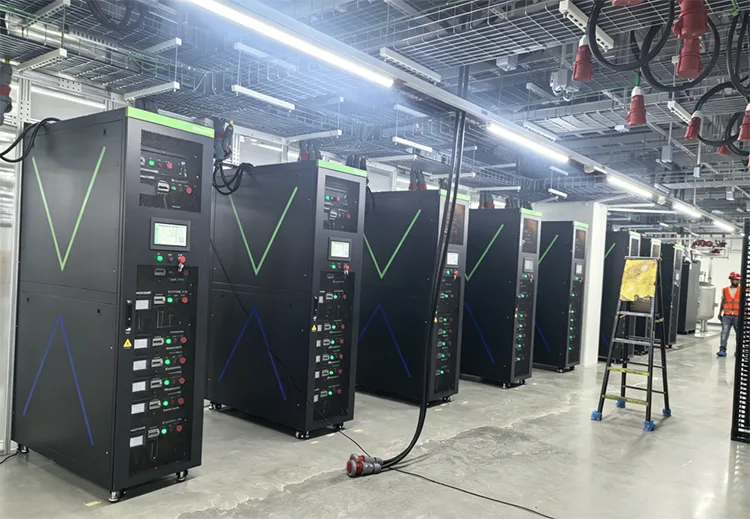

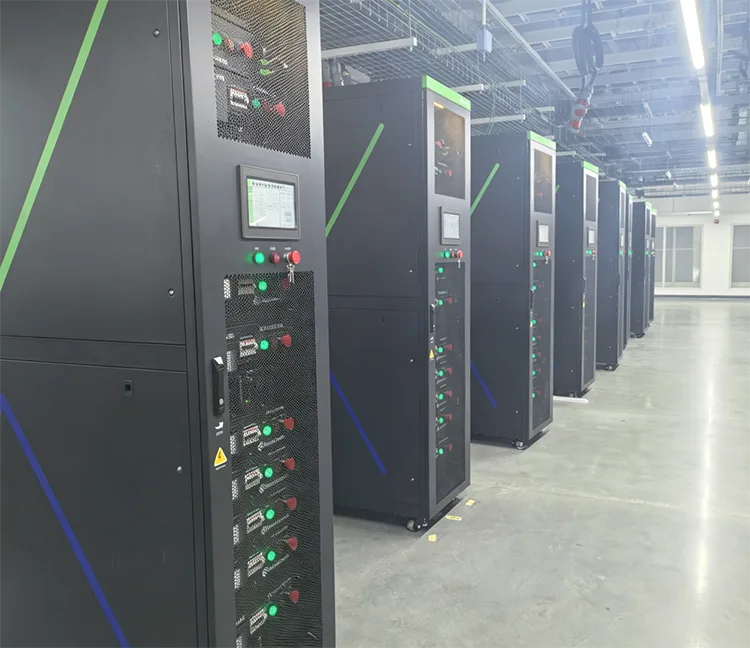

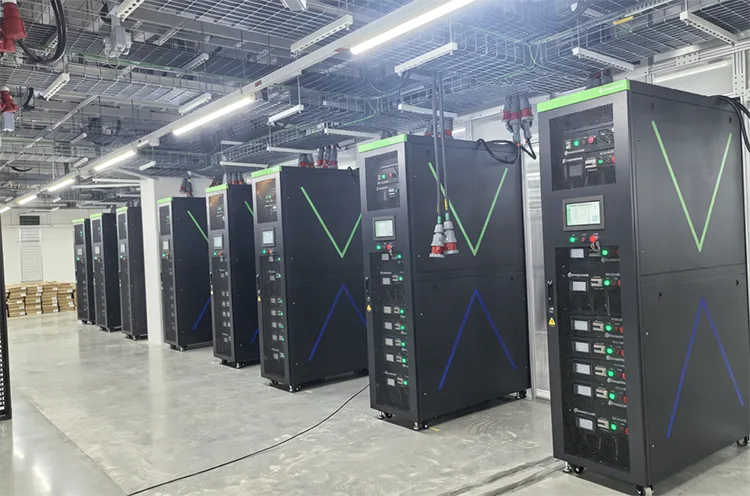

Dit hyperscale AI-datacenter in Johor, Maleisië maakt gebruik van een volledig CDU-vloeistofkoelingcirculatiesysteem voor het GPU-servercluster. In de projectacceptatiefase is de kernvereiste het op authentieke wijze verifiëren van de daadwerkelijke koelcapaciteit van de CDU-vloeistofcirculatielus, en het simuleren van de werkelijke warmtedissipatiebelasting die wordt gegenereerd door servers met hoge dichtheid in de kast.

Traditionele luchtgekoelde belasting kan geen verbinding maken met de watercirculatiepijpleiding op locatie, en is niet in staat een constante warmtebelasting in de CDU-lus te voeren voor inspectie van de koelprestaties op lange termijn; omvangrijke luchtkoelingsapparatuur kan niet in een standaard 19-inch rack worden geïnstalleerd om de echte warmte-indeling van de kast te herstellen.

Klanten die het hele jaar door worden beïnvloed door de tropische hoge temperaturen in Maleisië, hebben klanten een vloeistoftoegangslaadbank van het racktype nodig die past bij het koelmedium ter plaatse om de continue thermische belastinginspectie van het CDU-systeem en synchrone tests van de volledige belasting van de UPS/stand-bygenerator te voltooien. RST Electric leverde batchgewijze 200 kW 380 V gesloten vloeistofgekoelde reklaadbanken om nauwkeurige CDU-koelingscertificering te realiseren die voldoet aan de lokale TNB-stroomacceptatienormen.

2. Technische kernspecificaties en ontwerpvoordelen

Elektrische beoordeling

Nominaal vermogen: 200 kW, AC380V (compatibel 380~480VAC 50Hz), PF=1 pure resistieve belasting

Belastingverdeling: 6kW+6kW+12kW+12kW vier onafhankelijke stappen, minimaal 6kW fijnafstelling, tolerantie ±5%

Continu 24-uurs bedrijf bij volledige belasting; bedrading optioneel 1P2W/3P4W volgens voedingsspecificaties in Maleisië

Real-time monitoring: spanning, stroom, vermogen, koelvloeistofinlaat- en -uitlaattemperatuur, waterdruk in de pijpleiding, kerngegevens voor het beoordelen van de efficiëntie van de CDU-warmtewisseling.

Materiaal- en structurele kenmerken

(1) Bijpassend ontwerp voor vloeistofcirculatie: het gesloten vloeistofkoelcircuit ondersteunt het water-glycol-koelmiddel van de klant ter plaatse, standaard 1 "NPT-snelkoppelingspoorten worden rechtstreeks aangesloten op de CDU-pijpleiding; nominale koelmiddelstroom 10 ~ 25 l / min, maximale inlaatwatertemperatuur 40 ℃, drukval in de pijpleiding ≤ 2 bar. Stabiele continue warmteafgifte brengt vaste warmte over naar de CDU-circulatielus om de daadwerkelijke efficiëntie van de warmteafvoer van het vloeistofkoelsysteem te testen.

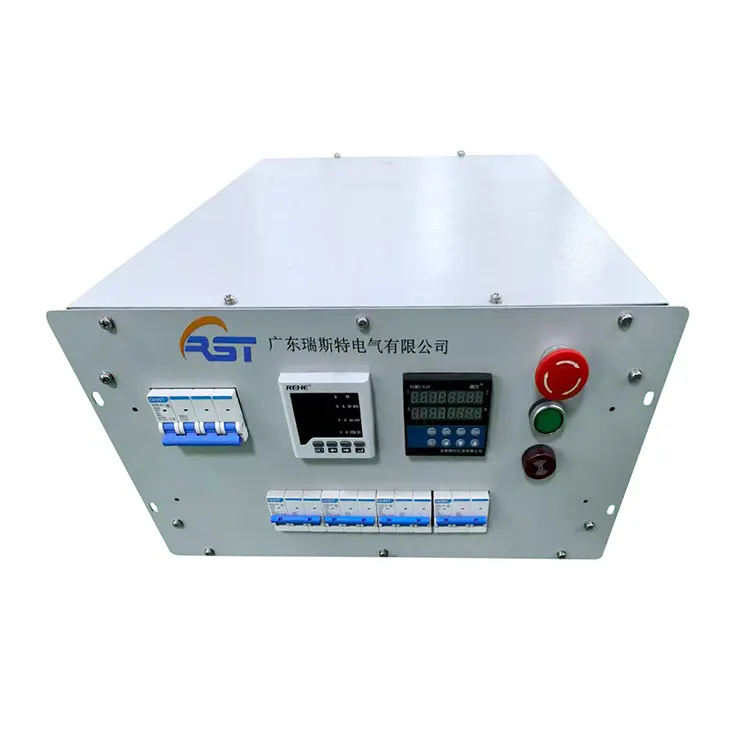

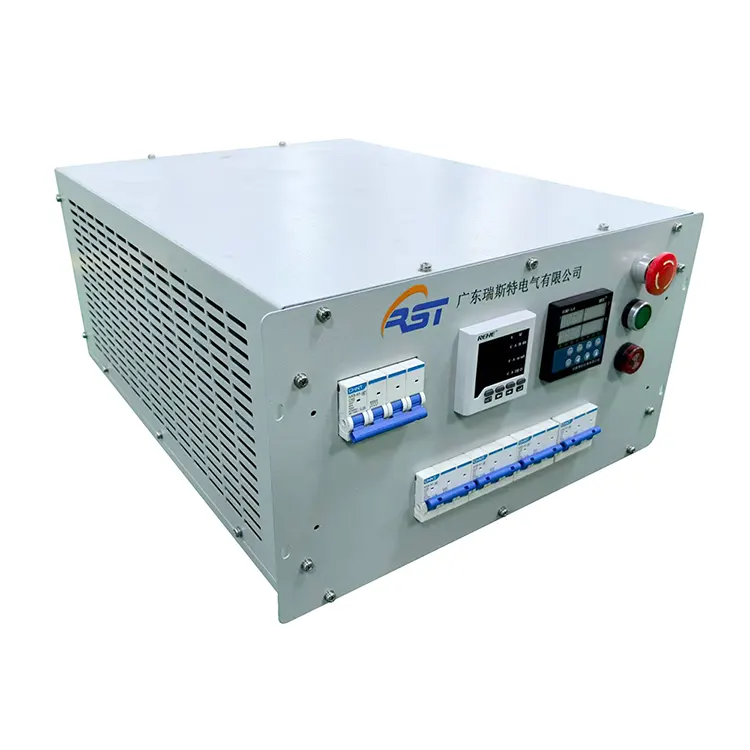

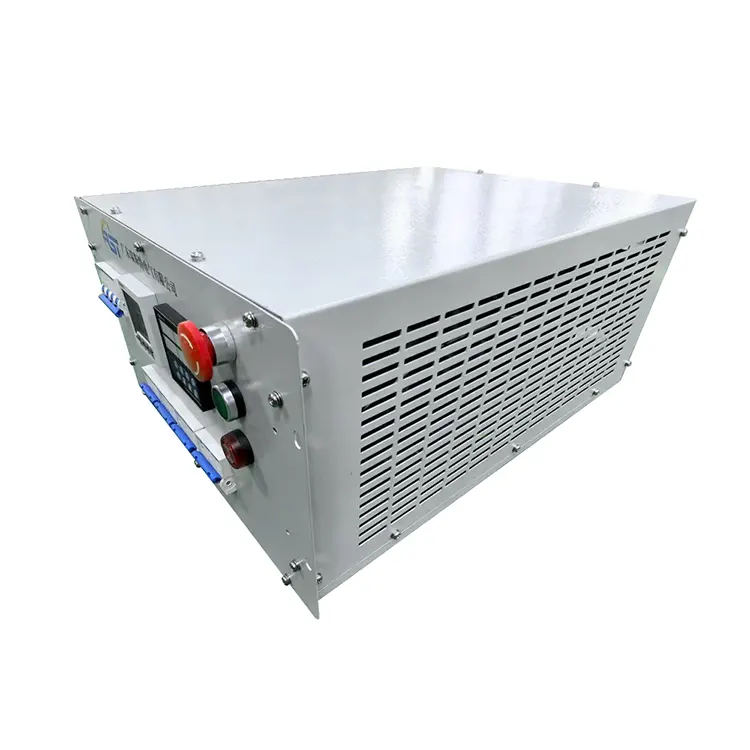

(2) 6U 19-inch rackchassis: afmeting 482×D650×H266mm, RAL7035-coating, drooggewicht 35~45kg, direct ingebed in serverrack om de echte warmteopwekkingsomgeving van online servers in de kast te herstellen.

(3) Volledige veiligheidsbescherming: kortsluiting, overstroom, te hoge temperatuur, noodstop, lage koelmiddeldruk en optionele deurvergrendeling; automatisch alarm en belastingsdaling bij abnormaal, garanderen een ononderbroken CDU-verouderingstest op lange termijn.

(4) Multi-control-modus: lokale handmatige / automatische / draagbare afstandsbediening / pc-softwarebesturing; RS485 Modbus optioneel, upload temperatuur- en flowgegevens naar IDC SCADA voor realtime registratie van CDU-bedrijfsgegevens.

3. Standaard voor installatie en inbedrijfstelling op locatie

(1) Installeren volgens de elektrische code van Maleisië; units kunnen in standaard kastsleuven worden geschoven en worden vastgezet met handgrepen aan de voorkant, onafhankelijke stroombedrading, snelkoppeling voor vloeistofinlaat/uitlaat met CDU-circulatieleiding, betrouwbare PE-aarding.

(2) Alle units doorstaan ​​de fabriekstest voor inbranding bij volledige belasting en drukdichtheidstest van de pijpleiding vóór levering, met officiële testrapporten. Bij de inbedrijfstelling ter plaatse wordt het koelmiddeldebiet stap voor stap aangepast, wordt geleidelijk 6kW~200kW geladen, worden de temperatuurverschillen in de inlaat/uitlaat van het water geregistreerd om de CDU-warmtewisselingscapaciteit te kwantificeren, en worden alle regel- en beveiligingsfuncties geverifieerd.

(3) Dagelijkse werkingsregel: Controleer de pijpleiding wekelijks op lekkage; maak het CDU-circulatiefilter regelmatig schoon om te voorkomen dat onvoldoende stroming het koeleffect beïnvloedt; geen brandbare stoffen opgeslagen rond serverkasten.

4. Probleemoplossing en onderhoudsservice na verkoop

Veelvoorkomende fouten, waaronder abnormale oververhitting, onvoldoende koelvloeistofdruk, communicatiestoringen en vals beveiligingsalarm, gerangschikt in de officiële onderhoudshandleiding;

Periodieke inspectie: Controleer elke 6 maanden de dichtheid van de pijpleiding, reinig het stof van de interne weerstand en voer regelmatig een isolatietest uit met een megohmmeter.

Garantie: 18 maanden garantie vanaf de verzenddatum, gratis reparatie en vervanging voor fabricagefouten; levenslange reserveonderdelen en Engelse technische ondersteuning op afstand, optionele lokale training voor technici ter plaatse voor bulkbestellingen. Aangepast stroom-, spannings-, vloeistofinterface en communicatieprotocol voor later datacenteruitbreidingsproject.

5. Projectresultaat

(1) Op een rek gemonteerde vloeistofstructuur heeft rechtstreeks toegang tot de CDU-circulatiepijpleiding, voert op stabiele wijze een gegradeerde vaste warmtebelasting uit en verifieert nauwkeurig de werkelijke warmteafvoercapaciteit van elke CDU-lus; realiseert een echte thermische simulatie van de kast die traditionele luchtbelasting niet kan bereiken, de CDU-acceptatie-efficiëntie steeg met meer dan 65%.

(2) Stabiele gesloten vloeistofcirculatie past zich aan de hoge omgevingstemperatuur van Maleisië aan, langdurige continue belasting zonder uitschakeling door oververhitting, alle CDU-koelprestatie-indexen voldoen met succes aan de acceptatienorm.

(3) Automatische gegevensverzameling van watertemperatuur, -stroom en -vermogen vergemakkelijkt het samenstellen van het CDU-testrapport van de klant, waardoor de handmatige testkosten voor het IDC-project aanzienlijk worden verlaagd.

(4) Neem contact op met RST Electric voor een op maat gemaakte vloeistofgekoelde loadbank, speciaal voor CDU-koelingsverificatie in het datacenter van Zuidoost-Azië, ontvang een gratis technisch voorstel en offerte.
