Met metaal beklede weerstand

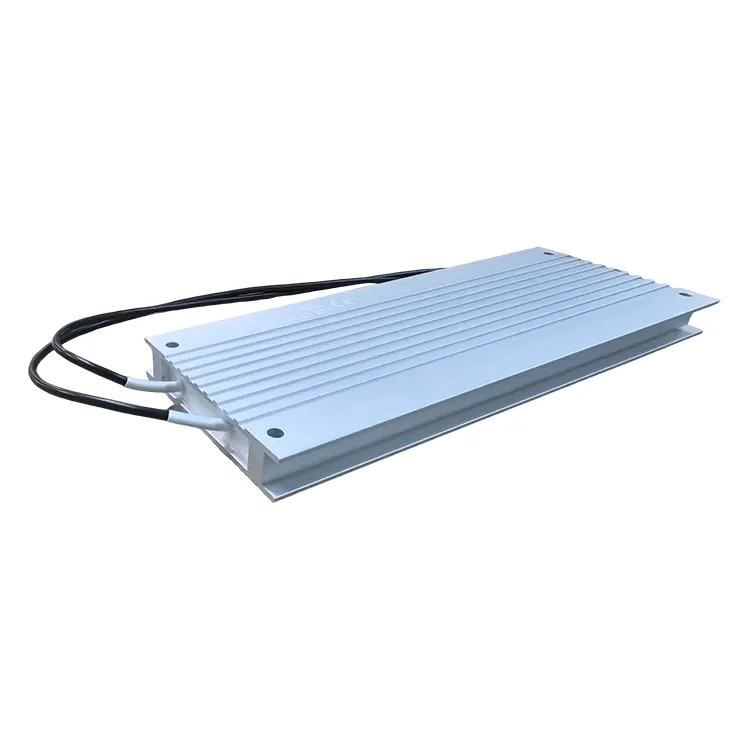

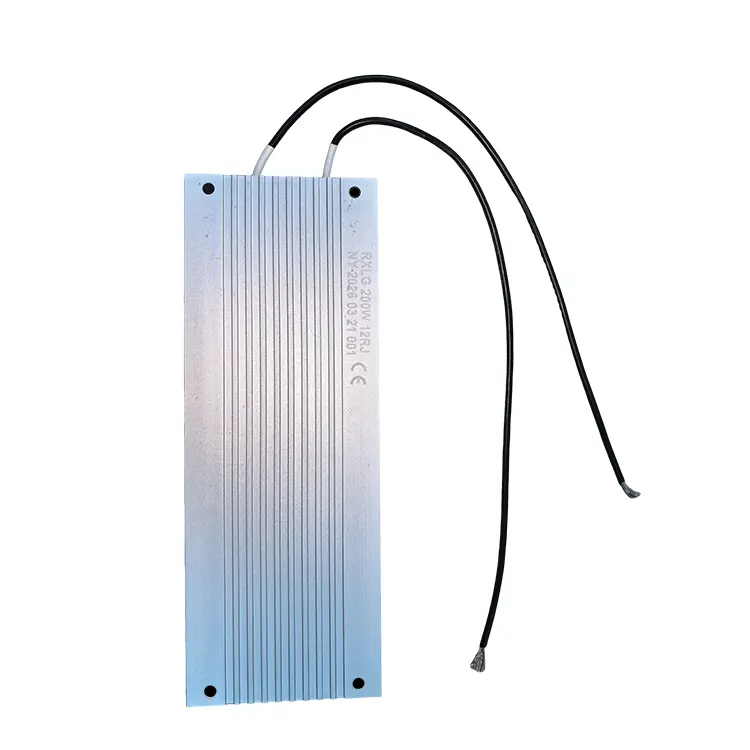

De Metal Clad Resistor van RST Electric vertegenwoordigt een geavanceerde oplossing voor toepassingen die een hoog pulsvermogen vereisen in een compact, laag profielpakket. In tegenstelling tot conventionele vermogensweerstanden is deze weerstand met laag profiel voorzien van een speciaal draadgewonden element ingekapseld in een robuuste, met metaal beklede behuizing, speciaal ontworpen voor montage op het koellichaam om een ​​betere vermogensdissipatie te bereiken. Wanneer het op een geschikt koellichaam wordt gemonteerd, verdubbelt het vermogen. De RXLT150 levert bijvoorbeeld 150 W zonder koellichaam en 300 W met koellichaam, wat uitzonderlijke ontwerpflexibiliteit biedt voor ingenieurs die ruimte en thermische vereisten met elkaar in evenwicht willen brengen.

De constructie legt de nadruk op betrouwbaarheid onder extreme omstandigheden: elke unit is bestand tegen pulsoverbelastingen van 10 keer het nominale vermogen gedurende 5 seconden, waardoor hij ideaal is voor het opvangen van regeneratieve energie in remcircuits en het overleven van transiënte pieken in omvormertoepassingen. Standaard 600V-kabels vereenvoudigen de veldbedrading en zorgen voor een veilige werking in industriële middenspanningsomgevingen. De vormfactor met laag profiel – waarbij de hoogte aanzienlijk is verminderd in vergelijking met traditionele buis- of chassisgemonteerde weerstanden – maakt installatie in ondiepe behuizingen, motorklemmenkasten of directe bevestiging aan het aandrijfchassis mogelijk.

De elektrische prestaties worden gevalideerd door middel van strenge tests: de isolatieweerstand overschrijdt 10 GΩ bij 500 V en de diëlektrische weerstand is geverifieerd bij 4000 V AC, waardoor een veilige werking in hoogspanningssystemen wordt gegarandeerd. De temperatuurcoëfficiënt wordt binnen ≤ ±150 ppm/°C gehouden, waardoor stabiele weerstandswaarden over het gehele werkingsbereik tot +250°C oppervlaktetemperatuur worden gegarandeerd. Als vertrouwde fabrikant van Metal Clad Resistors in China combineert RST Electric meer dan 10 jaar expertise op het gebied van de engineering van vermogensweerstanden met precisieproductie om componenten te leveren die voldoen aan de veeleisende eisen van moderne vermogenselektronica.

Technische specificatie

Producteigenschappen

1. Hoge pulscapaciteit – Bestand tegen pulsoverbelastingen van 10 × nominaal vermogen gedurende 5 seconden, ideaal voor het opvangen van regeneratieve energie in remcircuits en het overleven van transiënte pieken.

2. Ontwerp met laag profiel – Compacte vormfactor maakt installatie in ondiepe behuizingen, motoraansluitdozen en aandrijfsystemen met beperkte ruimte mogelijk.

3.Flexibele vermogens – Dubbele wattages (met/zonder koellichaam) zorgen voor ontwerpflexibiliteit; Het vermogen verdubbelt als het koellichaam correct is gemonteerd.

4. Hoogspanningskabels – Standaard 600V-kabels vereenvoudigen de veldbedrading en zorgen voor een veilige werking in industriële middenspanningstoepassingen.

5.Superieure isolatie - Isolatieweerstand ≥ 10GΩ bij 500V en diëlektrische weerstand van 4000V AC garanderen een veilige werking in hoogspanningssystemen.

6. Lage TCR – Temperatuurcoëfficiënt ≤ ±150 ppm/°C zorgt voor stabiele weerstandswaarden over het volledige werkingsbereik tot +250°C.

7. Geoptimaliseerd voor rem- en omvormer-apps – Specifiek ontworpen voor dynamische remcircuits, omvormer-/omvormerbescherming en motoraandrijvingstoepassingen.

8.Robuuste met metaal beklede constructie – Behuizing van aluminiumlegering biedt mechanische bescherming en efficiënte warmteoverdracht naar het montageoppervlak.

9. Breed weerstandsbereik - Van 2,2 Ω tot 1,1 kΩ voor diverse stroomdetectie- en energiedissipatievereisten.

Producttoepassingen

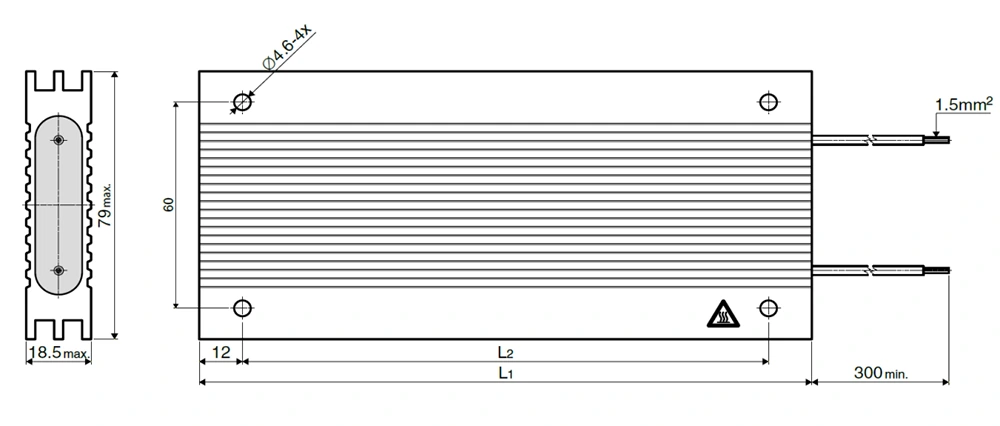

Tekening en afmetingen

Type   L1(±3) L2(±2)

RXLT150 80 56

RXLT200 110 86

RXLT300 163 139

RXLT400 216 192

RXLT500 270 246

RXLT600 300 276

Pakket en verzending

Onafhankelijke verpakking

RST Electric hecht veel waarde aan de veiligheid van producttransport. Elke Metal Clad Resistor wordt afzonderlijk verpakt. Het wordt eerst omwikkeld met antistatische elektrische bubbelfolie en vervolgens in een onafhankelijke verpakkingsdoos geplaatst. Dit biedt uitgebreide bescherming voor de metalen behuizing en kabelaansluitingen, waardoor schade veroorzaakt door wrijving en botsingen tijdens transport wordt vermeden.

Verschillende verpakkingsontwerpen

De kabels worden opgerold, gesorteerd en vastgezet met kabelbinders om schade tijdens transport te voorkomen; voor bulkbestellingen worden golfkartonnen dozen gebruikt voor de verpakking, met schuimschotten aan de binnenkant om te voorkomen dat de weerstanden met elkaar in botsing komen.

Flexibele vrachtdiensten

Elke partij goederen gaat vergezeld van een paklijst en een inspectiecertificaat, waardoor de klant de naleving kan verifiëren. De vrachtmethoden zijn flexibel, met DHL/FedEx/UPS Express voor kleine batches, luchtvracht voor middelgrote batches en zeevracht voor grote batches, om aan verschillende behoeften te voldoen.

Strenge testen

Alle producten ondergaan 100% elektrische tests voordat ze worden verpakt. De belangrijkste tests omvatten weerstandswaarde, isolatie en diëlektrische sterkte. Pas nadat aan de prestatienormen is voldaan, worden ze verzonden, waardoor de stabiele werking van de producten wordt gegarandeerd.

Waarom kiezen voor RST Elektrisch？

Wanneer pulscapaciteit en compact ontwerp van belang zijn, levert RST Electric het.

Directe fabriek, metaalbeklede specialisten

● Wij zijn een gecertificeerde fabrikant gevestigd in China en zijn al meer dan 10 jaar gespecialiseerd in de productie van Metal Clad Resistors.

● Volledige interne controle over de productie van draadgewonden elementen, de fabricage van metalen behuizingen en de eindmontage – waardoor een consistente kwaliteit wordt gegarandeerd.

● Fabrieksgerichte prijzen voor elke laagprofielweerstand, met een transparante kostenstructuur en zonder tussenpersonen.

Professionele productie en kwaliteitsborging

● ISO 9001-gecertificeerde faciliteiten met speciale productielijnen voor weerstanden met een hoog pulsniveau.

● 100% elektrische tests (weerstand, isolatie, diëlektricum) uitgevoerd op elke unit.

● Validatie van pulsoverbelasting zorgt ervoor dat elke weerstand voldoet aan een nominaal vermogen van 10x.

● Ervaren technisch team gespecialiseerd in rem- en invertertoepassingen.

🌍 Wereldwijde ervaring, vertrouwde leverancier

● Bewezen leverancier voor fabrikanten van motoraandrijvingen, producenten van omvormers en integrators van duurzame energiesystemen wereldwijd.

● Exporteer trackrecord naar meer dan 40 landen, waaronder Duitsland, de VS, Japan, Zuid-Korea en Italië.

● Diepgaande expertise in toepassingen die een hoge pulsverwerking en een compact ontwerp vereisen.

Eindeloos maatwerk

● Vermogensklassen: 150W tot 600W (hoger beschikbaar in aangepaste configuraties).

● Weerstandswaarden: 2,2Ω tot 1,1kΩ (speciale waarden beschikbaar).

● Tolerantie: ±5% (aangepaste toleranties beschikbaar op aanvraag).

● Kabellengtes: standaard of aangepaste lengtes beschikbaar.

● Aansluitingen: 600 V-kabels / aangepaste connectoren / losse kabels.

● Montage: standaard koellichaammontage / aangepaste beugels.

Betrouwbare levering en levenslange ondersteuning

● Standaard doorlooptijd: 7-10 dagen voor standaardbeoordelingen; 15-20 dagen voor aangepaste configuraties.

● Uitgebreide documentatie: testrapporten, materiaalcertificeringen, RoHS/CE-verklaringen.

● Technische ondersteuning beschikbaar voor integratie in aandrijvingen, omvormers en remsystemen.
